| Place of Origin: | CHINA |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2008 |
| Model Number: | ASTM A335 |
| Minimum Order Quantity: | 20PC |
|---|---|
| 가격: | 1-200000 USD |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 10-75days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1500 tons/month |
| 제품: | 핀 관 | 종류: | 톱니형 핀은 지하철을 탑니다 |
|---|---|---|---|
| 표준: | ASTM A335 | 소재: | P9 합금 강 |
| 핀 소재: | 탄소강, 스테인레스 강, 합금 강 | 포장: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 강조하다: | 보일러는 핀형 관을 세라테드,P9 합금 강 톱니형 핀 강관,ASTM A335 합금 강 핀 관 |
||

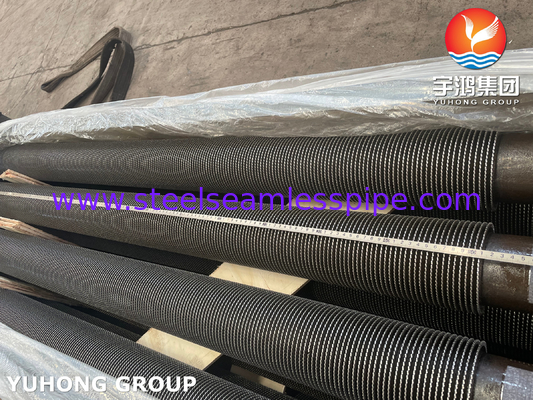

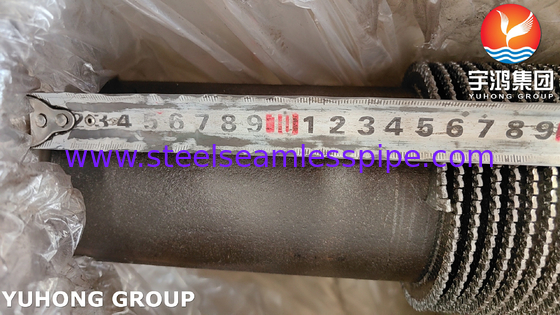

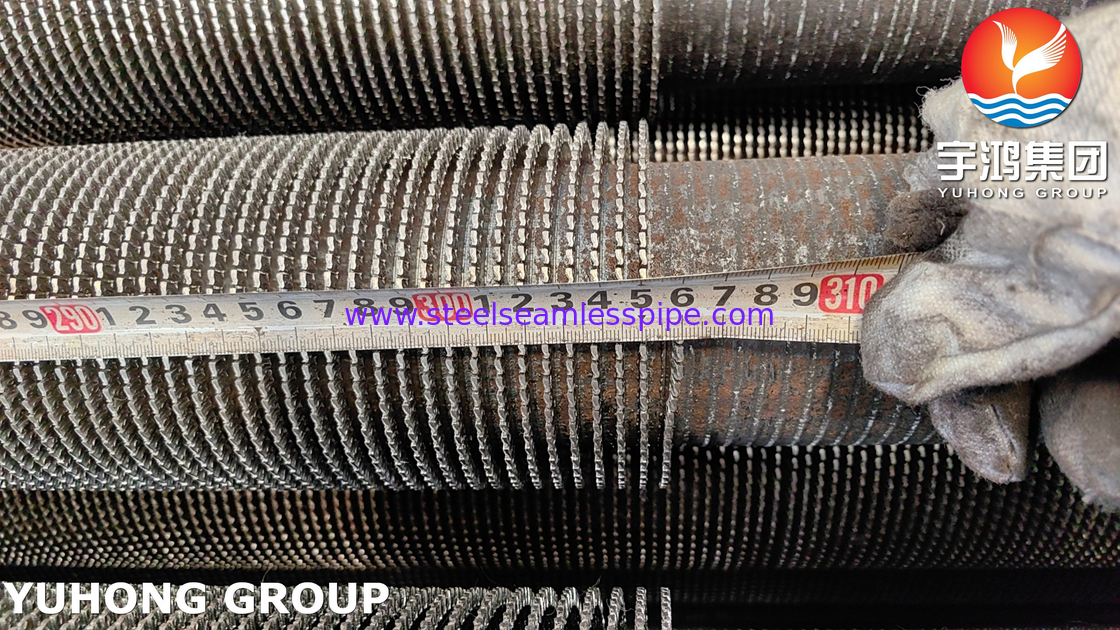

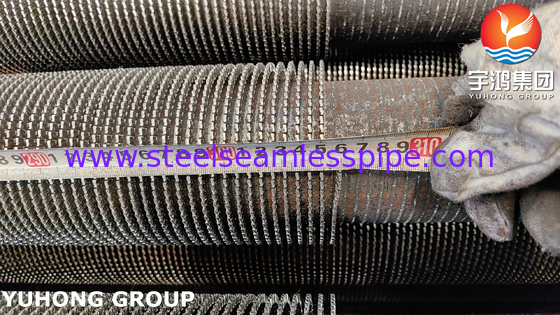

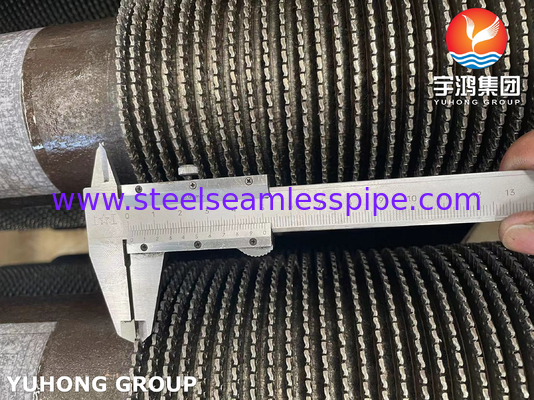

오븐용 ASTM A335 Gr P9 합금강 톱니 톱니 튜브
이 페이지는 ASTM A335 Gr. P9 톱니 모양 합금강 핀 튜브에 관한 것입니다. 그것은 열 전달 효율을 향상시키기 위해 설계된 열 교환 튜브의 일종입니다.그리고 일반적으로 열 전달이 중요한 응용 프로그램에서 사용됩니다., 예를 들어 보일러, 콘덴서 및 공기 냉각기.
유혼그룹다양한 산업 프로젝트를 수행 할 수 있습니다산업용 핀 튜브를 공급합니다. 우리의 모든 제품은 국내에서 공급되고 개발되고 생산됩니다.우리는 당신이 최고 품질과 제조 표준과 지역 제품을 얻을 수 있는지 확인 할 수 있습니다고객 서비스!
우리가 제공 할 수있는 다른 종류의 핀 튜브에 대한 사양
| 종류 | 설명 | 기본 튜브 | 핀 사양 (mm) | ||
| 과다 투여 (mm) | 핀 피치 | 날개 높이 | 지느러미 두께 | ||
| 내장 | G형 핀 튜브 | 16-63 | 2.1~5 | <17 | - 0번4 |
| 엑스트루레이션 | 단금속 합금금속 | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| 낮은 핀 튜브 T형 핀 튜브 | 10~38 | 0.6~2 | <1.6 | - 0번3 | |
| 목재 튜브 | 16-51 | 80.0~30 | <2.5 | / | |
| 상처 | I/kl/ll 타입 핀 튜브 | 16-63 | 2.1~5 | <17 | - 0번4 |
| 문자열 | 스턴트 핀 튜브 | 25~38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U형 | U형 튜브 | 16 ~ 38 | / | / | / |
| 용접 | HF 용접 플린 튜브 | 16-219 | 3~25 | 5~30 | 0.8-3 |
| H/HH형 핀 튜브 | 25~63년 | 8~30 | <200 | 1.5-3.5 | |
| 톱니 튜브 | 25-219 | 8~30 | 5~35 | φ5-20 | |
기본 튜브 재료:재료 탄소강,연금강(P5,P9,P11, P22)스테인리스 스틸 및 부식 저항 스틸 및 기타.
핀 재료: 재료 구리 / 알루미늄 / 탄소 강철 / 스테인리스 강철
톱니가 있는 튜브는 톱니가 있는 튜브로 구성되어 있으며, 톱니가 있는 튜브가 외부 표면에 부착되어 있습니다.이 지느러미 의 존재 는 튜브 안 에 있는 유체 와 지느러미 위 에 흐르는 공기 나 기체 사이 의 열 이 전달 되는 속도 를 증가 시키는 데 도움 이 된다그리고 톱니가 있는 톱니가 더 효율적인 열 교환을 위해 열 전달 표면 부위를 증가시킵니다. 이러한 톱니 튜브는 일반적으로 탄소 강철, 스테인레스 스틸 또는 구리와 같은 재료로 만들어집니다.그들은 전력 생산을 포함하여 다양한 산업에 사용됩니다., 석유화학 및 HVAC 시스템. 전반적으로, 톱니 모양의 핑링 튜브는 열 전달 성능을 향상시키기 위해 설계되었습니다.
우리가 제공할 수 있는 톱니 톱니 튜브 사양
| 유홍 그룹용접 된 나선형 톱니 톱니 튜브 | |
| 용접 과정 | GMAW |
| 튜브/파이프 크기 | 1.00′′12번까지75′′과다 복용 |
| 지느러미 높이 | 0.375′′1으로25′′ |
| 핀 세그먼트 너비 | 5/32′′또는 5/16′′ |
| 핀 두께 | 20gg (.035′′1~16%까지 증가했다.060′′) |
| 핀 피치 | 1인치당 1~7개의 지느러미 |
| 재료 | 도공 용접이 가능한 모든 재료 조합 |
| 튜브 길이 | 실질적인 제한은 없습니다. |
핀 튜브의 특징
1톱니지느러미의 설계는 열 전달을위한 효과적인 표면 면적을 증가시키고 열 전송 속도와 전반적인 효율성을 향상시킬 수 있습니다.
2공기측 압력 하락을 줄이십시오: 지느러미 표면의 톱니가 경계 층을 깨고 공기측 압력 하락을 줄여 에너지 소비와 운영 비용을 줄이는 데 도움이됩니다.
3. 더 나은 반 찌꺼기 능력: 톱니 모양의 핀 디자인은 또한 찌꺼기를 최소화하고 열 교환기의 성능과 서비스 수명을 향상시키는 데 도움이됩니다.
4다재다능성: 톱니 톱니 튜브는 다양한 응용 프로그램 및 산업에 사용할 수 있습니다.
5사용자 정의 가능한 옵션: 특정 요구 사항을 충족시키기 위해 톱니 톱니 튜브를 사용자 정의 할 수 있습니다.
ASTM A335 튜브 P9 S50400의 세부 사항
ASTM A335이 사양은 고온 서비스용으로 설계된 명목 벽과 최소 벽 무縫 페리트 합금강 파이프를 포함한다. 이 사양에 따라 주문된 파이프는 구부러질 수 있어야 한다.플랜징 (vanstoning), 및 유사한 형성 작업 및 융합 용접에 대한 선택은 설계, 서비스 조건, 기계적 특성 및 고온 특성에 달려 있습니다.
화학적 성분 (%) --MAX
| C | 원 | P | 수 | 네 | Cr | 모 |
| 0.15 | 00.3-0.6 | 0.025 | 0.025 | 0.25-1 | 8-10 | 0.9-11 |
기계적 특성
| 팽창 강도,분 | 양력 0.2% 오프셋,분 | 길쭉한 길이 | 강도 최대 |
| MPa-585 | MPa-415 | 30% | 25HRC |
관련 산업 중 일부
1석유 산업- 네
2금속공업
3- 발전소 보일러
4열 교환 시스템
5의약품 산업
6석유화학 산업
7폐열 재활용
검사 및 시험
| 1화학적 성분 | |||
| 2기계적 특성 | |||
| 3평평화 테스트 | |||
| 4초음파 검사 | |||
| 5.알간성 부식 시험 | |||
| 6강도 검사 | |||
| 7횡단 팽창 테스트 (비메탈 튜브에만 적용된다) |
