| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASTM A106 GR.B 고주파 용접 U-Fin 튜브 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |

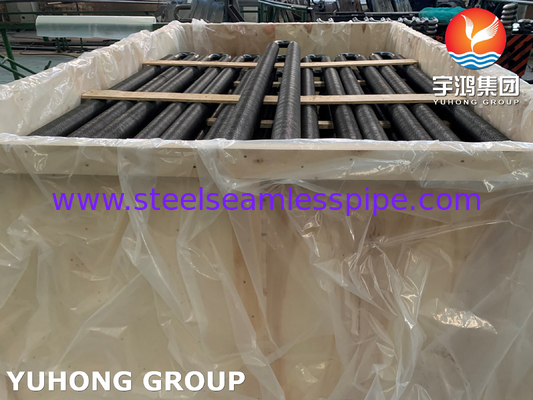

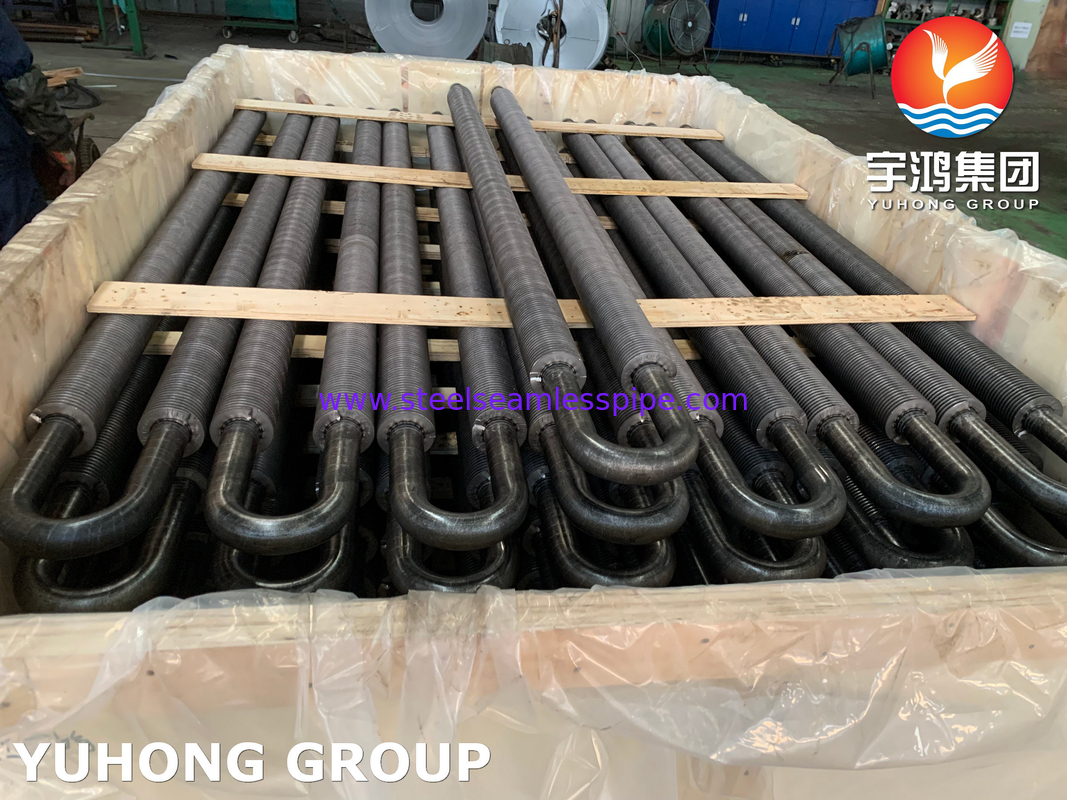

| 포장 세부 사항: | 층 나무로 된 경우 /Iron 건 |
| 배달 시간: | 수량에 따라 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 하루 2000미터 |
| 기준: | ASME SA106/ASTM A106 | 유형: | HFW U-핀 튜브 |
|---|---|---|---|
| 튜브 재질: | GR.B | 핀 소재: | 탄소강 |
| 기본 튜브 크기: | 15.88mm~219mm | 핀 두께: | 0.8mm~3mm |
| 핀 피치: | 10mm~30mm | 핀 높이: | ≤30mm |
| 강조하다: | HFW 탄소강 핀 튜브,ASME A106 핀 튜브,고주파 용접 U 핀 튜브 |
||
개요:

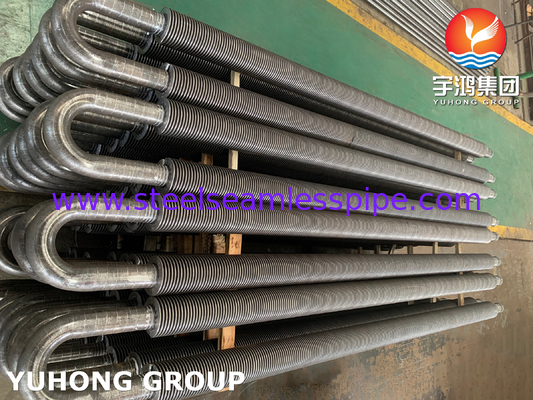

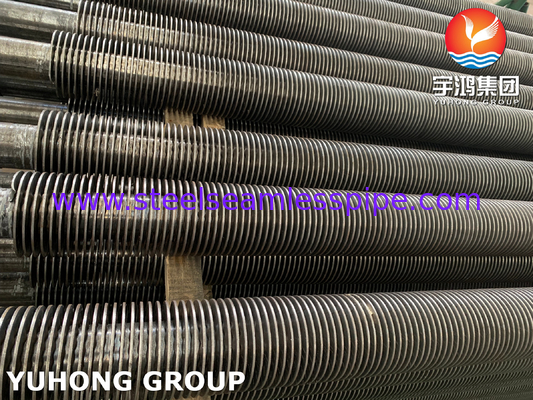

ASTM A106 Gr.B HFW U-핀 튜브는 탄소강으로 제작된 열 교환기 튜브의 한 종류로, 독특한 "U"자형 핀 프로파일을 특징으로 합니다. "U"자형 핀은 튜브의 외부 표면에 나선형으로 용접되어 전체 열 전달 효율을 향상시킬 수 있는 확장된 표면을 만듭니다.
HFW(고주파 용접) U-핀 튜브의 제조 공정은 고주파 전류를 사용하여 핀과 베이스 튜브 사이에 강력하고 정밀한 용접을 생성합니다. 이를 통해 기존 용접 방식에 비해 더 안정적이고 내구성이 뛰어난 결합이 가능합니다.
이러한 유형의 핀 튜브는 발전, 화학 처리 및 HVAC 시스템과 같이 열 전달 효율이 중요한 응용 분야에서 일반적으로 사용됩니다. ASTM A106 Gr.B HFW U-핀 튜브는 크기, 모양 및 두께에 대한 산업 표준을 충족하여 모든 열 교환기 시스템에 쉽게 통합될 수 있습니다.
Yuhong Group은 다양한 고품질 고주파 용접 핀 튜브를 제공합니다. 당사의 제품은 해외로 수출되어 고객으로부터 만장일치 찬사를 받았습니다.
설명:
| 표준 | ASME SA106 |
| 베이스 튜브 재질 | Gr.A/B/C |
| 핀 재질 | 탄소강 |
| 베이스 튜브 외경 | 15.88mm~219mm |
| 핀 높이 | 30mm 이하 |
| 핀 두께 | 0.8mm~3mm |
| 핀 피치 | 10mm~30mm |
| 튜브 끝 | 평단, 경단 |
| 베어 엔드 | 고객 요청에 따라 |
| 용접 공정 | GMAW |
| 생산 능력 | 하루 2000미터 이상 |
화학 성분:
| 등급 | C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
| A | 0.25 max | 0.27-0.93 | 0.035 max | 0.035 max | 0.10 min | 0.40 max | 0.40 max | 0.15 max | 0.40 max | 0.08 max |
| B | 0.30 max | 0.29-1.06 | 0.035 max | 0.035 max | 0.10 min | 0.40 max | 0.40 max | 0.15 max | 0.40 max | 0.08 max |
| C | 0.35 max | 0.29-1.06 | 0.035 max | 0.035 max | 0.10 min | 0.40 max | 0.40 max | 0.15 max | 0.40 max | 0.08 max |
기계적 성질:
| 등급 | 인장 강도, 최소, psi (MPa) | 항복 강도, 최소, psi (MPa) |
신율 2인치당 또는 50mm, 최소 (%) |
열처리 온도, 최소, °F(°C) |
|
| 종방향 | 횡방향 | ||||
| A | 48000(330) | 30000(205) | 35 | 25 | 1200(650) |
| B | 60000(415) | 35000(240) | 30 | 16.5 | 1200(650) |
| C | 70000(485) | 40000(275) | 30 | 16.5 | 1200(650) |
응용 분야:
ASTM A106 Gr.B HFW U-핀 튜브는 높은 효율성과 내구성이 필수적인 다양한 열 전달 응용 분야에 사용됩니다. 이 튜브는 특히 보일러 및 폐열 회수 증기 발생기에서 발전 시스템에 일반적으로 사용되며, 이를 통해 플랜트의 전체 에너지 효율을 높일 수 있습니다.
또한 화학 처리 및 석유 화학 플랜트에서도 사용되며, 튜브의 탄소강 구조와 내식성은 열악한 환경에서 사용하기에 이상적입니다. HFW U-핀 튜브는 효율적인 열 전달 특성과 고온에서 작동할 수 있는 능력으로 인해 HVAC 시스템 및 공랭식 열 교환기에서도 자주 사용됩니다.
또한 이 유형의 핀 튜브는 식품 가공 및 폐수 처리와 같은 다양한 기타 산업 응용 분야에서도 찾을 수 있습니다. ASTM A106 Gr.B HFW U-핀 튜브는 업계의 높은 표준을 충족하도록 설계되어 다양한 환경에서 안정적이고 일관된 성능을 제공합니다.
Yuhong 제품에 관심이 있으시면 언제든지 전화 또는 이메일로 문의해 주십시오. 최대한 빨리 문의를 처리하고 최상의 지원을 제공해 드리겠습니다.
담당자: Vantin
전화 번호: 19537363734
팩스: 0086-574-88017980
