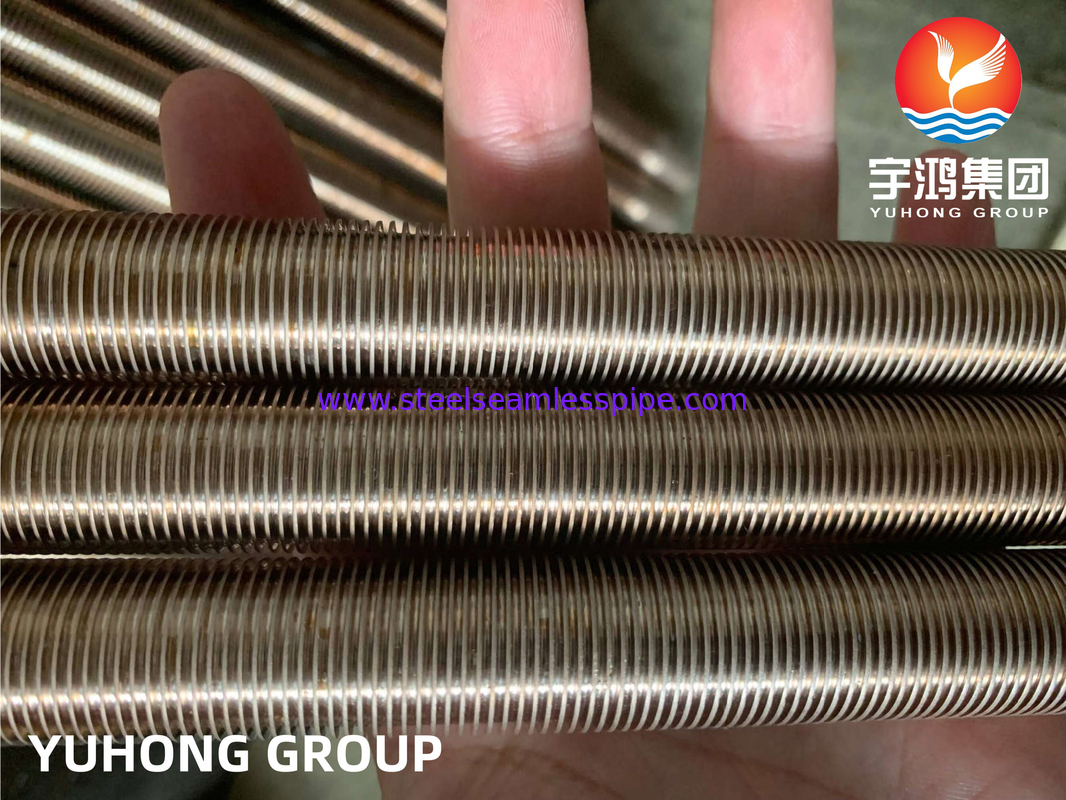

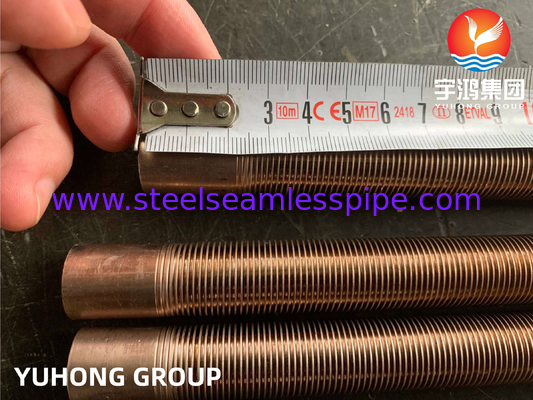

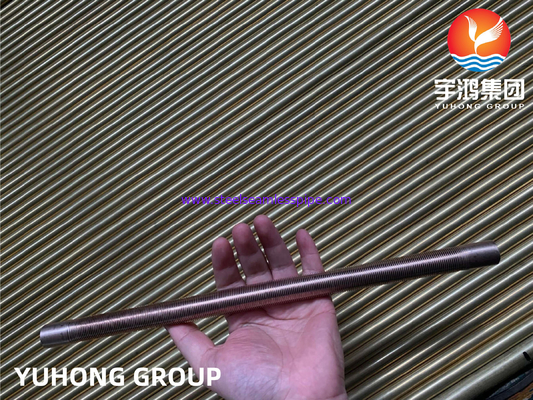

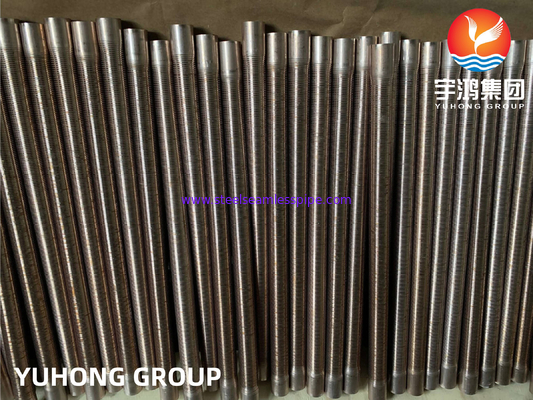

ASTM B111 UNS C70600 구리 니켈 합금 튜브 열 교환기 낮은 핀 튜브

ASTM B111 / ASME SB111 UNS C70600 구리 니켈 90/10 오일 냉각기용 낮은 핀 튜브


낮은 지느러미 튜브는 특정 애플리케이션에 맞게 다른 지느러미 기하학으로 제공됩니다. 그들은 일반적으로 진압, 롤 형성 또는 임베디드 지느러미 기술과 같은 과정을 사용하여 제조됩니다.가장 일반적으로 사용되는 방법은 압축입니다.롤 포밍은 롤러 세트를 통해 평평한 물질 스트립을 통과시켜 핑을 만드는 것을 포함합니다.그 후 튜브 주위를 웅크리고임베디드 핀 기술은 튜브 표면에 별도의 핀 스트립을 접착하는 것을 포함합니다. 가장 일반적으로 사용되는 유형에는 평면 핀 (무늬가없는 직선 핀),나선지느러미 (튜브를 따라 나선형 패턴의 지느러미)각 종류의 지느러미는 열 전달 성능과 오염에 대한 저항성 측면에서 다른 장점을 제공합니다.


낮은 지느러미 튜브 의 유익
1. 맨 튜브의 외부 표면 면적의 2.5-3 배 제공
2증강 된 열 교환기 효율은 더 적은 튜브가 바 naked 튜브와 같은 열 전달을 달성하는 데 필요합니다.
3낮은 핀 튜브는 새로운 껍질 등을 건설하는 어렵고 비싼 작업없이 기존 교환기의 성능을 높일 수 있습니다.
4작은 공간과 무게는 해상 생산이나 높은 고도의 증류 기둥에서 매우 가치가 있습니다.저지느러미 기술 은 큰 껍질 과 튜브 교환기 를 소형 열 교환기 로 바꿀 수 있다

구리 합금 파이프 의 동등 한 종류

또한 사용할 수 있습니다. - 낮은 지느러미 튜브
콘덴서 튜브 "Y-핀"	에바포레이터 튜브 "T-핀"
내쪽 갈라진 (IG) 낮은 핀 튜브	Y-핀 / T-핀 튜브
U-굽은 낮은 핀 파이브	고열된 낮은 핀 튜브
검사 및 시험 - 낮은 지느러미 튜브
화학적 성분
기계적 특성
수정적 검사
공기 시험
보로스코피 검사
에디 전류 테스트



낮은 핀 튜브의 응용
1전기 발전소 (전력, 핵, 열 및 지열 발전소) 의 열 교환기
2고식식 시스템 (컨덴서, 증발기, 바닷물 해소, 비료, 유레아 시스템, 암모니아, 가스, 식식산)
3화학 및 석유화학 산업
4식품 및 냉장고 산업
