| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME Sec. VIII Div. 1 / TEMA Class R/C |
| 모델 번호: | 쉘 앤 튜브 열교환기 / TEMA 열교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | USD 50,000 - USD 1,000,000 PER SET |
| 포장 세부 사항: | 고객 요구 사항에 따라 표준 목재 상자 또는 맞춤형 포장. |
| 배달 시간: | 60-90일 |
| 지불 조건: | T/T,D/P,D/A,L/C,웨스턴 유니온 |
| 공급 능력: | 500 세트/달 |
| 설계 및 강도 계산 기준: | ASME 초. VIII 사업부 1 / TEMA 클래스 R/C | 쉘 소재: | SA-516 등급 70 압력 용기 탄소 강판 |
|---|---|---|---|
| 튜브 시트 재질: | 316L 스테인리스강 용접 오버레이를 사용한 SA-350 LF2 클래스 1 단조 | 튜브 재질: | SA-213 TP316L 원활한 스테인레스 스틸 튜브 |
| 노즐 재료: | SA-106 등급 B 이음매없는 탄소강 파이프 | 배플/서포트 재료: | SA-240 유형 316L / SA-193 등급 B7 |
| 강조하다: | HP-HT 전열용 열 교환기,ASME 제8부 열 교환기,TEMA 핀튜브 번들 |
||

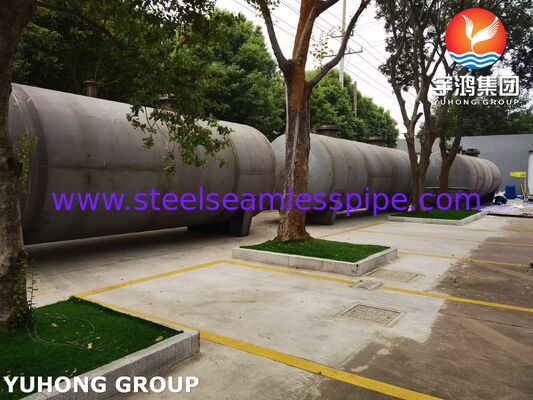

유혼 열 교환 튜브 펀들 (YUHONG HEAT EXCHAGER TUBE BUNDLE) 은 지열 발전 설비를 위해 제조된 산업용 고압 고온 (HP-HT) 전열 껍질 및 튜브 열 교환기입니다.단위는 ASME 보일러 및 압력 용기 코드 섹션 VIII에 따라 엄격하게 제작 된 무거운 벽 압력 용기 껍질 내부에 정밀 엔지니어링 핀 튜브 뭉치를 통합합니다.이분열 전력 발전소 운영에서 증기 회로와 작업 유체 순환 사이의 주요 열 전달 장치로 사용됩니다.
3.2 주요 부품 및 재료 사양
| 부품 부분 | 재료 등급 / 표준 사양 | ASME/ASTM 재료 코드 |
|---|---|---|
| 압력 껍질 | SA-516 70등급 압력 용기 탄소 강철 판 | ASME SA-516 / ASTM A516 |
| 열 전달 튜브 | SA-213 TP316L 무선 스테인레스 스틸 튜브 | ASME SA-213 / ASTM A213 |

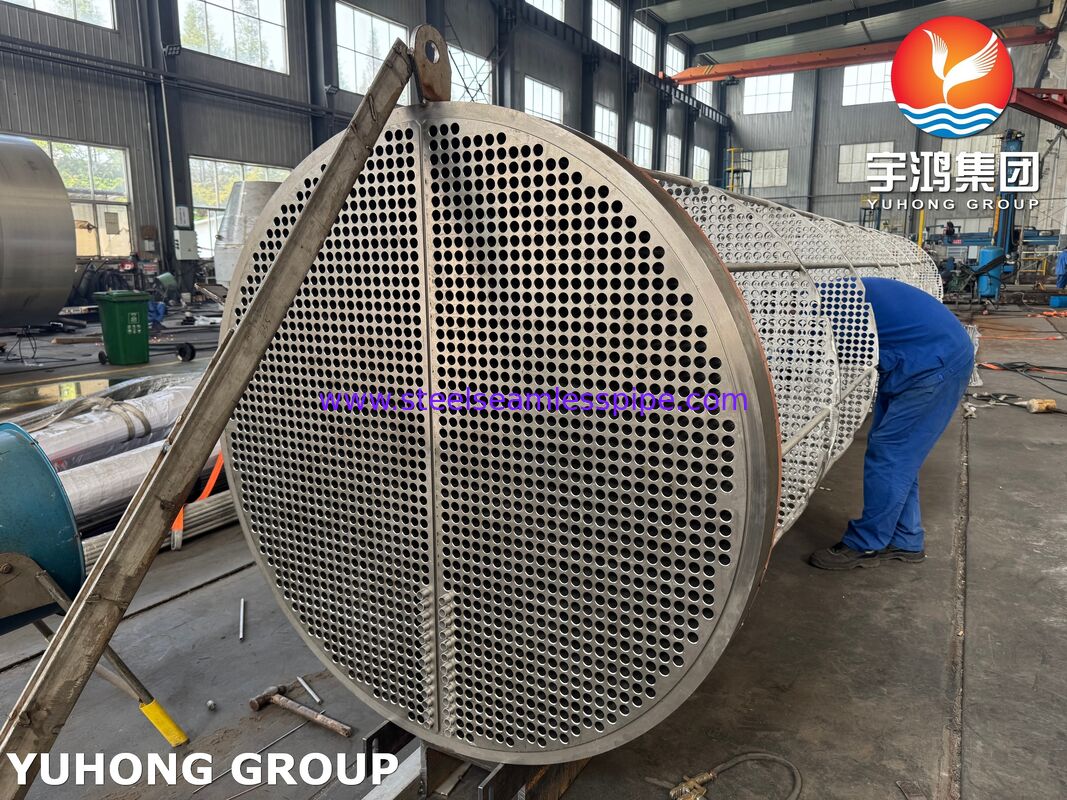

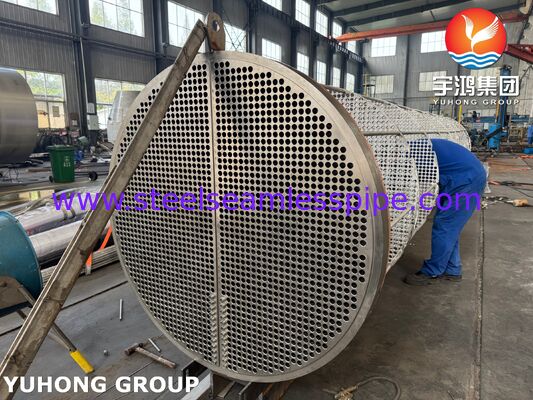

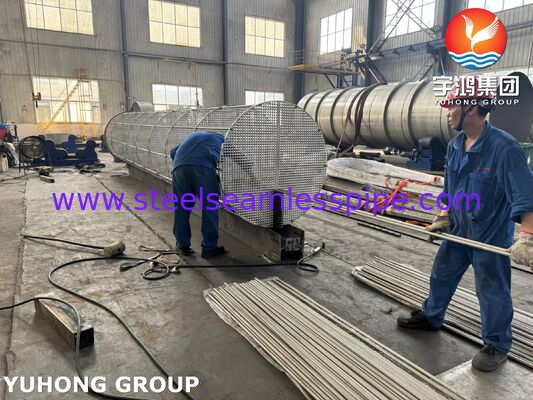

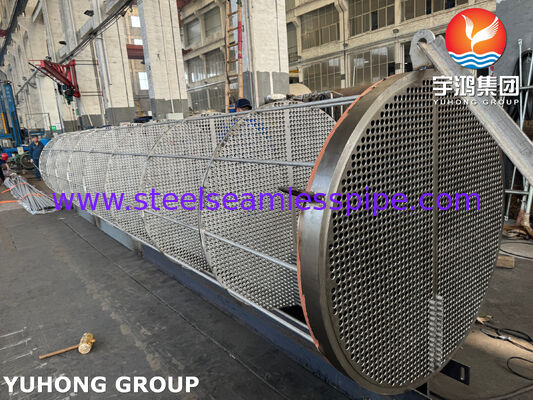

| 튜브 펀들 조립 | 고효율의 핀 튜브 펀들 (인그라트/엑스트루드 핀 펀들) | ASME Sec. II 부분 A |
| 고정관통 잎 | SA-350 LF2 클래스 1 316L 스테인리스 스틸 용접 덮개와 함께 조조 | ASME SA-350 / SA-240 |
| 채널 커버 / 셸 플랜지 | SA-350 LF2 클래스 1 / SA-105 도장 탄소 강철 | ASME SA-350 / SA-105 |
| 바플 & 타이 스틱 | SA-240 타입 316L / SA-193 B7급 | ASME SA-240 / SA-193 |
| 노즐 및 파이프 스톱 | SA-106 B등급 꿰매지 않는 탄소강 파이프 | ASME SA-106 / ASTM A106 |
| 볼팅 & 스터드 | SA-193등급 B7등급 2H등급 SA-194등급 중형 헥스 견과류가 있는 톱니 | ASME SA-193 / SA-194 |
3.3 주요 기술 및 제조 특징
ASME 코드 스탬프 제조: 기계 설계 및 구조 계산은 ASME 섹션 VIII, 디비전 1 및 표준 TEMA 열 교환기 기계 표준을 엄격히 준수합니다.
Clad Tubesheet 인터페이스: 최소 3.0mm의 두께의 SA-240 TP316L 스테인리스 스틸 용접 덮개로 SA-350 LF2 가조 표면에 설치되어 부식성 공정 매체에 노출됩니다.
정밀 튜브와 튜브 잎 결합: 튜브는 ASME 섹션 IX 용접 절차에 따라 자동화된 GTAW 프로세스를 사용하여 확장되고 강도 용접됩니다.
중량 지원 구조: 집적된 седло 지지기 설계 된 지진 부하, 바람 부하, 열 팽창 힘 운영 주기에.
3.4 품질보증 및 시험 사양
파괴적이지 않은 검사 (NDE): ASME Sec. VIII Div. 1에 따라 모든 길쭉하고 둘레의 부트 용접에 대한 100% 완전한 방사선 검사 (RT-1)
표면 결함 검사: 액체 침투성 검사 (PT) 는 모든 스테인레스 스틸 래딩 덮개, 튜브-투브 셰이트 강도 용접 및 노즐 고정 용접에 적용됩니다.
수정압 시험: 공장 껍질 쪽 및 튜브 쪽의 수압 정적 압력 테스트는 최대 허용 작업 압력 (MAWP) 의 1.3배로 최소 60분 동안 수행됩니다.
양성물질 식별 (PMI): 100% PMI 검증 모든 합금 원료, 압력 유지 부품 및 채식 금속 조립 전에.
차원 및 평면성 제어: 레이저 검증된 튜브 잎 평면성과 노즐 플랜지 방향 정렬은 TEMA R급 허용값을 준수합니다.
3.5 국제 물류 및 시장 지원
수출용 포장재: 뚜렷한 내부 질소 정화 (0,5 바 긍정적 압력) 가 건조제 전하로, 중용용철 스키드 베이스와 항해용 진공 필름 포장으로 보호됩니다.
국제적 준수 문서: 제조업체의 데이터 보고서 (U-1A 양식), 재료 시험 인증서 (EN 10204 유형 3.1), NDE 보고서 및 수정적 시험 차트와 함께 제공됩니다.
지역 규제 승격: SONCAP (나이지리아 제품 인증서), M 양식 준수 및 중동 / 북아프리카 (MENA) 관세 처리 표준에 대한 사전 인증.
