| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME Code Section VIII, Div. 1 |
| 모델 번호: | 쉘 앤 튜브 열 교환기(대기 타워 OVHD 트림 콘덴서) |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | USD 50,000 - USD 1,000,000 PER SET |
| 포장 세부 사항: | 고객 요구 사항에 따라 표준 목재 상자 또는 맞춤형 포장. |
| 배달 시간: | 60-90일 |
| 지불 조건: | MoneyGram, T/T, D/P, D/A, L/C, Western Union |
| 공급 능력: | 500 세트/달 |
| 설계 및 강도 계산 기준: | 표준 14-8134 | 쉘 소재: | ASME SA516 Gr.70 탄소강 |
|---|---|---|---|
| 튜브 시트 재질: | ASME SA105 탄소강 + Monel 400 클래딩/오버레이 | 튜브 재질: | 모넬 400 (SB 163 N04400 / SB 127 N04400) |
| 노즐 재료: | ASME SA106 탄소강 / SA516 Gr.70 | 배플/서포트 재료: | ASME SA516 Gr.70 / SA387 Gr.50 |

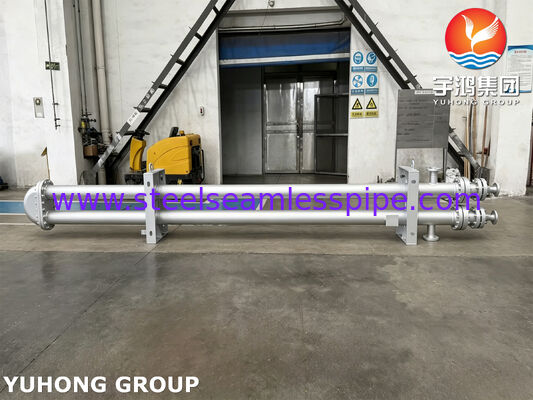

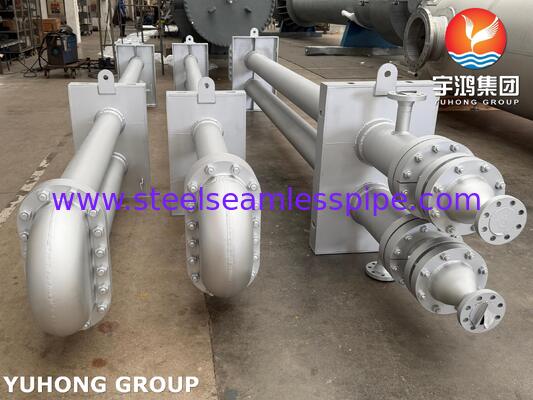

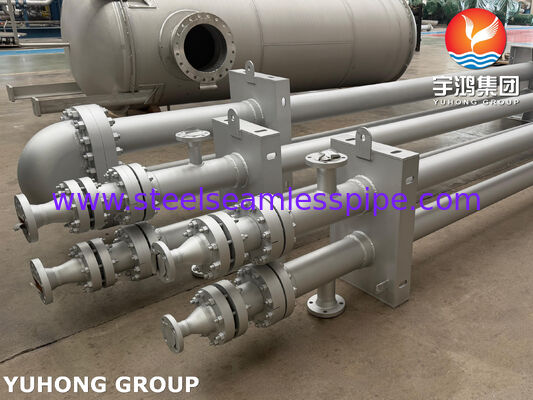

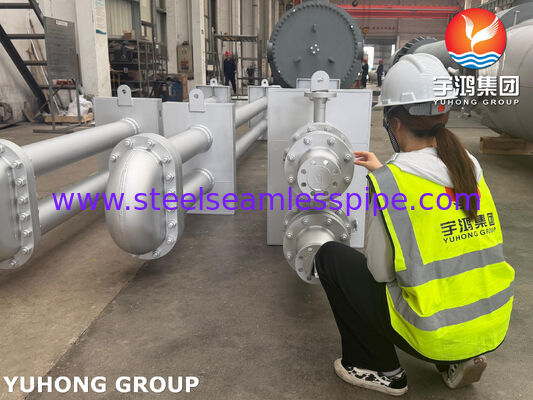

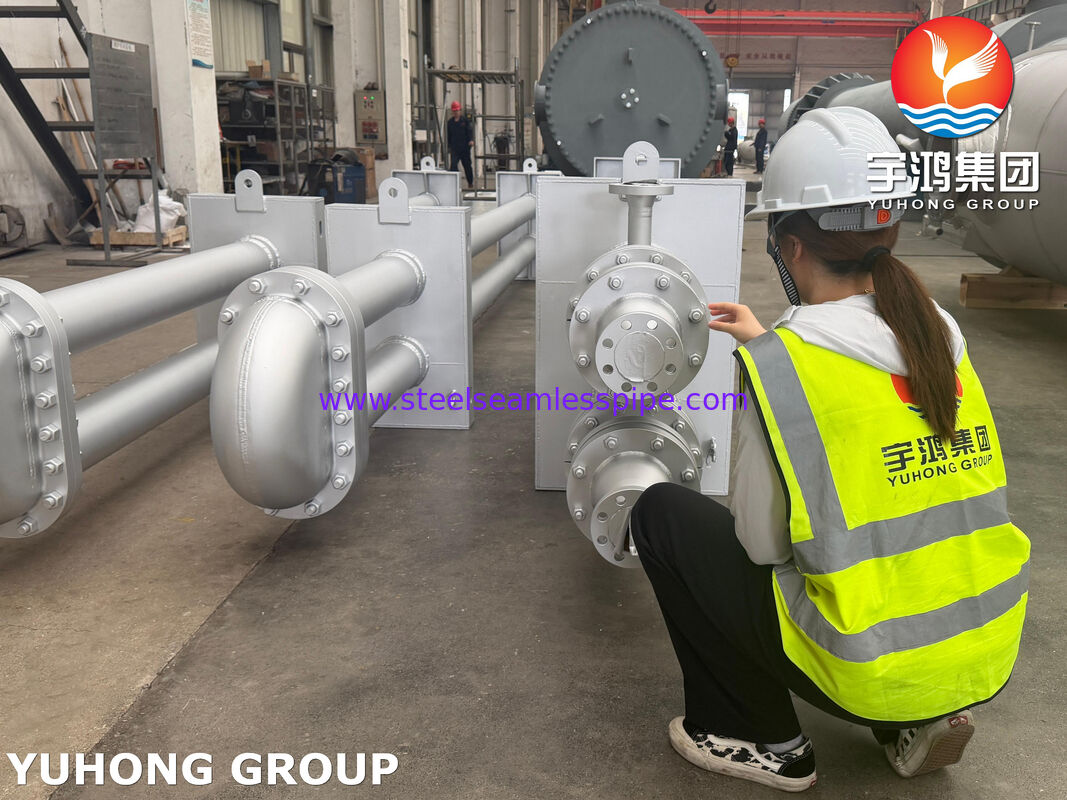

이 산업열 교환기원유 증류 장치에 특별히 안정화 상부 응축기로 설계되었습니다. 구조 설계는 고성능의 ASME SA516 Gr.70 탄소 강철 껍질을 통합합니다.tema 열 교환기내부 구성은 중력 가속기를 사용 합니다.잎이 있는 튜브 뭉치산성 가스와 탄화수소 증기를 처리하기 위해 1100개의 모넬 400식성 튜브로 구성되어 있습니다.
| 부품 부분 | 재료 표준 (ASME/SB) | 명목 크기 / 스케줄 / 등급 |
|---|---|---|
| 껍질 | ASME SA516 Gr.70 + SB 127 N04400 | 두께: 14mm / Φ1120.10mm |
| 튜브 시트 | ASME SA105 + Monel 400 클레이드 | 그림 E1-9311에 따르면 |
| 튜브 | SB 163 N04400 / SB 127 N04400 | 통합된잎이 있는 튜브 뭉치 |
| 안정화 장치 OVHD 입구 (N1) | ASME SA106 / SA516 Gr.70 | 18" 150# SO-RF, Sch 40+CL |
| 안정화 장치 OVHD 출구 (N2) | ASME SA106 / SA516 Gr.70 | 6" 150# SO-RF, Sch 40 CL |
| 냉각수 입구 (N3) | ASME SA106 | 6" 150# WN-RF, Sch 60 |
| 냉각수 출구 (N4) | ASME SA106 | 8" 150# WN-RF, Sch 60 |
| 배수 / 서비스 노즐 (N7-N11) | ASME SA105 / SA106 | "NPT 6000# / 3" 150# WN-RF |
기계 튜브 결합:튜브는 높은 압력 밀폐를 실행하기 위해 기계적 깊이 확장 과정을 사용하여 튜브 시트에 잠겨 있습니다.
배프 & 플로우 관리:내부 조립은 구조화 된tema 열 교환기단단한 바프 (SA516 Gr.70) 및 특수한 펌핑 플레이트를 사용하여 고속 유체 입구에서 튜브 진동과 침식을 방지합니다.
고급 밀폐 구성:Main sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.
외부 껍질 보호:탄소 강철 압력 부품과 껍질체는 열 담긴 감전 후 다층 산업 페인트 코팅 시스템을 사용합니다.
