DIN EN 1653 표준 구리 합금 튜브 펀들 열 교환기

열 교환기 용 구리 합금 튜브 펀들 ASTM B111 C68700

DIN EN 1653 표준은 C46400 물질로 만든 것을 포함하여 열 교환기에 사용되는 튜브 엽에 대한 요구 사항을 명시합니다. C46400은 구리 합금의 일종이며, 특히 구리,높은 강도로 알려져 있습니다., 좋은 경화 저항성, 그리고 우수한 가공성.

열 교환기에 있어서:

C46400 ( CuAlNi 또는 청동으로도 알려져 있습니다) 는 좋은 기계적 특성, 높은 열 전도성 및 특정 부식 환경에 대한 저항성으로 인해 튜브 셰이트 애플리케이션에 종종 선택됩니다.

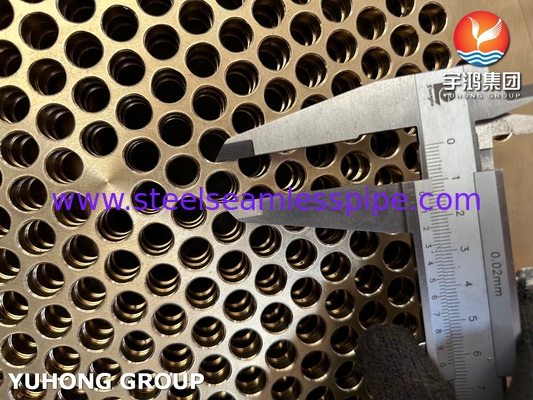

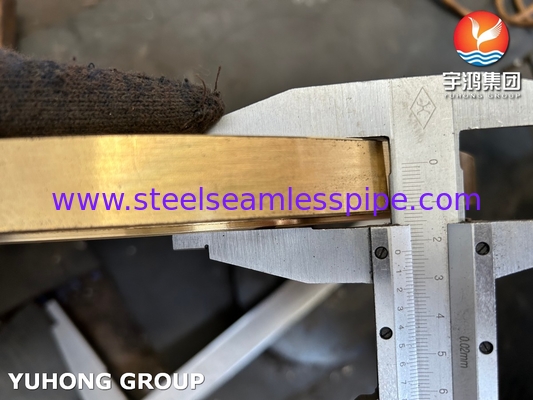

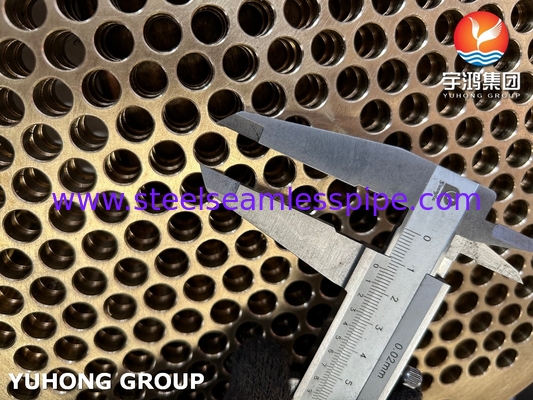

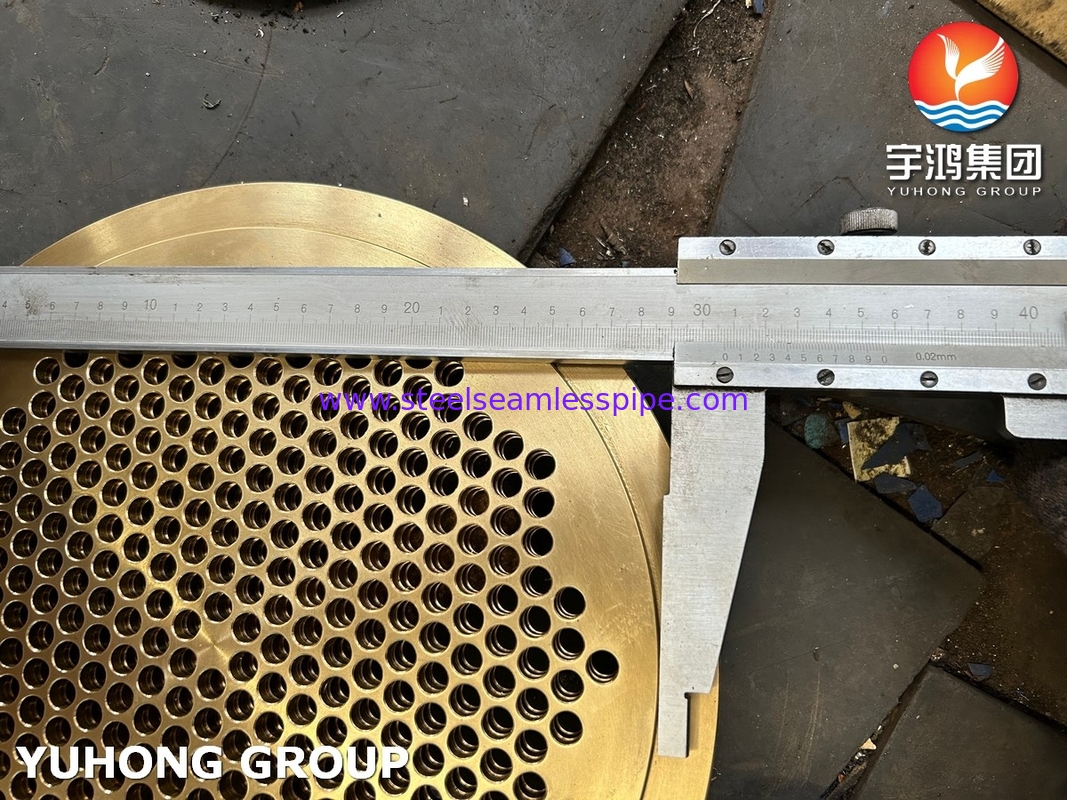

튜브 시트 (tube sheet) 는 열 교환기 내의 튜브를 지지하고 밀폐하도록 설계되어 있다. 일반적으로 튜브가 삽입되는 구멍이 있는 판으로 구성된다.설계는 작동 조건 하에 튜브에 대한 적절한 밀폐와 적절한 지원을 보장해야 합니다..

DIN EN 1653 표준에 따르면 튜브 엽은 엄격한 품질 보장 프로세스를 거쳐야 합니다. 여기에는 재료 테스트 (상장 테스트) 를 포함합니다.파괴적이지 않은 테스트 (우르트라소닉 테스트와 같이), 및 시각 검사는 지정 된 차원 및 표면 품질의 준수를 보장합니다.

튜브 셰이트의 설계는 작동 중 최대 온도와 압력을 고려해야합니다.재료 선택 및 두께는 이러한 조건에 고장없이 견딜 수있는 튜브 시트의 능력을 결정하는 데 중요한 요소입니다.

튜브 시트를 열 교환기의 다른 구성 요소와 결합하기 위해 용접이 필요한 경우, 튜브 시트의 무결성을 손상시키지 않도록 프로세스를 신중하게 제어해야합니다.용접 절차 및 재료는 지역적 인 부식 또는 부러짐을 방지하기 위해 기본 금속과 호환되어야합니다..

튜브 셰이트의 상태를 시간이 지남에 따라 모니터링하기 위해 정기적인 유지 보수와 검사가 필요합니다. 여기에는 시각 검사, 압력 검사,그리고 아마도 더 상세한 검사를 위해 에디 전류 테스트와 같은 손상 또는 마모의 흔적을 탐지.

DIN EN 1653 표준에 명시된 특정 요구 사항을 이해하고 준수하는 것은 열 교환기에 대한 튜브 엽이 안전하고 효율적이라는 것을 보장합니다.운용 기간 내내 안정적인 성능을 제공.

껍질 및 튜브 열 교환기열 교환기 설계의 일종입니다. 그것은 고압 응용 프로그램에 대한 정제 공장 및 다른 큰 화학 공정에서 사용되는 열 교환기의 가장 일반적인 유형입니다. 이름에서 알 수 있듯이,이 유형의 열 교환기는 껍질 (큰 압력 용기) 와 튜브 뭉치로 구성됩니다.한 액체는 튜브를 통해 흐르고 다른 액체는 튜브를 통해 흐르며 두 액체 사이에 열을 전달합니다.튜브의 이 그룹은 튜브 뭉치로 알려져 있으며 여러 종류의 튜브로 구성될 수 있습니다.: 평면 튜브, 길쭉한 날개 튜브 등등.

껍질 및 튜브 열 교환기원통형 껍질에 장착된 여러 개의 튜브로 구성됩니다. 그림 1은 석유화학 공장에서의 전형적인 설비를 보여줍니다. 두 액체를 열으로 교환 할 수 있습니다.한 액체는 튜브의 외부를 통과하고 다른 액체는 튜브의 내부를 통과합니다.유체는 단일 단계 또는 두 단계가 될 수 있으며 병렬 또는 교차 / 역류로 흐를 수 있습니다.

구리 파이프 펀들 의 장점

1우수한 열 전달: 구리는 우수한 열 전도성을 가지고 있으며, 이는 한 매체에서 다른 매체로 열을 효율적으로 전송한다는 것을 의미합니다.이것은 구리 튜브 뭉치를 열 교환이 중요한 응용 프로그램에 이상적입니다, 예를 들어 열 교환기 및 응축기.

2· 부패 저항성: 구리는 자연적으로 부패에 저항력을 가지고 있어 매우 내구성 있고 오래 지속된다.썩기 에 대한 이 저항성 은 구리 파이프 뭉치 의 장수성 과 신뢰성 을 보장 하는 데 도움 이 된다가혹한 환경이나 부식 물질에 노출되었을 때에도.

3높은 강도와 신뢰성: 구리는 강하고 신뢰할 수있는 재료로 튜브 뭉치가 높은 압력이나 기계적 스트레스에 노출 될 수있는 응용 프로그램에 적합합니다.구리 파이프 뭉치 는 구조적 무결성 을 손상 시키지 않고도 높은 내부 및 외부 압력 에 견딜 수 있다.

4. 제조 및 설치가 쉽습니다: 구리 튜브 뭉치는 비교적 제조, 구부러지고 결합하기가 쉽습니다. 이것은 설치 및 유지 보수 과정에서 작업하는 데 편리합니다.추가로, 구리 튜브 뭉치는 일반적으로 다양한 크기와 구성으로 제공되며 특정 응용 요구 사항에 따라 사용자 정의 할 수 있습니다.

5항균성 특성: 구리는 자연적 항균성 성질을 가지고 있으며 박테리아 및 다른 미생물의 성장을 억제하는 데 도움이 될 수 있습니다.이것은 구리 튜브 뭉치를 특히 위생이 중요한 응용 프로그램에 적합하게 만듭니다.식품 및 음료 산업이나 의료 시설과 같은 분야입니다.

구리 튜브 뭉치를 사용하는 장점으로 인해 열 전달, 부식 저항, 강도, 신뢰성,그리고 제조의 편의성은 중요한 고려사항입니다..

껍데기 및 튜브 열 교환기는 네 가지 주요 부분으로 구성됩니다.

앞 헤더- 여기로 액체가 열 교환 튜브의 옆으로 들어갑니다.

뒷 헤더- 이것은 튜브 사이드 액체가 열 교환기를 떠나거나 여러 튜브 사이드 채널을 가진 열 교환기에서 앞 헤더로 돌아가는 곳입니다.

튜브 펀들- 튜브, 튜브 플레이트, 바프와 넥타이 막대 등을 포함합니다.

껍질- 튜브가 들어있어요

튜브 펀들 열 교환기에 사용되는 일반적인 재료:

두 가지 다른 튜브 뭉치가 있습니다:

직관 및 U 튜브. 특정 요구 사항 및 응용 프로그램에 따라 다음과 같은 튜브 재료 옵션이 있습니다.

탄소 강철 튜브: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
금속 튜브: ASTM A213 T5, T9, T11, T22, T91
구리 합금 튜브:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
스테인리스 스틸 튜브:ASTM A213, ASTM A249, ASTM A789;
니켈 합금 튜브:ASTM B407, ASTM B444, ASTM B622, ASTM B163, ASTM B165, ASTM B167...
티타늄 튜브: ASTM B338

열 교환기 응용 프로그램:

열 교환기는 화석 연료 및 원자력 발전소, 가스 터빈, 난방 및 에어컨, 냉장고, 화학 산업, 섬유 공장에서 증발 및 건조 시스템에 널리 사용됩니다.

껍질 및 튜브 열 교환기의 주요 특징은: 견고한 구조, 우수한 성능, 긴 수명, 독특한 디자인, 원활한 작동, 높은 온도에 견딜 수 있습니다.부식성, 에너지 효율성

우리의 열 교환기는 전력 발전소, 정유 공장, 제조 산업, 윤활유 냉각기, 해상 산업용 물 생산기, 화학 공장, 난방 및 에어컨,콘덴서, 원자력 발전소, 섬유 공장, 식품 및 유제품 산업 및 냉각 시스템의 증발 및 건조 시스템.
