| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG GROUP |
| 인증: | ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| 모델 번호: | 사료 유출 교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | NEGOTIATE |
| 포장 세부 사항: | 방수 직물 봉지 |
| 배달 시간: | 80-150일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| TEMA 구성: | 유형 BHE, DEU, EMU | 스테인레스 스틸 튜브: | 304L, 316L, 321H, 347H |
|---|---|---|---|
| 니켈 합금 튜브: | 인코넬 600/625, 인콜로이 800/825, 하스텔로이 C276, 모넬 400 | 구리 합금관: | 해군성 황동, CuNi 90/10, CuNi 70/30 |
| 핀 튜브 구성: | 압출형, 하이핀, 로우핀, 톱니형 | 튜브시트 재료: | 단조 탄소강, 클래드강, 모넬, 스테인레스강 |
| 강조하다: | 고압 피드 유체 교환기,TEMA 열 교환 튜브 펀들,보증이 있는 열 교환기 |
||
에유혼그룹 (Yuhong Group Co., Ltd.), 우리는 설계, 엔지니어링, 그리고 제조 중량 압력 용기, 공기 냉각기, 그리고 고급열 교환기우리는 고압 열기계와 같은 완전한 풀 키 열기구를 공급합니다.합성 피드 유체 교환기 (CFEE)고 정밀의 대체 부품, 프리미엄 열 교환 튜브 펀들, 맞춤 튜브 시트 및 전문 튜브.
엔지니어링 문의 또는 사용자 정의 제조 요약, 우리의 기술 팀에 직접 연락jimmy@steelseamlesspipe.com.

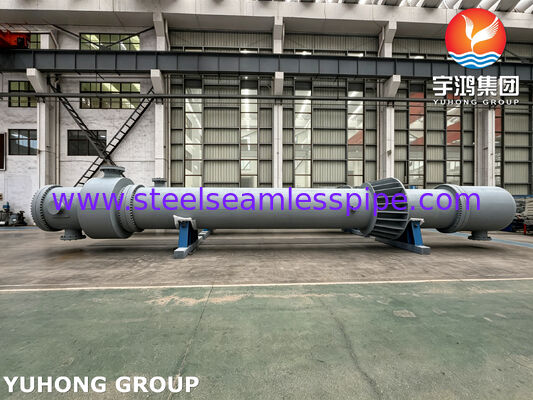

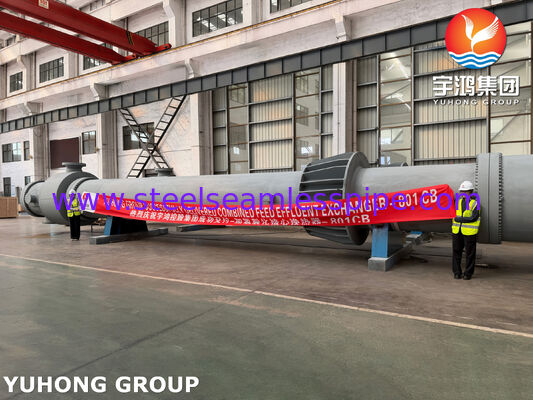

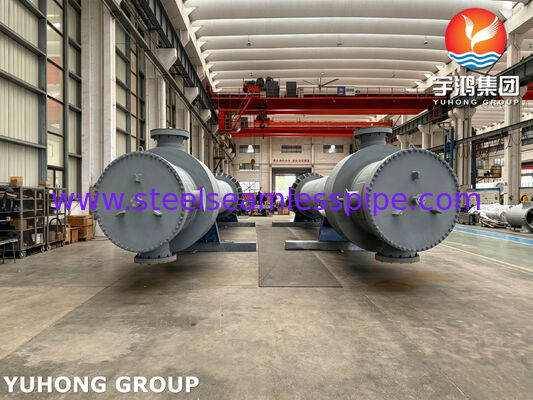

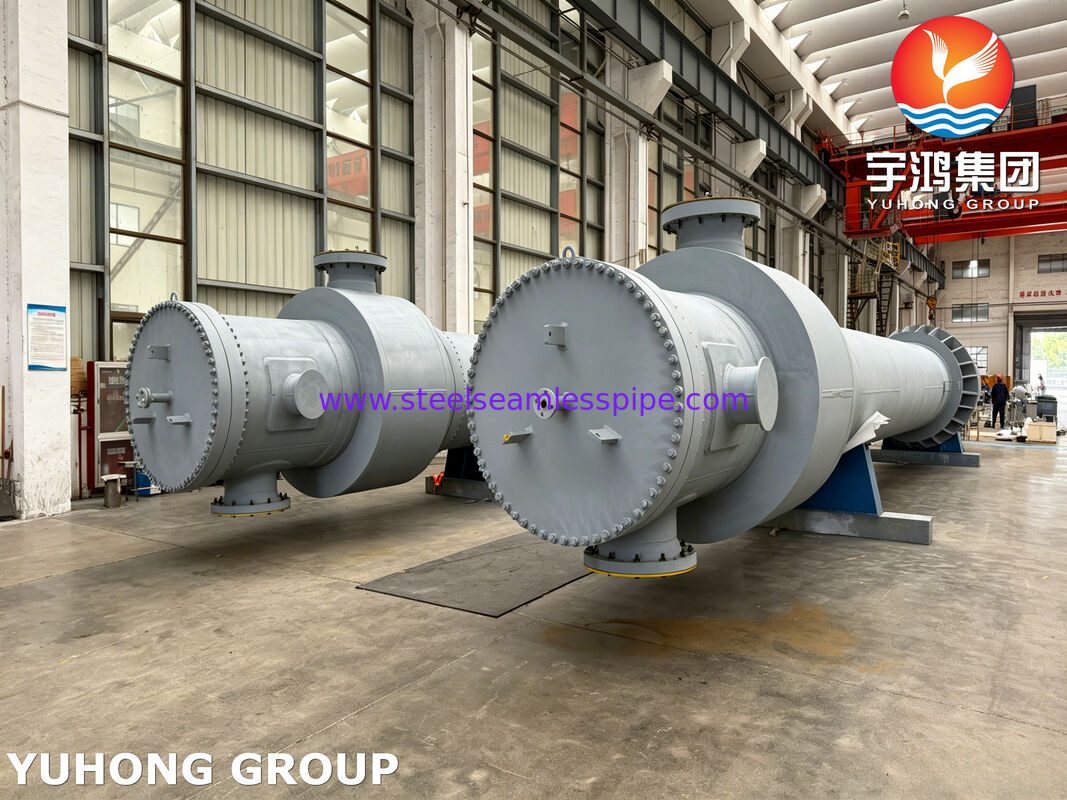

A피드 유출물 교환기(일반적으로 결합 된 피드 유체 교환기 또는 CFEE로 통칭) 는 중요한 고압TEMA 열 교환기수소처리 장치, 수소분열기, 촉매 개혁기 및 수소처리 시스템에서 널리 사용됩니다.
그 주요 열 목적은 열 회수입니다: 원자로에서 나오는 뜨거운 반응 하수와 차가운 입력 혼합물 사이에 열 에너지를 교환합니다.원자로 피드에서 배출되는 폐열을 사용하여 원자로 피드를 미리 가열함으로써, 이 시스템은 가연을 크게 줄이고, 운영 연료 소비를 줄이고, 전 세계 탄소 배출량을 줄입니다.
고수소 부분압, 고온, 산성수소 (H2S) 를 포함하는 극한의 작동 조건으로 인해이 교환기는 금속 선택에서 타협하지 않는 표준을 요구합니다., 용접 무결성, 정밀 부품 엔지니어링.
기존의 수소처리 루프를 재구성하거나 새로운 처리 단위를 건설하든, 유혼 그룹은 전체 규모의 장비와 직접 교체 부품을 모두 공급합니다.
TEMA 구성: TEMA (BHE형, DEU형, EMU형 등) 및 ASME 제8부 1부 및 2부와 일치하는 고압 껍질 및 튜브 설계.
극대 용량 밀봉: 고압 수소 서비스 를 위해 설계 된 후리 잠금 폐쇄, 대막 밀폐 및 특수 볼트 플랜지 디자인.
열 교환기는 내부 열 전달 파이프만큼만 신뢰성이 있습니다. 우리는 프리미엄 수준의 무선 및 용접 파이프를 제조하고 통합합니다.
스테인리스 스틸 튜브: 오스텐이트 (304L, 316L, 321H, 347H) 및 듀플렉스/슈퍼 듀플렉스 (S31803, S32750) 등급은 폴리티온산 스트레스 경식 균열과 습한 H2S 경식에 특별한 내성을 제공합니다.
니켈 합금 튜브: 인코넬 600/625, 인코올로이 800/825, 하스텔로이 C276 및 몬넬 400, 극심한 고온, 고압 수소 및 산성 가스 대기.
구리 합금 튜브: 물 회로 및 비성염 공정 흐름 냉각을 위해 설계 된 아드미랄리티 구리, CuNi 90/10 및 CuNi 70/30 튜브.
핀 튜브: 엑스트루레이션, 고느러미, 낮은느러미, 톱니 모양핀 튜브외부 표면 넓이를 넓히고, 열 전달 계수를 높이고, 공기 냉각 및 가스 단계 열 교환기에서 열 효율을 극대화하도록 설계된 구성.
오븐 튜브와 열 교환 튜브: 극심 한 열 순환, 미끄러짐 저항, 고압 오븐 또는 재 보일러 루프를 위해 설계 된 프리미엄 매듭 없는 튜브.
유지보수 팀, EPC 계약자 및 예비 부품 검색을 위한 조달 전문가를 돕기 위해, 다음 표는 주요 내부 구성 요소, 엔지니어링 기능,그리고 물질적 제물:
| 컴포넌트 이름 | 주요 기술 기능 | 엔지니어링 재료 선택 |
|---|---|---|
| 열 교환 튜브 펀들 | 교환기의 핵심 열 핵; 완전한 유체 분리 유지하면서 공정 유체 사이의 열을 전송합니다. | 스테인리스 스틸 튜브,니켈 합금 튜브,구리 합금 튜브,핀 튜브 |
| 열 교환기 튜브 잎 | 열 교환 튜브를 고정시키고, 기저압을 견디며, 껍질 측면과 튜브 측면의 유체를 격리하는 무거운 조형 구조 디스크. | 가공 탄소 강철, 플래시드 강철 (SA266 + SS316L/인코로이 825), 모넬, 스테인리스 강철 |
| 배프 & 지원판 | 유체 흐름을 파이프 뭉치를 가로질러 흐름을 지시하여 거동과 열 전달을 극대화하면서 흐름에 의한 파이프 진동을 방지합니다. | 탄소강, 스테인리스강 (304L/316L), 듀플렉스 스테인리스강 |
| 채널 및 셸 헤드 | 고압 검사 및 유지보수 접근을 위해 설계된 압력 유지 끝 장치 (반구형, 타원형, 또는 후리 잠금) | 중형 벽 탄소 철강 (SA516 Gr 70), 합금 철강 (SA387 Gr 11/22), 스테인리스 철강 |
| 가스켓 및 밀폐 고리 | 극심한 열 순환과 높은 수소 부분 압력에서 누출 없는 밀폐를 보장합니다. | 팔각형/오발형 반지 관절 (RTJ), 나선형 상처 가스켓, 고체 금속 변막 |
최고 열효율: 엔지니어링 된 튜브 레이아웃과 최적화된 바플 피치는 최소한의 압력 하락과 최대 열 회수 계수를 보장합니다.
고온 수소 공격 (HTHA) 저항성: 수소 부러지기 위험을 제거하기 위해 넬슨 곡선 지침 (API 941) 을 준수하는 엄격한 재료 통제.
정밀 CNC 튜브 시트 가공: 초정밀 구멍 뚫기 및 구부러기 는 최적의 튜브 팽창을 보장하며, 중요한 고압 관절에서 미세 누출을 방지합니다.
파괴적이지 않은 시험 (NDT): 모든 압력 유지 부품에 100% 방사선 검사 (RT), 초음파 검사 (UT), 수압 압력 검사 및 긍정적 물질 식별 (PMI) 를 수행합니다.
선택 또는 교체 할 때결합식물 배출물 교환기 (CFEE)또는 예비 구매열 교환 튜브 펀들, 엔지니어와 구매 담당자는 몇 가지 중요한 운영 요소를 평가해야합니다:
수분 처리 장치에서, 암모니아 (NH3) 와 수소황 (H2S) 은 하수물 열량에서 온도가 떨어지면 암모니아 비섬유 (NH4HS) 염분을 형성하기 위해 결합합니다.
엔지니어링 참고: 적당한 온도 프로파일링 및 세척 물 주입 지점이 소금 결정화, 심각한 지역적 하부 퇴적 부식 및 튜브 봉쇄를 방지하기 위해 통합되어야 합니다.니켈 합금 튜브또는 듀플렉스스테인리스 스틸 튜브응축 구역에서 장비의 사용 수명을 크게 연장합니다.
피드 유출물 교환기는 고온 피드와 냉각 유출물 흐름 사이에 심각한 열 확장 차이에 시달립니다.
엔지니어링 참고: 강도 용접과 결합 된 수압 파이프 확장은 기계적 확장에 비해 강력하게 권장됩니다.열 교환기 튜브 잎장착 된 재료는 구조적 안정성 및 유체 교차 오염을 보장합니다.
높은 껍질 측 유체 속도는 흐름에 의한 진동을 유발할 수 있으며, 조기에 튜브 팽창 또는 바플 접촉 지점에서 피로 실패로 이어질 수 있습니다.
엔지니어링 참고: 첨단 CFD 모델링 및 막대-바플 또는 휘어진 테이프 튜브 지원은 진동 장애 모드를 제거하기 위해 적용됩니다.
통합 제조: 원료 무縫鋼 파이프 제조부터 최종 중압 용기 조립까지 우리는 공급망의 모든 단계를 통제합니다.
전 세계 준수: ASME, TEMA, PED 및 ISO 국제 표준에 따라 제작되었습니다.
주문제조: 클라이언트 열 데이터 시트, 도면 또는 교체 사양에 기초한 완전한 사용자 정의.
앞으로 진행될 프로젝트를 논의하거나 전체 열 교환기나 대체 파이프 팩에 대한 제안을 요청할 준비가 되셨습니까?
이메일: jimmy@steelseamlesspipe.com
회사: 유혼그룹 (Yuhong Group Co., Ltd.)
담당자: Jimmy Huang
전화 번호: 18892647377
팩스: 0086-574-88017980
