| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | TEMA Class R / ASME Section VIII Division 1 |
| 모델 번호: | TEMA 유형 BEM 수직 쉘 및 튜브 열교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | USD 50,000 - USD 1,000,000 PER SET |
| 포장 세부 사항: | 고객 요구 사항에 따라 표준 목재 상자 또는 맞춤형 포장. |
| 배달 시간: | 60-90일 |
| 지불 조건: | T/T,D/P,D/A,L/C,웨스턴 유니온 |
| 공급 능력: | 500 세트/달 |
| 개스킷: | 확장 흑연(EG) 층이 있는 Monel 400 홈이 있는 개스킷 | 쉘 튜브시트 희미함: | Ø1170mm x 63.5mm(공칭) |
|---|---|---|---|
| 디자인 코드: | ASME 섹션 VIII Div. 1, TEMA 클래스 R / 기술 계산 14-8134 | 번들 타입: | 핀 튜브 번들 구조 |
| 압 부: | ASME SB-127 / UNS N04400 (모넬 400), ASME SA-516 Gr. 70 | 노즐 표준: | ANSI B16.5 플랜지, 클래스 150/클래스 6000 NPT 커플링 |

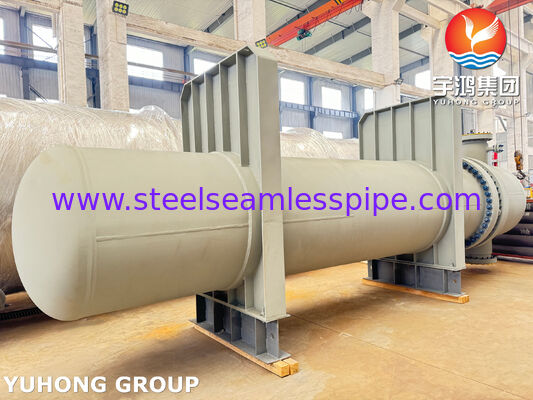

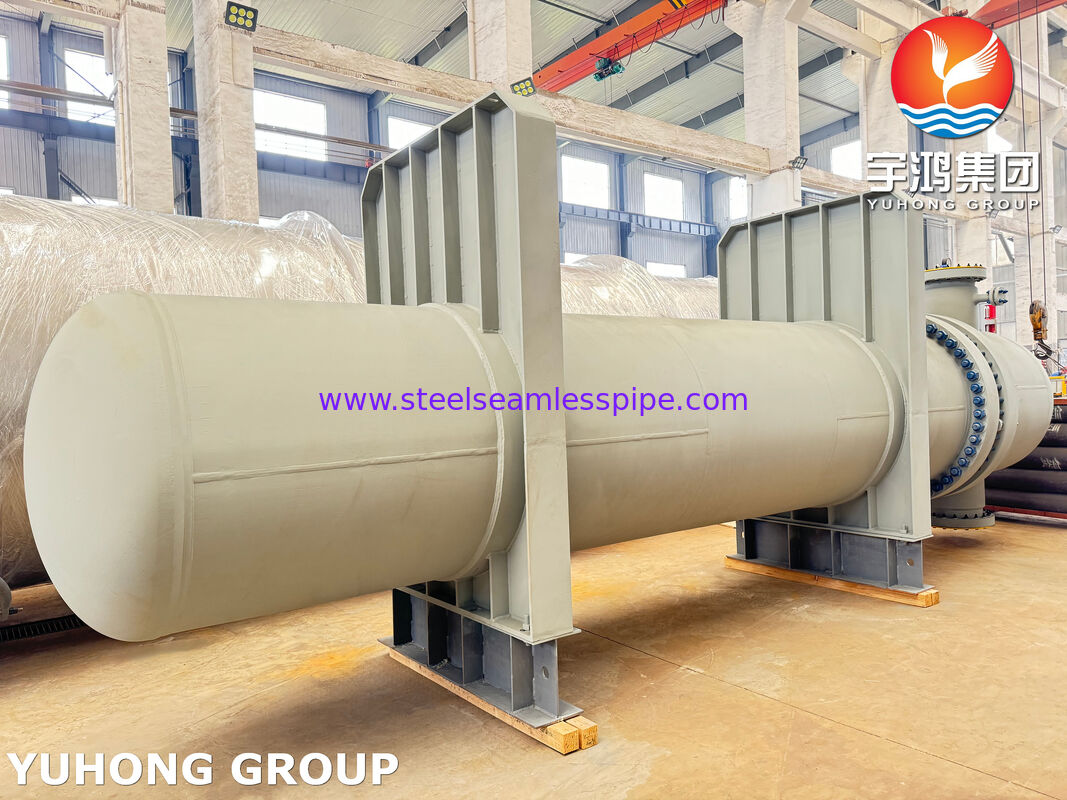

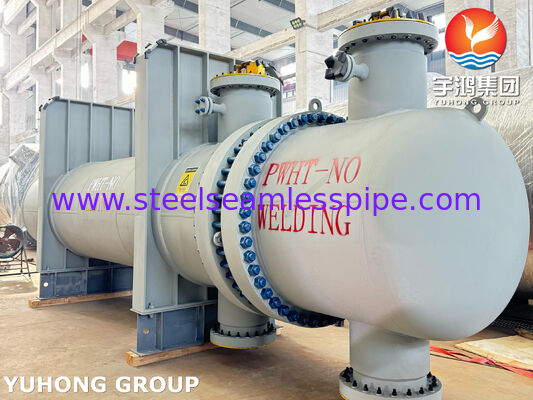

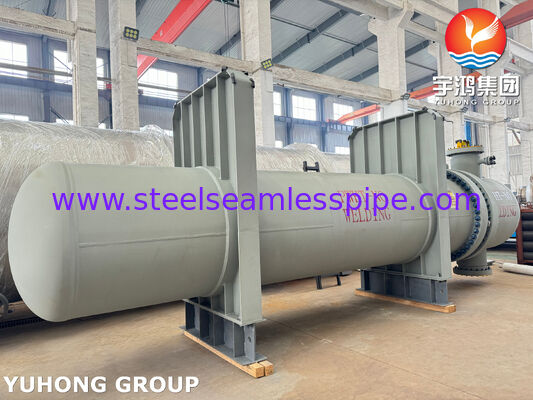

TEMA Type BEM 1108 튜브 모넬 400 고정 튜브 시트 쉘 앤 튜브 열 교환기
이 장치는 산업용 쉘 앤 튜브(팀 열 교환기)이며 ASME Section VIII Div. 1 및 TEMA Class R 표준에 따라 엄격하게 설계되었습니다.
| 도면 참조 | ASME 재질 사양 | 치수 및 기술 매개변수 | 튜브 시트 |
| E2-1566 | ASME SB-127 UNS N04400 (모넬 400) | OD Ø1170 mm, 두께 63.5 mm, 8x M12 탭 구멍 | 번들 어셈블리 |
| E1-9277 | ASME SB-163 UNS N04400 (모넬 400) | 1108개의 튜브 | 핀 튜브 번들은 듀얼 깊이 토크 확장 공정(40.5mm 및 60.5mm 깊이 확장)을 사용하여 모넬 400 튜브 시트에 고정됩니다.쉘 배럴 |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / 모넬 400 | 탄소강 베이스 플레이트와 모넬 400 내부 클래딩 층 | 채널 / 헤드 |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / 모넬 400 | 듀얼 패스 채널 헤더와 노즐 N1 (18"-150) 및 N2 (6"-150) | 밀봉 개스킷 |
| E1-9311 참고 2 | 모넬 400 / 확장 흑연 | 솔리드 모넬 400 톱니 모양 금속 코어와 듀얼 페이싱 흑연 층 | 노즐 플랜지 |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / 모넬 400 | N1-N4 플랜지 연결 ANSI B16.5; N5-N11 NPT 6000# 커플링 | 기술 사양 및 공정 엔지니어링 |
:핀 튜브 번들은 듀얼 깊이 토크 확장 공정(40.5mm 및 60.5mm 깊이 확장)을 사용하여 모넬 400 튜브 시트에 고정됩니다.튜브 구멍 레이아웃은 20.25mm 삼각형/사각형 피치 패턴을 따릅니다.
유동 분포 및 배플 배치: 중부하 충격 보호 플레이트 및 횡단 배플 플레이트와 통합되어 750mm 및 753mm의 균일한 튜브 지지 간격을 유지합니다.
품질 보증 및 QA/QC 사양수압 및 공압 테스트
비파괴 검사 (NDE): 모든 완전 침투 맞대기 용접 이음매에 100% 방사선 투과 검사(RT) 적용; 튜브 시트-튜브 확장/용접 조인트에 100% 액체 침투 검사(PT) 적용.
표면 코팅 및 마감: 구조용 외부 탄소강 부품은 열연 아연 도금 처리됩니다. 최종 코팅은 흑연 + AISI 316 / Power Graf 3 프리미엄 고온 보호 마감으로 구성됩니다.
리프팅 및 취급 부착물:

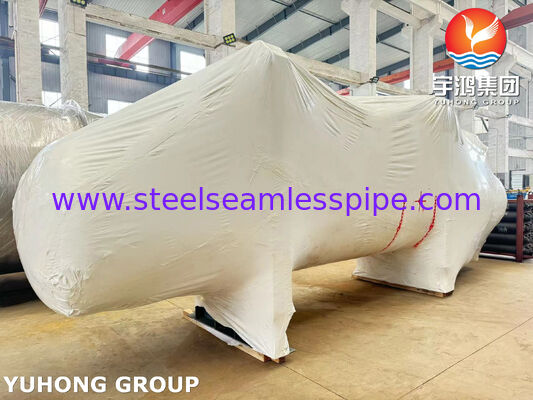

플랜지 면 보호: 모든 ANSI B16.5 돌출면 플랜지 및 암형 NPT 커플링에는 해상 운송 및 수출 운송을 위해 중부하 플라스틱 커버 플레이트와 녹 방지 캡이 장착됩니다.
