| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | TEMA Class R / ASME Section VIII Division 1 |

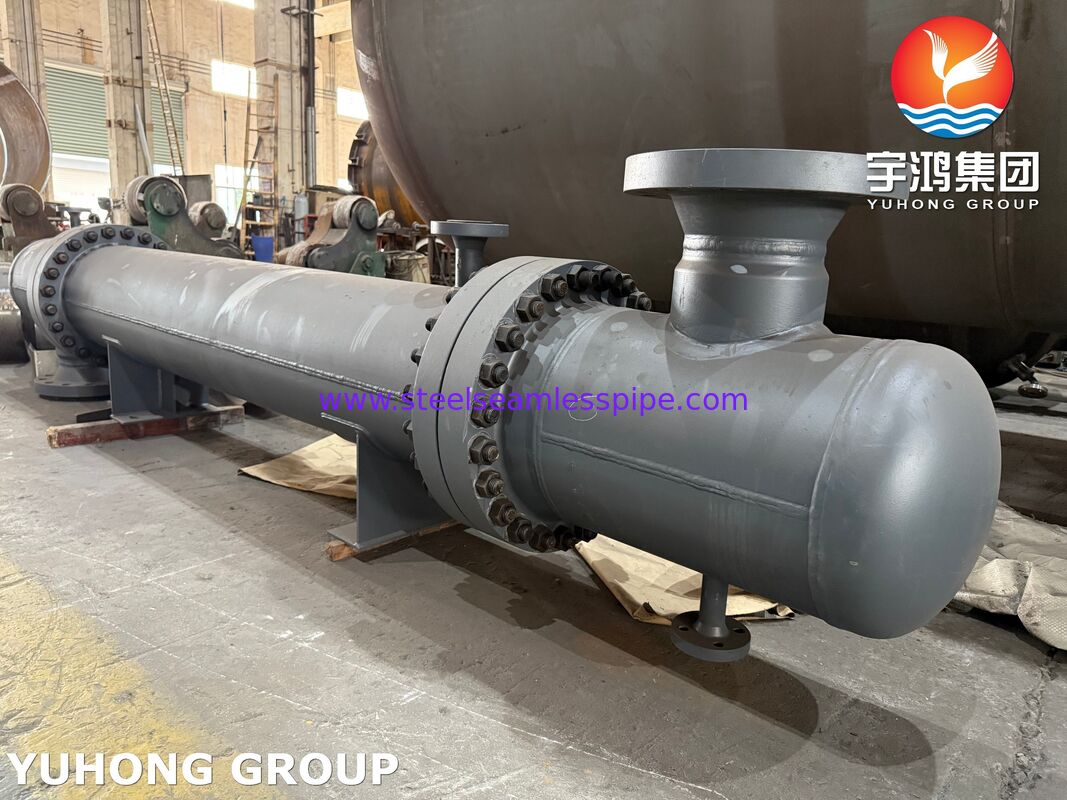

| 모델 번호: | TEMA 유형 BEM 수직 쉘 및 튜브 열교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | USD 50,000 - USD 1,000,000 PER SET |
| 포장 세부 사항: | 고객 요구 사항에 따라 표준 목재 상자 또는 맞춤형 포장. |
| 배달 시간: | 60-90일 |
| 지불 조건: | T/T,D/P,D/A,L/C,웨스턴 유니온 |
| 공급 능력: | 500 세트/달 |
| 열교환 튜브: | ASME SA213/SA249 TP316 스테인리스강(17 Cr, 12 Ni) | 쉘 배럴: | ASME SA516 Gr 70 / 탄소강 |
|---|---|---|---|
| 쉘 치수: | ID: 550.00mm | 외경: 570.00mm | 두께: 10mm | 튜브 사양: | 368 카운트 | 외경: 19.000mm | 두께: 2.000mm | 길이: 3,000m | 30° 삼각형 레이아웃 |
| 튜브 패스 / 배플 컷: | 4개의 튜브 패스 | 30% 절단된 단일 세그먼트 배플(350.00mm 간격) | 적용장비: | 깨끗한 냉각수와 오일 |
| 강조하다: | ASME SA240 316 스테인리스 스틸 열 교환기,껍질 및 튜브 열 교환 튜브 펀들,TEMA BEM 스테인리스 스틸 열 교환기 |
||
| 구성 요소 | 재료 사양 / 제조 표준 | 주요 매개변수 |
|---|---|---|
| 열 교환 튜브 | ASME SA213 / SA249 TP316 스테인리스강 (17 Cr, 12 Ni) | 368개, 외경 19.000 mm, 두께 2.000 mm, 길이 3.000 m |
| 쉘 배럴 | ASME SA516 Gr 70 / 탄소강 | 내경 550.00 mm, 외경 570.00 mm, 두께 10 mm, 부식 여유 1.000 mm |
| 튜브 시트 | ASME SA516 Gr 70 탄소강 / SA240 316 스테인리스강 페이싱 | 고정식 고정 튜브 시트, 확장된 비 홈 가공 튜브-튜브 시트 조인트 |
| 팽창 조인트 / 유동 장치 | Rho-V2 타입 입구 노즐 팽창 조인트 | 계산된 Rho-V2 입구 값: 775.41 m² |
| 배플 및 타이 로드 | 탄소강 배플 및 스테인리스강 타이 로드 | 단일 세그멘탈, 30% 절단 직경, 350.00 mm 피치 간격, 6개의 타이 로드, 3개의 패스 레인 씰 로드 |
| 개스킷 | 나선형 와인딩 금속 개스킷 (흑연/PTFE 필러 포함 SS316) | TEMA Class R 요구 사항에 따라 쉘측 및 튜브측 밀봉 표면에 적용 |
| 노즐 | 탄소강 / ASME B16.5 플랜지 | 쉘 입구/출구: 외경 86.35 mm (공칭 내경 80.00 mm); 튜브 입구/출구: 외경 104.76 mm (공칭 내경 100.00 mm) |
