| 원래 장소: | 중국, 한국 |
| 브랜드 이름: | YUHONG |
| 인증: | TEMA Class R / ASME Section VIII Division 1 |
| 모델 번호: | TEMA 유형 BEM 수직 쉘 및 튜브 열교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | USD 50,000 - USD 1,000,000 PER SET |
| 포장 세부 사항: | 고객 요구 사항에 따라 표준 목재 상자 또는 맞춤형 포장. |
| 배달 시간: | 60-90일 |
| 지불 조건: | T/T,D/P,D/A,L/C,웨스턴 유니온 |
| 공급 능력: | 500 세트/달 |
| 장비 유형: | 쉘 및 튜브 열교환 기 | 설계 코드 및 표준: | ASME 섹션 VIII Div. 1, TEMA 클래스 R, NACE MR0175 / ISO 15156 |
|---|---|---|---|
| 쉘 소재: | ASME SA-516 Gr. 70 N(정규화) / ASME SA-106 Gr. 비 | 튜브 재질: | ASME SA-179 심리스 냉간인발 / ASME SA-213 TP316L |
| 욕조 재료: | ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266 | 채널 / 헤드 재질: | ASME SA-516 Gr. 70N |
| 볼트 체결 재료: | ASME SA-193 Gr. B7(스터드) 및 ASME SA-194 Gr. 2H(헤비 육각너트) | ||
| 강조하다: | 모넬 400 껍질 및 튜브 열 교환기,TEMA형 BEM 열 교환기,고정 튜브 잎 열 교환기 |
||

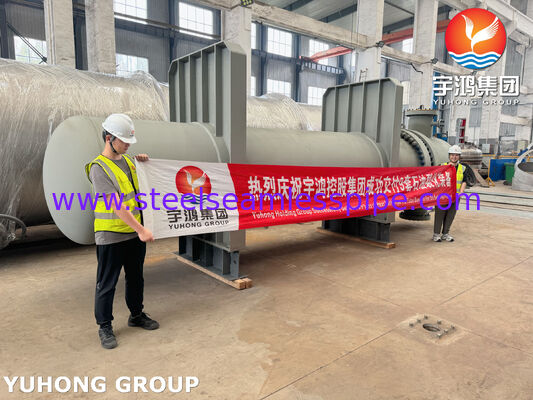

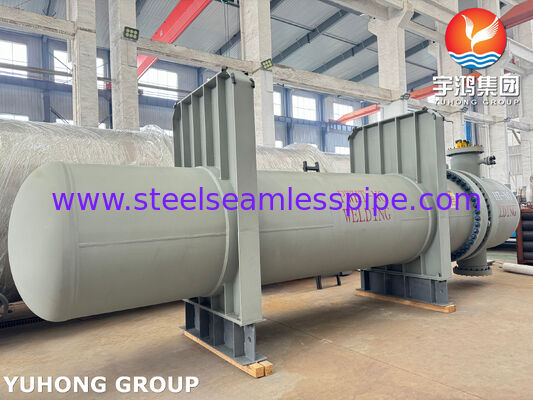

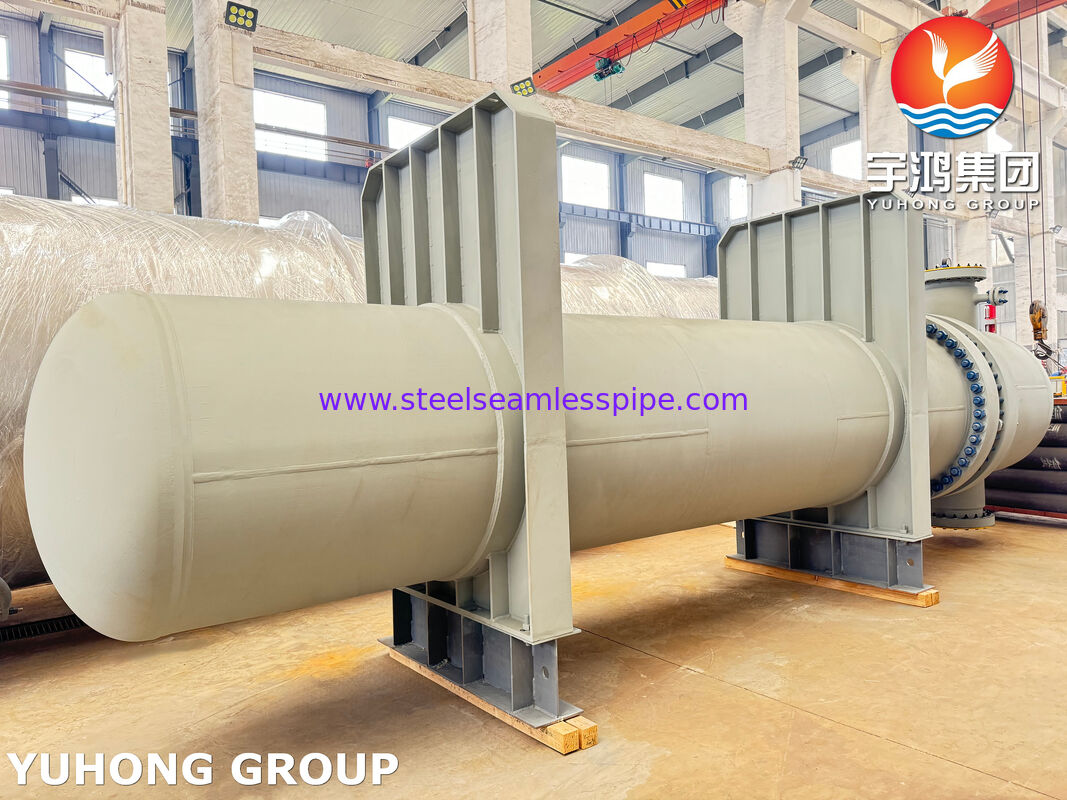

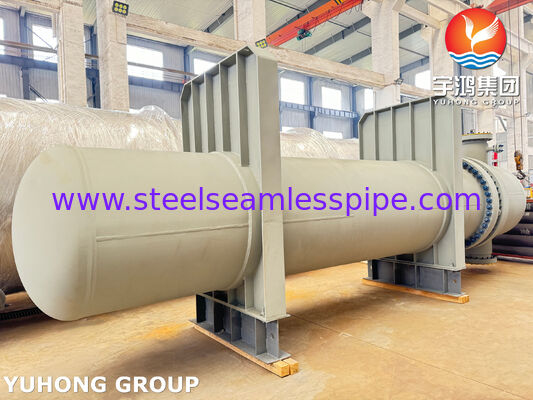

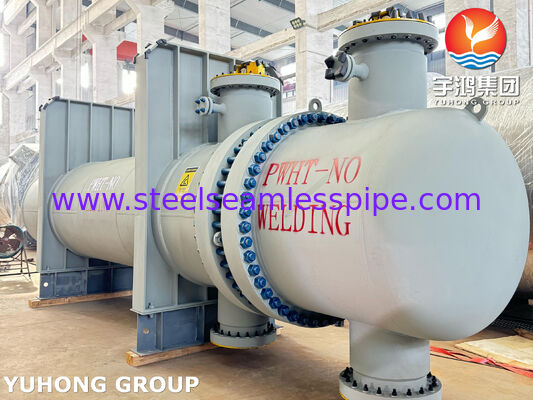

ASME VIII Div.1 TEMA R 껍질 및 튜브 열 교환기 중용 석유 및 가스 정유소 팀 열 교환기
| 매개 변수 / 속성 | 기술 사양 및 표준 |
| 장비의 종류 |
셸과 튜브 열 교환기
|
| 디자인 코드 & 표준 |
ASME 제8부 1부,TEMA 클래스 R,NACE MR0175 / ISO 15156
|
| 껍질 물질 |
ASME SA-516 Gr. 70 N(정상화) /ASME SA-106 Gr. B
|
| 튜브 재료 |
ASME SA-179꿰매지 않는 냉면ASME SA-213 TP316L
|
| 튜브 셰이트 자료 |
ASME SA-350 LF2 Cl. 1/ASME SA-105/ASME SA-266
|
| 채널 / 헤드 재료 |
ASME SA-516 Gr. 70 N
|
| 볼팅 재료 |
ASME SA-193 Gr. B7(Studs)ASME SA-194 Gr. 2H(중한 헥스 너트) |
| 가스켓 사양 |
SS316 + 내면 및 외면 고리 유연한 그래피트 나선 부리 가스켓 |
| 가혹 한 서비스 준수 |
HIC & SSCC NACE MR0175에 따라 테스트 |
이 압력 그릇은 무거운 용량의 껍질과 튜브입니다열 교환기엄격하게 설계된ASME 제8부 1부그리고TEMA 클래스 R표준고압, 고온, 석유 정제, 석유화학 처리,해상 및 육상 천연가스 처리 시설.
우리의 헌신적인 기술 전문가들에 의해 설계 및 제공, 이팀 열 교환기이 솔루션은 모트 맥도널드, 페트로젯, 쿠웨이트 에너지 등 엄격한 EPC 및 최종 사용자 사양을 완전히 준수합니다.장기적인 구조적 무결성과 최적의 열효율을 보장합니다..
| 구성 요소 | ASME / ASTM 재료 표준 | 배달/열처리 상태 |
| 껍질 실린더 |
ASME SA-516 Gr. 70 N/ASME SA-106 Gr. B
|
정상화 |
| 열 교환 튜브 |
ASME SA-179/ASME SA-213 TP316L
|
꿰매지 않는 냉수 |
| 튜브 잎 |
ASME SA-350 LF2 Cl. 1/ASME SA-266 Gr. 2
|
도장 |
| 채널 / 껍질 덮개 |
ASME SA-516 Gr. 70 N
|
정상화 |
| 노즐 & 플랜지 |
ASME SA-105/ASME SA-350 LF2
|
ASME B16.5 / B16.47 표준 |
| 바플 & 타이 스틱 |
ASME SA-240 316L/ASME SA-283 Gr. C
|
정밀 CNC 가공 |
| 압력 볼팅 |
ASME SA-193 Gr. B7/ASME SA-194 Gr. 2H
|
고상력 합금 강철 |
고 정밀 튜브와 튜브 잎 결합: a를 포함합니다튼튼성 가접 + 튼튼성 확장틈의 부식 방지 및 주기적인 열 부하에서 스트레스 부식 균열 (SCC) 을 방지하기 위한 합성 설계.
NACE MR0175 소금 서비스의 적합성모든 것ASME SA-516 Gr. 70 N압력 유지판은 엄격한 캔 열 분석, 미세 구조 검사 및 HIC/SSCC 테스트를 거칩니다..
TEMA 클래스 R 침식 보호: 무거운 용도로 장착임피닝 배프내부 튜브 뭉치를 직접적인 유체 침식과 고속 충돌으로부터 보호하기 위해 노즐 입구에서.
모듈 통합: 우리의 전문가에 의해 설계팀 열 교환기실전 설치와 유지보수를 효율화하기 위해 통합된 리프팅 럭, 정렬 핀 및 표준 플랜지 인터페이스를 갖춘 전문가.
파괴적이지 않은 검사 (NDE):
RT 방사선 검사: ASME Sec. V에 따라 껍질과 머리 전체 침투 부트 용접에 대한 100% 부피 검사.
UT / MT / PT: 100% 튜브 잎 가조에 초음파 테스트, 함께 자기 입자 / 액체 침투물 검사 노즐 코너 용접.
용접 후 열처리 (PWHT): ASME 코드 요구 사항에 따라 잔류 용접 스트레스를 완화하기 위해 압력 유지 껍질 및 채널을 위한 컴퓨터 제어 오븐에서 수행.
