| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 이중 H형 핀 튜브 | 재료: | ASTM A179 |
|---|---|---|---|
| 애플리케이션: | 폐열 회수 보일러 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | 이중 H형 핀 튜브,ASTM A179 탄소제철 핀 튜브,폐열 회수 보일러 튜브 |
||

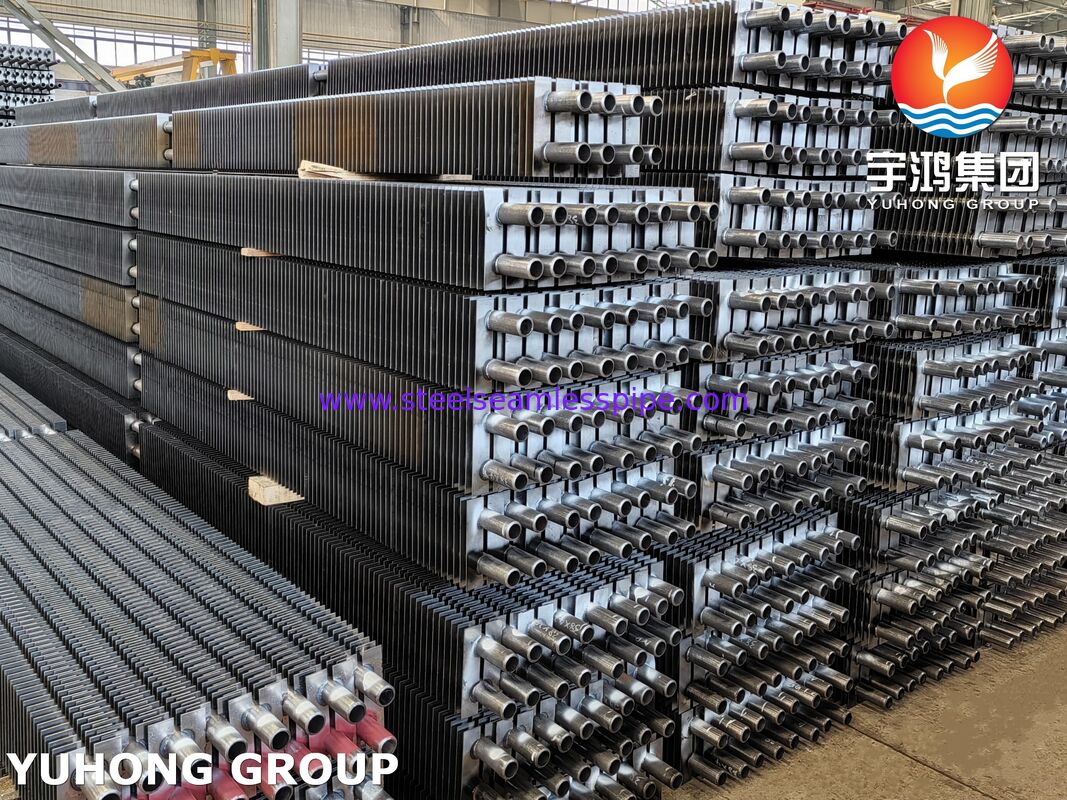

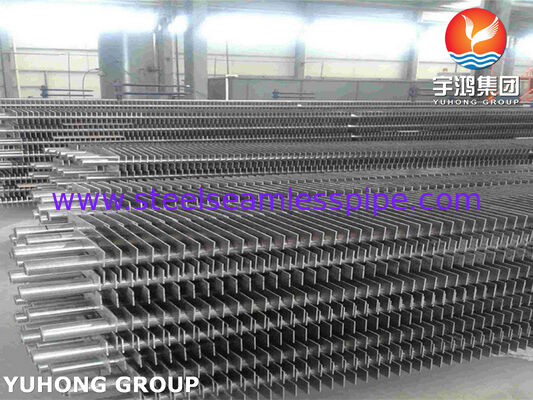

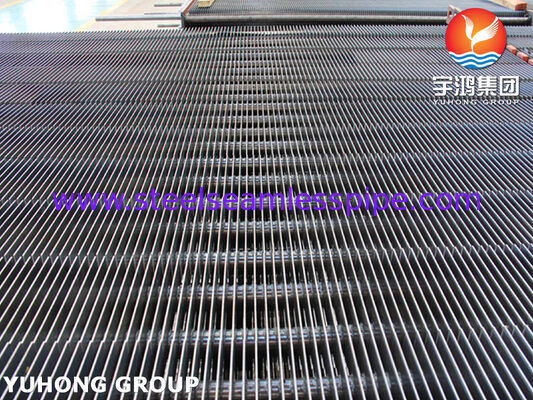

이중 H형 핀 튜브고효율 열전달 부품으로,폐열 회수 보일러, 산업용 경제기 및 에너지 절감 열 교환기 시스템.ASTM A179 직물 없는 탄소강 튜브, 이 지느러미 튜브는 배기 가스로부터 열을 회수하는 것이 중요한 응용 프로그램에서 우수한 열 성능, 기계적 신뢰성 및 긴 서비스 수명을 제공합니다.
독특한이중 H 핀 구조2개의 대칭 직사각형 날개로 구성되어 있으며, 기체관의 반대편에 용접되어 최적화된 가스 흐름 채널을 형성한다.일반 평면 파이프 또는 표준 나선 핀 파이프와 비교이중 H형 핀 튜브는 외부 열 전달 영역을 크게 증가시키면서 재 축적을 줄이고 가스 측의 오염에 대한 저항성을 향상시킵니다.
ASTM A179 재료는 뛰어난 열 전도성, 좋은 용접성 및 안정적인 기계 성능을 제공합니다.석탄로 작동하는 보일러, 가스로 작동하는 보일러, 바이오매스 보일러, 폐기물 소각 공장, 전력 생산 시스템 및 산업 폐기물 열 회수 장치.
이중 H-핀 설계는 열 교환 표면 영역을 확장하고 연소 가스 흐름의 격변을 증가시켜 전체 보일러 효율을 향상시키고 연료 소비를 줄입니다.
H 모양의 지느러미 사이의 개방된 가스 통로는 먼지 축적을 최소화하고 단단하게 포장 된 지느러미 구조에 비해 더 쉽게 청소 할 수 있으므로 더러운 배기가스 환경에 적합합니다.
지느러미는 ASTM A179 튜브 표면에 안전하게 용접되어 열 사이클, 진동 및 장기 작동 하에서 높은 구조적 안정성을 제공합니다.
이중 H형 날개 튜브는 일반적으로 다음과 같이 설치됩니다.
ASTM A179 / ASME SA179
열 교환기 및 응축기 용도로 설계된 저탄소 매듭제철 파이프
이중 H형 핀 튜브의 크기는 보일러 설계 요구 사항에 따라 사용자 정의 할 수 있습니다.
| 매개 변수 | 표준 범위 |
|---|---|
| 외부 지름 (OD) | 25.4mm ∼ 63.5mm |
| 벽 두께 | 20.0mm 6.0mm |
| 튜브 길이 | 3000mm 12000mm |
| 지느러미 높이 | 10mm 30mm |
| 핀 두께 | 10.0mm ∙ 2.5mm |
| 핀 피치 | 8mm 20mm |
| 핀 너비 | 20mm 50mm |
(고객의 도면 및 열 전달 요구 사항에 따라 사용자 정의 크기가 제공됩니다.)
이중 H형 핀 튜브의 생산 과정은 다음을 포함한다.
용접 과정 은 탁월 한 열전도성 을 유지 하는 동시에 지느러미 와 튜브 사이 에 강한 결합 을 보장 한다.
| 원소 | 최대 함수 (%) |
|---|---|
| 탄소 (C) | 00.06 ∼ 0.18 |
| 망간 (Mn) | 0.27 ¥ 0.63 |
| 포스포스 (P) | ≤ 0.035 |
| 황 (S) | ≤ 0.035 |
ASTM A179는 열 교환기 용도로 최적화된 저탄소 강철 등급으로, 정상적인 보일러 작동 조건에서 좋은 형성 능력과 부식 저항성을 제공합니다.
| 재산 | 요구 사항 |
|---|---|
| 팽창 강도 | ≥ 325 MPa |
| 생산력 | ≥ 180 MPa |
| 길쭉함 | ≥ 35% |
| 단단함 | 최대 72 HRB |
이 기계적 특성은 열 확장, 압력 변동 및 반복 된 난방 주기로 지속적인 작동을 위해 충분한 강도를 제공합니다.
신뢰성 및 국제 열 교환기 표준의 준수를 보장하기 위해, 이중 H형 핀 튜브는 포괄적인 품질 검사를 받는다.
사용 가능한 테스트 방법은 다음과 같습니다.
ASTM A179 튜브는 압력 저항과 누출 밀착성을 확인하기 위해 수압적으로 테스트됩니다.
최종 검사에는 다음을 포함합니다.
검사 문서는 고객 요구 사항에 따라 제공될 수 있으며, 다음을 포함합니다.
| 특징 | 두 개의 H형 핀 튜브 | 기존의 나선 핀 튜브 |
|---|---|---|
| 열 전달 영역 | 높은 | 중간 |
| 먼지 저항성 | 훌륭해요 | 중간 |
| 가스 흐름 저항 | 아래쪽 | 더 높은 |
| 청소 성능 | 가볍게 | 더 어려운 |
| 폐기물 가스에 적합 | 훌륭해요 | 한정된 |
ASTM A179에서 제조된 H형 이중지느러미 튜브는 다음과 같이 널리 사용됩니다.
고온 배기 가스로부터 에너지를 회수하여 증기 또는 열 공정 물을 생산합니다.
보일러에 들어가기 전에 공급수를 미리 가열함으로써 보일러 효율을 향상시킵니다.
열발전소의 에너지 회수 효율을 높이는 것
다음 분야에 적용됩니다.
우리의 이중 H형 핀 튜브는 보일러 효율을 향상시키고 산업 폐기물 열 소스에서 에너지 회수를 극대화하기위한 신뢰할 수있는 솔루션을 제공합니다.
