| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | HFW 핀 튜브 | 재료: | ASTM A269 TP321 |
|---|---|---|---|
| 애플리케이션: | 폐열 회수 시스템 | 패키지: | 철제 프레임 나무 케이스 |
고주파로 용접된 핀 튜브,ASTM A269 TP321 스테인리스 스틸고도로 요구되는 열 전달 부품입니다폐열 회수 시스템, 산업용 보일러, 가열용 히터, 배기 가스 열 교환기 및 에너지 절감 열 회수 장비.
고 주파수 저항 용접 기술을 사용하여, 지느러미는 지속적으로 튜브 표면에 용접되며, 탁월한 열 전달 효율과 함께 강한 금속 결합을 만듭니다.기계적 안정성, 진동 및 열 순환에 대한 저항.
ASTM A269 TP321은 티타늄으로 안정된 아우스테니틱 스테인리스 스틸로 고온에 노출된 후 곡물 간 부식에 뛰어난 저항력을 제공합니다.이것은 TP321 고주파 용접 핀 튜브를 특히높은 온도, 부식성 연소 가스와 장기간 연속 작동.
일반적인 윙 핀 튜브와 비교하면 고주파 용접 핀 튜브는 더 높은 핀 고정 강도, 더 나은 열 성능 및 연장된 수명을 제공합니다.가공을 위한 선택의 대상이 되는산업용 폐기물 열 회수 및 열 교환기 응용.
고 주파수 용접 과정은 지느러미와 기본 튜브 사이의 내구적인 연결을 만들어 열 저항을 최소화하고 진동 또는 열 확장으로 지느러미 느슨함을 방지합니다.
TP321 스테인리스 스틸은 높은 온도에서 좋은 기계적 강도와 산화 저항성을 유지하여 배기가스 회수 및 고온 열 교환 시스템에 적합합니다.
TP321의 티타늄 안정화는 용접 및 고온 서비스 중 탄화물 침착을 줄여 덩어리 간의 부식에 대한 저항성을 향상시킵니다.
용접 된 지느러미에 의해 제공되는 외부 표면 면적의 증가는 배기가스, 연소 시스템,그리고 산업 과정.
스테인레스 스틸 튜브 재료와 용접 된 핀 구조의 조합은 열 피로, 부식 및 기계적 스트레스에 대한 탁월한 저항을 제공합니다.
ASTM A269 TP321 고주파 용접 핀 튜브는 다음과 같이 널리 사용됩니다.
| 항목 | 사양 |
|---|---|
| 제품 종류 | 고주파 용접된 핀 튜브 |
| 기본 튜브 재료 | ASTM A269 TP321 스테인리스 스틸 |
| 제조 과정 | 고주파 저항 용접 |
| 튜브 표준 | ASTM A269 |
| 튜브 종류 | 꿰매지 않은 / 용접 된 스테인리스 스틸 튜브 |
| 핀 재료 | 스테인리스 스틸 TP321 / TP304 / 맞춤형 |
| 핀 타입 | 고체지느러미 또는 톱니지느러미 |
| 표면 처리 | 비클링, 패시베이션, 폴리싱 (선택) |
| 길이 | 최대 18000mm (자격화 가능) |
다음 차원은 일반적으로 폐기물 열 회수 응용 프로그램에 생산됩니다:
| 외부 지름 | 벽 두께 |
|---|---|
| 12.7mm | 10.0~2.0mm |
| 150.88mm | 10.0~2.5mm |
| 190.05mm | 10.2~3.0mm |
| 25.4mm | 10.5~3.5mm |
| 31.75mm | 1.5·4.0mm |
| 38.1mm | 20.05.0mm |
| 50.8mm | 2.5~6.0mm |
| 63.5mm | 30.06.5mm |
(열교환기의 설계 요구 사항에 따라 사용자 정의 크기가 제공됩니다.)
| 매개 변수 | 표준 범위 |
|---|---|
| 지느러미 높이 | 8~30mm |
| 핀 두께 | 0.3·1.0mm |
| 핀 피치 | 2.5·8느느러미/인치 |
| 핀 타입 | 고체 / 톱니 모양 |
| 핀 배열 | 단일 시작 / 복수 시작 |
| 최대 튜브 길이 | 최대 18m |
생산 과정에는 다음이 포함됩니다.
폐열 회수 시스템에서 신뢰성 있는 성능을 보장하기 위해, TP321 고주파 용접 핀 파이프는 엄격한 품질 검사를 받는다.

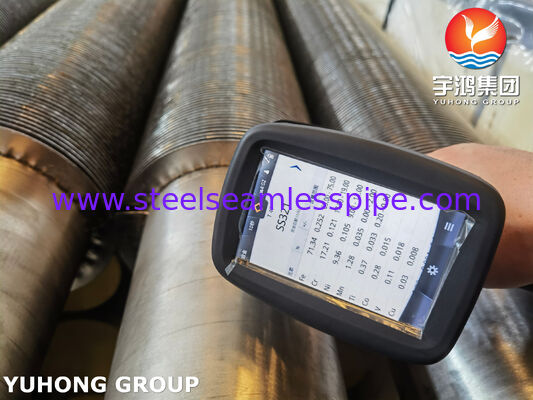

광학 방출 분광 (OES) 또는 동등한 방법을 사용하여 합금 성분을 검증합니다.
다음을 포함합니다.
확인된 매개 변수는 다음을 포함합니다.
다음을 포함합니다.
사용 가능한 시험 방법:
다음을 포함합니다.
| 원소 | 최대 / 범위 |
|---|---|
| 탄소 (C) | ≤0.08 |
| 실리콘 (Si) | ≤1.00 |
| 망간 (Mn) | ≤ 200 |
| 포스포스 (P) | ≤0.045 |
| 황 (S) | ≤0.030 |
| 크롬 (Cr) | 170.0190 |
| 니켈 (Ni) | 90.0120 |
| 티타늄 (Ti) | 5 × Cmin ∼ 0.70 |
| 철 (Fe) | 재고 |
| 재산 | 요구 사항 |
|---|---|
| 팽창 강도 | ≥515 MPa |
| 수익력 (0.2% 오프셋) | ≥205 MPa |
| 길쭉함 | ≥35% |
| 강도 (기반적) | ≤HRB 90 |
| 밀도 | 약 7.9g/cm3 |
ASTM A269 TP321 고주파 용접 핀 튜브는 다음을 제공합니다.
이러한 장점은 에너지 효율을 높이고 운영 비용을 줄이려는 산업에 효과적인 선택으로 만듭니다.
우리는 국제 표준에 따라 웰딩 핀 튜브를 제조하고 엄격한 통제를 통해:
고온 배기가스 시스템, 산업용 보일러 및 정제 공장 열 회수 장비 등 다양한 폐기물 열 회수 설계에 맞춤형 솔루션이 제공됩니다.
