| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 상처 지느러미 튜브 | 재료: | ASME SA179 |
|---|---|---|---|
| 애플리케이션: | 공냉식 열교환기 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | 열교환기용 KL형 핀튜브,ASME SA179 탄소강 핀튜브,공랭식 열교환기 핀튜브 |
||
ASME SA179 소재로 제조된 KL형 핀 튜브용도로 설계된 널리 사용되는 열 전달 부품입니다.공기 냉각 열 교환기 (ACHE), 산업 냉각기, 응축기 및 공정 열 교환기이 제품은 꿰매지 않은 냉면 저탄소 강철을 결합합니다.ASME SA179 기본 튜브알루미늄 L-발지느러미가 기계적으로 특별히 뭉클된 튜브 표면에 고정되어 있습니다.
KL 핀링 프로세스는 기존 L형 핀 튜브에 비해 튜브와 핀 사이에 더 강한 기계적 연결을 만듭니다.뭉클 된 튜브 표면 은 접촉 압력 을 증가 시키고 날개 안정성 을 향상 시킨다, KL 플린트 튜브를열순환, 진동 및 지속적인 야외 작업.
ASME SA179 KL 핀 튜브는 일반적으로 선택됩니다정유 공장, 석유화학 공장, 천연가스 시설, 전력 생산 시스템, HVAC 장비 및 산업 냉각 장치효율적인 공기 쪽 열 전달과 안정적인 장기 성능이 필요한 경우
KL 핀 디자인은 다음과 같은 것을 사용합니다.
이 구조는 온도 변동과 장비 진동으로 인한 지느러미 느슨화에 대한 더 나은 저항을 제공합니다.
연장된 지느러미 표면은 외부 열 전달 영역을 증가시켜 공기 냉각 열 교환기가 장비 발자국을 줄임으로써 더 높은 열 성능을 달성 할 수 있습니다.
ASME SA179 저탄소 철강 튜브는:
KL 핀드 튜브는 성능과 경제성 사이의 균형을 제공하여 중온도 공기 냉각 애플리케이션에 가장 선호되는 핀 튜브 디자인 중 하나입니다.
ASME SA179 KL 핀 튜브는 다음과 같이 널리 사용됩니다.
| 항목 | 전형적인 사양 |
|---|---|
| 기본 튜브 재료 | ASME SA179 꿰매지 않은 냉면 저탄소 강철 |
| 핀 타입 | KL 타입 (Knurled L-Foot Wrapped Fin) |
| 핀 재료 | 알루미늄 1060 / 알루미늄 1100 / 구리 (선택) |
| 튜브 외부 지름 | 12.7mm ¥ 38.1mm (1/2" ¥ 1-1/2") |
| 튜브 벽 두께 | 10.0mm ∙ 3.5mm |
| 튜브 길이 | 3,000 mm ∙ 18,000 mm |
| 지느러미 높이 | 8mm 19mm |
| 핀 두께 | 00.25mm 0.50mm |
| 핀 피치 | 1.5mm ∼ 3.5mm (약 7~17피드/인치) |
| 최대 사용 온도 | 일반적으로 지느러미 재료와 작동 조건에 따라 250°C까지 |
사용자 정의 KL 핀 튜브 크기는 고객의 도면, 열 설계 요구 사항 및 열 교환기 제조업체의 사양에 따라 생산 될 수 있습니다.
ASME SA179은 파이브형 열 교환기, 응축기 및 유사한 열 전달 장비에 대한 무선 냉면 저탄소 강철 튜브를 지정합니다.
전형적인 화학 성분:
| 원소 | 요구 사항 |
|---|---|
| 탄소 (C) | 00.06 0.18% |
| 망간 (Mn) | 00.27 0.63% |
| 포스포스 (P) | ≤0.035% |
| 황 (S) | ≤0.035% |
제어 된 저탄소 구성이 KL 핀링 과정에서 우수한 가공성, 냉동 작업 성능 및 균열에 대한 저항을 제공합니다.
전형적인 기계적 요구 사항:
| 재산 | 최소 요구 사항 |
|---|---|
| 팽창 강도 | 325 MPa |
| 생산력 | 180MPa |
| 길쭉함 | 35% |
| 단단함 | 최대 72 HRB |
이 기계적 특성은 튜브가 제조 프로세스를 견딜 수 있고 열 교환기 작동 중 구조적 신뢰성을 유지할 수 있음을 보장합니다.
ASME SA179 매듭없는 튜브는 다음을 검사합니다.
외부 튜브 표면은 튜브와 핀 사이의 결합 영역을 증가시키기 위해 기계적으로 뭉클한 패턴으로 처리됩니다.
알루미늄 L 모양의 핀 스트립이 뭉클 된 튜브 주위에 지속적으로 싸여있어 단단한 기계적 연결을 형성합니다.
핀 발은 접촉 품질과 열 전달 효율을 향상시키기 위해 튜브 표면에 단단히 압박됩니다.

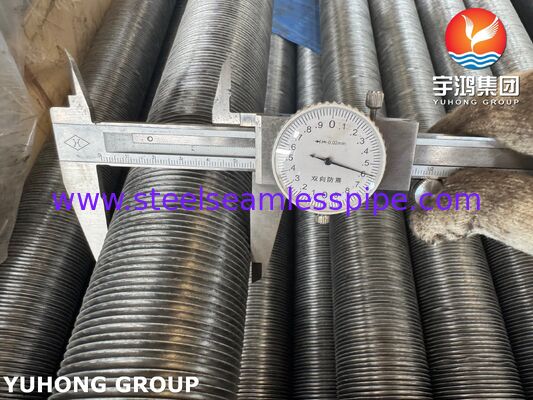

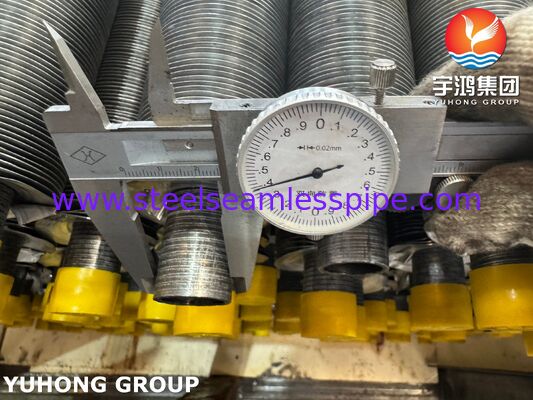

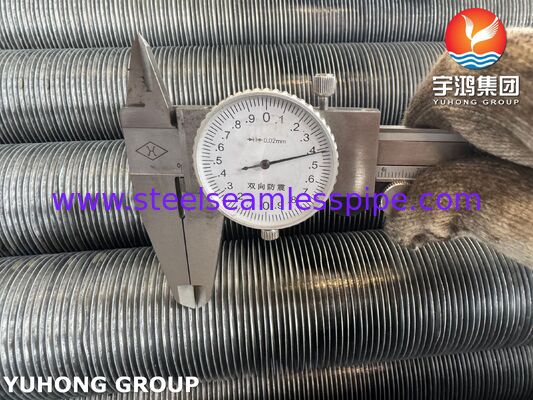

완성된 KL 핀 튜브는 차원의 정확성, 핀 고정 품질 및 표면 상태를 검사합니다.
ASME SA179 요구 사항과 고객 사양을 준수하기 위해 KL 핀 튜브는 철저한 검사를 받는다.
사용 가능한 문서에는 다음이 포함됩니다.
| 산업 | 전형적 장비 |
|---|---|
| 석유 및 가스 | 공기 냉각기, 공정 응축기 |
| 석유화학 | 가스 냉각기, 탄화수소 교환기 |
| 화학 가공 | 열 회수 시스템 |
| 전력 생산 | 냉각 장비 |
| HVAC 및 냉장 | 콘덴싱 단위 |
| 산업 제조업 | 프로세스 냉각 시스템 |
ASME SA179 KL 핀 튜브는 필요한 공기 냉각 열 교환기 애플리케이션에 대한 신뢰할 수있는 솔루션을 제공합니다.효율적인 열 전달, 안전한 핀 고정 및 경제적인 운영고품질의 매듭 없는 탄소 강철 튜브와 기계적으로 잠금 된 알루미늄 핀의 조합은 까다로운 산업 환경에서 안정적인 성능을 제공합니다.
우수한 제조 가능성, 입증 된 열 전달 능력 및 광범위한 응용 유연성으로, KL 핀 튜브는 설계 엔지니어에게 선호되는 선택입니다.공기 냉각기, 콘덴서 및 산업용 열 교환기 시스템.
