| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 압출 된 핀 튜브 | 재료: | ASTM A192 + 알루미늄 1060 |
|---|---|---|---|
| 애플리케이션: | 공냉식 콘덴서 | 패키지: | 철제 프레임 나무 케이스 |

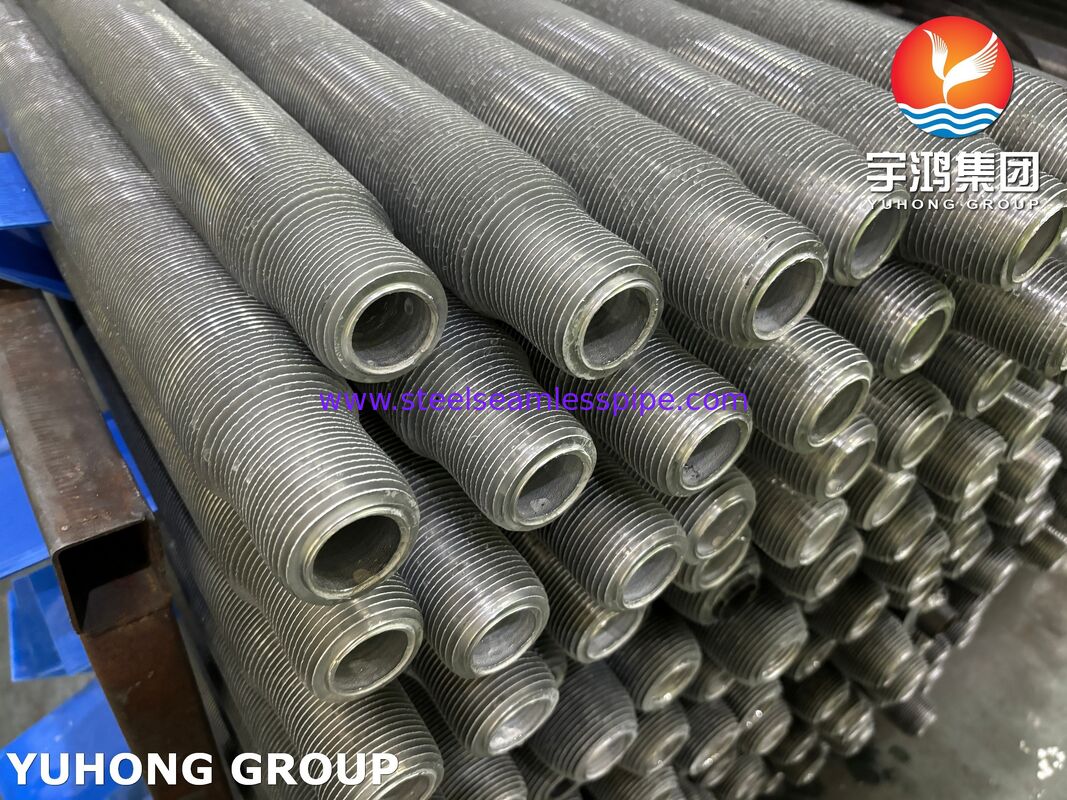

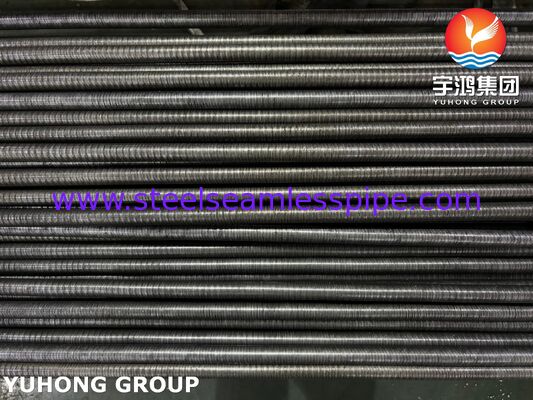

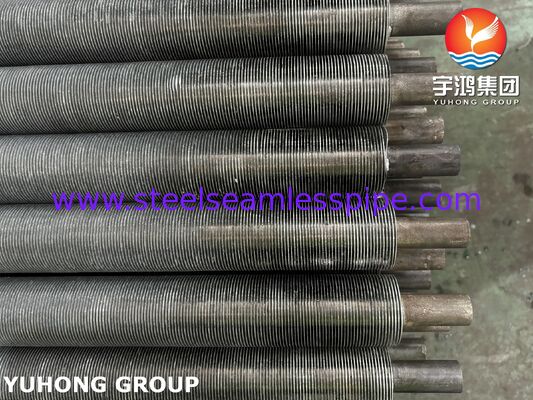

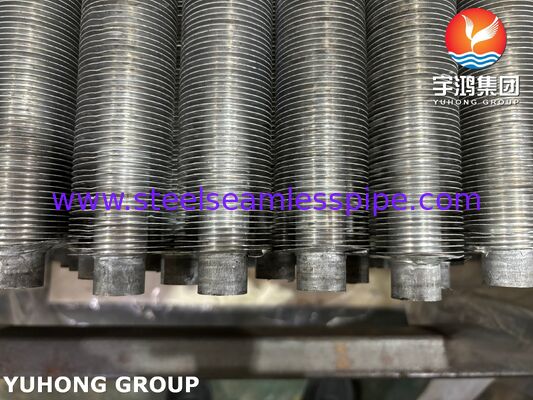

공냉식 콘덴서용 압출 핀 튜브안정적인 열 성능, 내부식성 및 긴 서비스 수명이 요구되는 까다로운 냉각 응용 분야를 위해 설계된 고효율 열 전달 구성 요소입니다. 고품질로 제조ASTM A192 탄소강 베이스 튜브그리고알루미늄 1060 외부 핀 재질, 이 튜브는 우수한 열교환 능력을 제공합니다.공냉식 응축기(ACC), 발전소 냉각 시스템, 석유화학 시설, 정유 시설, 산업용 열 회수 장비.
압출 제조 공정은 강철 튜브 주위에 일체형 알루미늄 핀 구조를 형성하여 핀과 튜브 사이에 강력한 기계적 결합을 생성합니다. 기존의 포장 또는 용접 핀 튜브와 비교하여 압출 핀 튜브는 향상된 접촉 안정성, 강화된 부식 방지, 진동 및 열 순환에 대한 탁월한 저항성을 제공합니다.
ASTM A192 탄소강 튜브와 알루미늄 1060 핀의 조합은 기계적 강도, 열 전도성 및 경제적 작동의 최적화된 균형을 제공하여 대규모 공냉식 열 교환기 시스템에 널리 사용됩니다.
알루미늄 핀은 강철 튜브의 외부 표면으로 기계적으로 압출되어 다음을 보장합니다.
압출 과정에서 알루미늄은 튜브 표면 주위에 지속적인 보호층을 형성하여 탄소강 튜브를 대기 부식으로부터 보호하고 실외 설치 시 서비스 신뢰성을 향상시킵니다.
알루미늄 1060은 뛰어난 열 전도성을 제공하여 경량 구조를 유지하면서 공냉식 응축기에서 효율적인 열 방출을 가능하게 합니다.
압출 핀 튜브는 일반적으로 다음 분야에 적용됩니다.
압출 핀 튜브는 ACC 시스템에서 다음 용도로 널리 사용됩니다.
적합 대상:
일반적인 응용 분야는 다음과 같습니다.
| 목 | 사양 |
|---|---|
| 제품명 | 압출 핀 튜브 |
| 애플리케이션 | 공냉식 콘덴서 / 공냉식 열교환기 |
| 기본 튜브 재질 | ASTM A192 탄소강 |
| 핀 재질 | 알루미늄 1060 |
| 제조방법 | 알루미늄 압출 성형 |
| 튜브형 | 원활한 탄소강 튜브 |
| 핀 유형 | 일체형 압출 알루미늄 핀 |
| 표면 상태 | 밀 마무리 / 맞춤형 처리 |
| 표준 길이 | 6,000mm / 12,000mm(맞춤형 길이 가능) |
공냉식 응축기 적용을 위해 일반적으로 다음 치수가 생성됩니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 외경 | 19.05mm – 38.10mm |
| 벽 두께 | 1.65mm – 3.50mm |
| 튜브 길이 | 3,000mm – 15,000mm |
일반적인 크기는 다음과 같습니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 핀 외경 | 40mm – 80mm |
| 핀 높이 | 8mm – 22mm |
| 핀 두께 | 0.3mm – 0.6mm |
| 핀 밀도 | 394 – 630핀/미터 |
(고객 도면 및 열 설계 요구 사항에 따라 맞춤형 치수를 제작할 수 있습니다.)
ASTM A192는 고온 및 압력 열전달 응용 분야에 널리 사용되는 이음매 없는 탄소강 보일러 및 열교환기 튜브 사양입니다.
| 요소 | 최대 / 요구 사항 |
|---|---|
| 탄소(C) | 0.06~0.18% 이하 |
| 망간(Mn) | 0.27~0.63% |
| 인(P) | 0.035% 이하 |
| 유황(S) | 0.035% 이하 |
| 실리콘(Si) | 0.25% 이하 |
| 재산 | 요구 사항 |
|---|---|
| 인장강도 | ≥325MPa |
| 항복 강도 | ≥180MPa |
| 연장 | ≥35% |
알루미늄 1060은 상업적으로 순수한 알루미늄 합금으로 열전도율과 내식성이 우수합니다.
| 요소 | 콘텐츠 |
|---|---|
| 알루미늄(Al) | ≥99.60% |
| 실리콘(Si) | 0.25% 이하 |
| 철(Fe) | 0.35% 이하 |
| 구리(Cu) | 0.05% 이하 |
| 망간(Mn) | 0.03% 이하 |
| 마그네슘(Mg) | 0.03% 이하 |
| 아연(Zn) | 0.05% 이하 |
| 재산 | 일반적인 값 |
|---|---|
| 인장강도 | 75~135MPa |
| 항복 강도 | 20~95MPa |
| 연장 | 20~45% |
| 열전도율 | 대략. 230W/m·K |
생산 과정에는 다음이 포함됩니다.
공냉식 응축기 시스템의 안정적인 작동을 보장하기 위해 압출 핀 튜브는 엄격한 품질 검사를 거칩니다.
포함:
일반적인 방법:
확인된 매개변수는 다음과 같습니다.
다음을 확인하기 위해 수행되었습니다.
고객 사양 및 프로젝트 요구 사항에 따라 수압 또는 공압 테스트를 수행할 수 있습니다.
