| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 임베디드 핀 튜브 | 재료: | 톱니 모양의 핀 튜브 |
|---|---|---|---|
| 애플리케이션: | 임베디드 핀 튜브 | 패키지: | 철제 프레임 나무 케이스 |

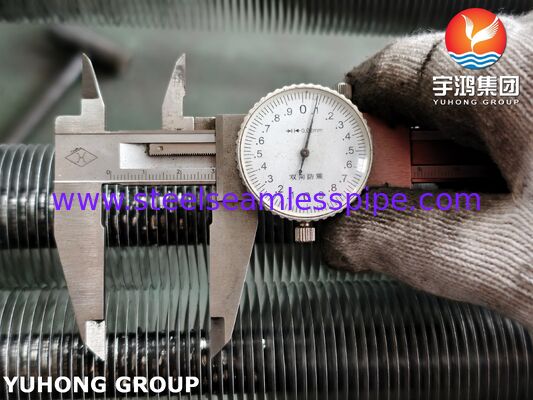

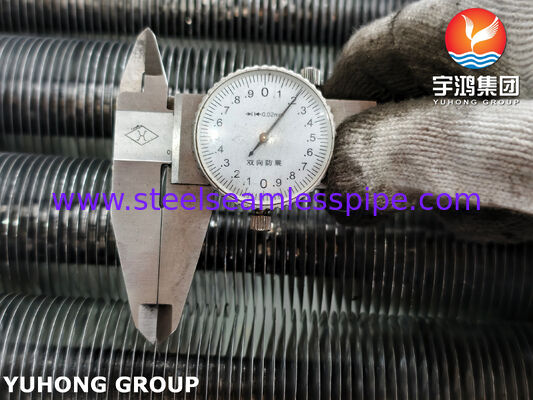

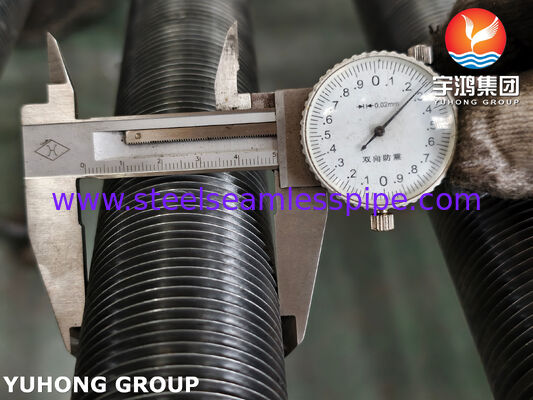

공기 냉각기 콘덴서용 내장형 핀 튜브위해 설계된 고성능 열 전달 부품입니다.공냉식 응축기 시스템(ACC)대규모 산업용 냉각 애플리케이션. 다음으로 제조됨AL1060 알루미늄 내장 핀과 결합된 GOST 550-2020 탄소강 베이스 튜브, 이 튜브는 우수한 열 전도성, 기계적 강도 및 장기 내식성을 제공합니다.
임베디드 핀 구조는 강철 튜브의 외부 표면에 나선형 홈을 가공하고 그루브에 알루미늄 핀을 단단히 매립하여 생산됩니다. 이 기계적 결합 방법은 내구성이 뛰어난 핀-튜브 연결을 생성하여 높은 진동, 열 순환 및 실외 작동 조건에서도 효율적인 열 전달을 보장합니다.
이 핀 튜브는 널리 적용됩니다발전소, 석유화학 시설, 정유소, 천연가스 처리 공장, 산업용 증기 응축 시스템, 안정적인 방열 성능과 긴 서비스 수명이 필수적인 곳입니다.
AL1060 알루미늄 핀은 뛰어난 열 전도성을 제공하여 베어 튜브에 비해 외부 열 전달 영역을 크게 늘립니다. 확대된 표면적은 공기 측 열 전달 효율을 향상시켜 컴팩트한 응축기 설계를 가능하게 합니다.
임베디드 핀 제조 공정은 알루미늄 핀과 강철 튜브 사이에 견고한 기계적 연결을 생성합니다. 이는 온도 변동, 진동 및 장기간 작동 중에 핀이 느슨해지는 것을 방지합니다.
알루미늄 핀은 자연적으로 보호 산화물 층을 형성하여 대기 부식에 대한 저항력을 제공합니다. GOST 550-2020 강철 튜브는 콘덴서 서비스를 위한 안정적인 압력 베어링 기능을 제공합니다.
내장형 핀 튜브는 특히 다음에 노출되는 공냉식 콘덴서에 적합합니다.
| 목 | 사양 범위 |
|---|---|
| 기본 튜브 재질 | GOST 550-2020 탄소강 |
| 핀 소재 | AL1060 알루미늄 |
| 튜브형 | 원활한 스틸 튜브 |
| 제조 유형 | 내장형/홈이 있는 L자형 기계식 접착 핀 튜브 |
| 튜브 외경 | 25.4mm – 76.2mm |
| 튜브 벽 두께 | 2.0mm – 8.0mm |
| 튜브 길이 | 3,000mm – 18,000mm |
| 핀 높이 | 8mm – 20mm |
| 핀 두께 | 0.2mm – 0.5mm |
| 핀 피치 | 2.0mm – 5.0mm |
| 최대 작동 온도 | 최대 약 300°C(설계 조건에 따라 다름) |
고객 도면 및 콘덴서 설계 요구 사항에 따라 맞춤형 치수를 사용할 수 있습니다.
내장된 핀 튜브로 제조됨GOST 550-2020 + AL1060 자료일반적으로 다음과 같은 용도로 사용됩니다.
신뢰성과 산업용 열 교환기 요구 사항 준수를 보장하기 위해 내장형 핀 튜브는 포괄적인 검사 절차를 거칩니다.
| 요소 | 대표적인 함량(%) |
|---|---|
| 탄소(C) | ≤ 0.25 |
| 실리콘(Si) | 0.17 – 0.37 |
| 망간(Mn) | 0.35 – 0.80 |
| 인(P) | ≤ 0.035 |
| 유황(S) | ≤ 0.035 |
| 철(Fe) | 균형 |
화학 성분은 고객이 지정한 특정 GOST 강종 등급에 따라 달라질 수 있습니다.
| 요소 | 대표적인 함량(%) |
|---|---|
| 알루미늄(Al) | ≥ 99.60 |
| 실리콘(Si) | ≤ 0.25 |
| 철(Fe) | ≤ 0.35 |
| 구리(Cu) | ≤ 0.05 |
| 망간(Mn) | ≤ 0.03 |
| 마그네슘(Mg) | ≤ 0.03 |
| 아연(Zn) | ≤ 0.05 |
| 재산 | 요구 사항 |
|---|---|
| 인장강도 | 370~500MPa |
| 항복 강도 | ≥ 215MPa |
| 연장 | ≥ 20% |
| 경도 | 해당 등급 요구 사항에 따라 |
| 재산 | 일반적인 값 |
|---|---|
| 인장강도 | 70~130MPa |
| 항복 강도 | 20~80MPa |
| 연장 | ≥ 20% |
| 밀도 | 2.70g/cm³ |
| 열전도율 | 대략. 230W/m·K |
