| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 톱니 모양의 핀 튜브 | 재료: | ASTM A335 P11 |
|---|---|---|---|
| 애플리케이션: | 열교환기와 보일러 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | 톱니 모양 톱니 모양 튜브 ASTM A335 P11,고효율 열전달관,보일러 |
||
ASTM A335 P11 합금강으로 제조된 톱니 모양의 핀 튜브고온 및 고압 응용 분야에서 열 효율을 향상시키도록 설계된 고급 열 전달 부품입니다. 튜브의 외부 표면적을 늘림으로써 톱니 모양의 핀은 우수한 기계적 강도와 열 응력에 대한 저항성을 유지하면서 열 전달 성능을 크게 향상시킵니다.
ASTM A335 P11은 우수한 고온 강도, 크리프 저항성 및 내산화성으로 인해 발전, 석유화학 및 산업용 보일러 시스템에 널리 사용되는 크롬-몰리브덴 합금강 등급입니다. 톱니 모양의 핀 디자인과 결합된 P11 핀 튜브는 다음에 이상적인 솔루션을 제공합니다.보일러 절약 장치, 과열기, 재열기, 폐열 회수 장치 및 산업용 열교환기.
당사의 톱니형 핀 튜브는 제어된 생산 공정을 통해 제조되어 까다로운 작동 조건에서도 안정적인 핀 부착, 치수 정확도 및 긴 서비스 수명을 보장합니다.
ASTM A335 P11 톱니 모양의 핀 튜브는 일반적으로 다음 분야에 사용됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 톱니 모양의 핀 튜브 |
| 기본 튜브 재질 | ASTM A335 P11 |
| 재료 표준 | ASTM A335 / ASME SA335 |
| 튜브형 | 원활한 합금강 튜브 |
| 핀 소재 | 탄소강 / 합금강 / 스테인레스 강 (고객 요구 사항에 따라) |
| 제조방법 | 고주파 용접 톱니 모양의 핀 |
| 핀 유형 | 톱니 모양/분절형 나선형 핀 |
| 표면 상태 | 베어 튜브, 코팅 또는 필요에 따라 처리 |
| 길이 | 최대 18,000mm(맞춤형 길이 가능) |
| 검사기준 | ASTM, ASME, EN, 고객 사양 |
ASTM A335 P11 톱니형 핀 튜브에는 일반적으로 다음 치수가 제공됩니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 외경 | 25.4mm – 76.2mm |
| 튜브 벽 두께 | 2.5mm – 10mm |
| 튜브 길이 | 3,000mm – 18,000mm |
| 매개변수 | 일반적인 범위 |
|---|---|

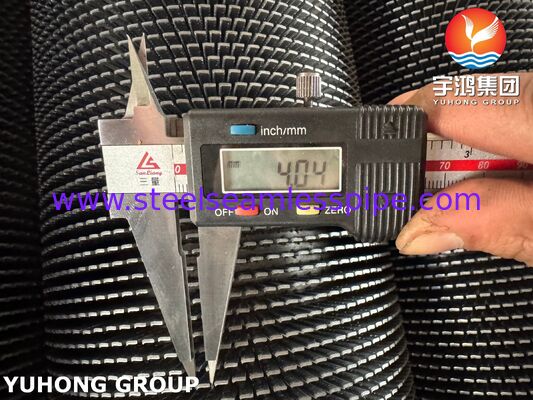

| 핀 높이 | 10mm – 25mm |
| 핀 두께 | 0.8mm – 2.5mm |
| 핀 피치 | 2.3mm – 8mm |
| 핀 밀도 | 125 – 430핀/미터 |
| 톱니 깊이 | 5mm – 30mm |
치수는 열교환기 설계 요구 사항, 작동 조건 및 고객 도면에 따라 맞춤화될 수 있습니다.
| 요소 | 구성 (%) |
|---|---|
| 탄소(C) | 0.05 – 0.15 |
| 망간(Mn) | 0.30 – 0.60 |
| 실리콘(Si) | 0.50 – 1.00 |
| 크롬(Cr) | 1.00 – 1.50 |
| 몰리브덴(Mo) | 0.44 – 0.65 |
| 인(P) | 최대 0.025 |
| 유황(S) | 최대 0.025 |
크롬 및 몰리브덴 합금 원소는 향상된 내산화성, 향상된 크리프 강도 및 고온에서의 향상된 성능을 제공합니다.
| 재산 | 요구 사항 |
|---|---|
| 인장강도 | ≥ 415MPa |
| 항복 강도 | ≥ 205MPa |
| 연장 | ≥ 30% |
| 경도 | ASTM A335 요구 사항에 따름 |
| 열처리 | 정규화 및 템퍼링 |
ASTM A335 P11 튜브는 고온 서비스를 위한 강도, 인성 및 열 안정성의 균형 잡힌 조합을 달성하기 위해 열처리됩니다.

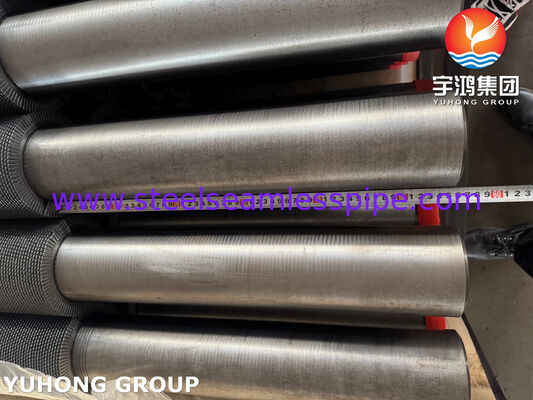

고품질 ASTM A335 P11 이음매 없는 튜브는 치수 및 재료 요구 사항에 따라 검사 및 준비됩니다.
톱니 모양의 핀은 고주파 저항 용접 기술을 사용하여 튜브 표면에 지속적으로 용접되어 핀과 튜브 사이의 강력한 금속 결합을 보장합니다.
핀 스트립은 톱니 모양 구조로 가공되어 난류를 증가시키고 열 전달 효율을 향상시킵니다.
제품의 신뢰성을 확보하기 위해 최종 열처리, 세척, 치수보정 등을 실시합니다.
각 튜브는 배송 전에 엄격한 품질 관리를 거칩니다.
까다로운 산업 환경에서 신뢰성을 보장하기 위해 ASTM A335 P11 톱니 모양 핀 튜브는 다음을 통해 검사됩니다.
| 특징 | 일반 튜브 | 톱니 모양의 핀 튜브 |
|---|---|---|
| 열전달 면적 | 제한된 | 대폭 증가 |
| 가스측 열 전달 | 보통의 | 난기류로 인해 개선됨 |
| 장비 크기 | 더 크게 | 더욱 컴팩트한 디자인 |
| 열효율 | 기준 | 효율성 향상 |
| 파울링 제어 | 낮추다 | 더 나은 공기 흐름 방해 |
ASTM A335 P11 톱니형 핀 튜브는 다음과 같은 최적화된 조합을 제공합니다.
고압 및 고온 작동 조건에서 신뢰할 수 있는 성능이 필요한 효율적인 보일러 및 열 회수 시스템을 설계하는 엔지니어가 선호하는 선택입니다.
