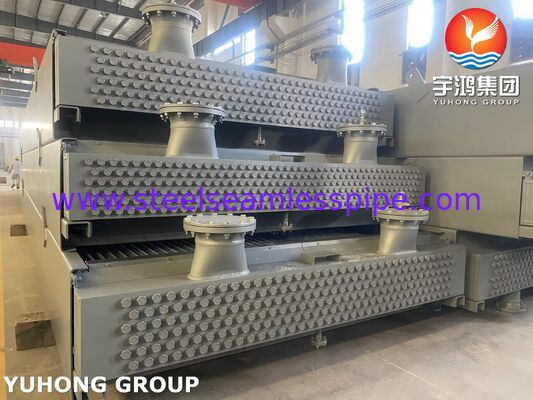

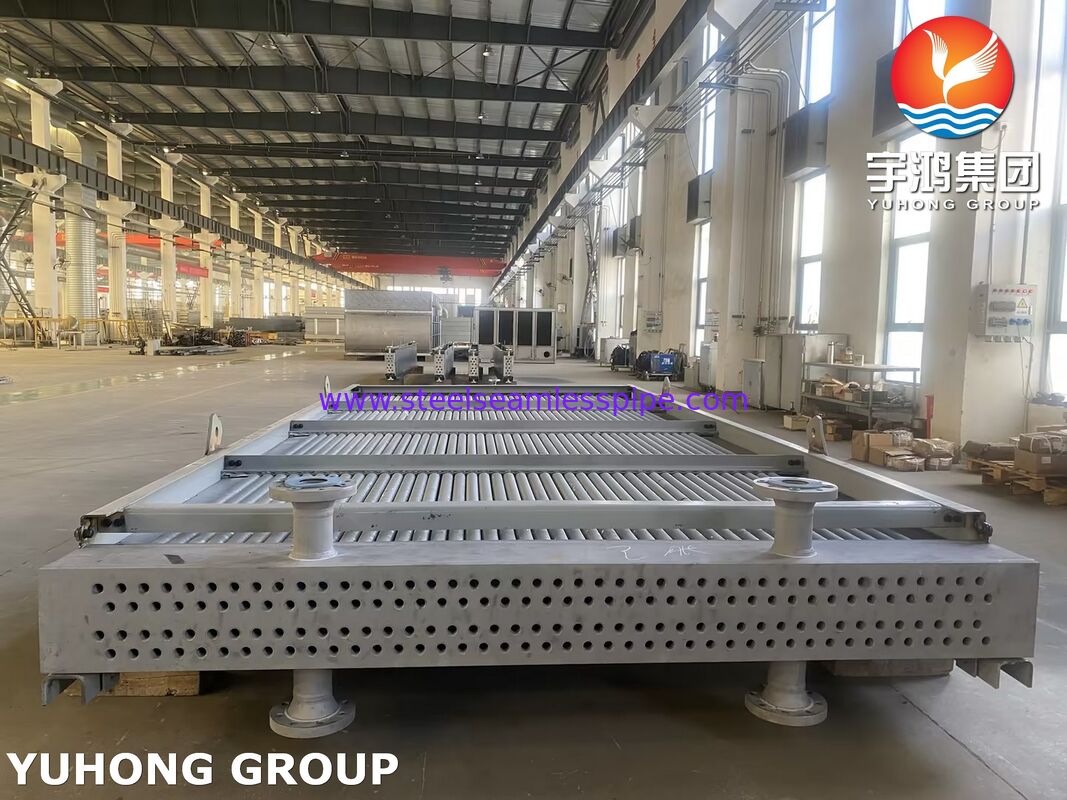

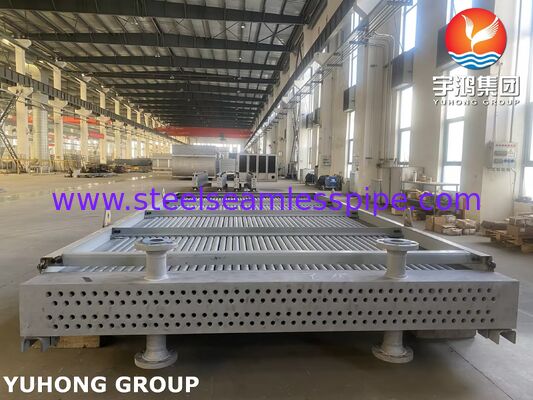

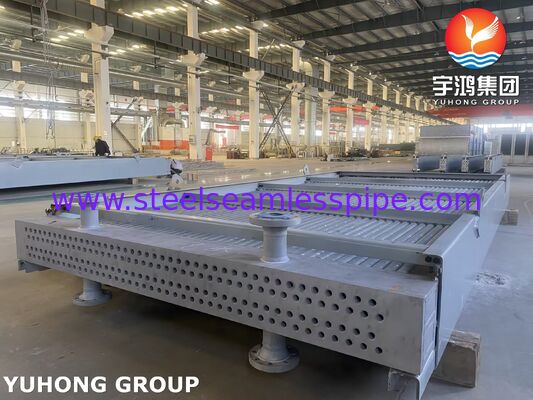

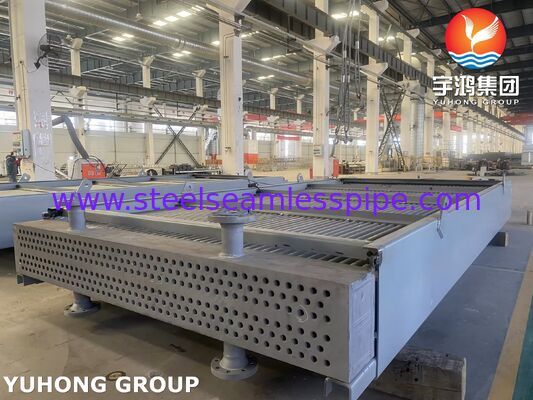

API 661 유도 설계 ASTM A214 파이브 알루미늄 핀 공기 냉각기 석유 및 가스 정제 공장

API 661 유도 도출 ASTM A214 튜브 알루미늄 핀 공기 냉각기석유 및 가스

정유소

엄격하게 설계된API 661그리고ASME 제8부, 1부표준,이 무거운 직무공기 냉각기390 터빈의 윤활유 냉각 회로 (Tag: 390EA04) 의 동일하고 완전히 교환 가능한 대체로 특별히 설계되었습니다.가동된 류트 공기 냉각기이 산업용공기 냉각기설계 압력 15 바와 온도 100 °C에서 윤활액의 안정적인 열 냉각을 처리하여 최적의공기 냉각기석유 정제 공장 및 석유화학 처리 시설의 운영 안전성

• 에어쿨러 튜브 펀들 코어:
  • 에어쿨러 튜브:180개 Φ38.1mm (1-1/2")ASTM A214정밀 저항 용접 탄소 강철공기 냉각기튜브고압 굴착성을 보장하기 위해 정밀 히트 교환 튜브를 사용하여 엄격하게 설계되었으며 상업 산업 파이프링을 피합니다.
  • 에어컬러 알루미늄 핀:1미터당 433개의 지느러미와 0.016" 두께로공기 냉각기열 분산 면적
• 에어쿨러 헤더 및 캔리폴드 조립:
  • 에어쿨러 튜브 시트:고강도ASTM A516 Gr. 60탄소강판공기 냉각기공사, 정밀 가공
  • 에어쿨러 플랜지:8인치 150 RF 웰드 넥 플랜지ASTM A105에 대해공기 냉각기입수/출구 공정 파이프 연결
  • 에어컬러 플러그:프리미엄ASTM A105내구성이 뛰어난 톱니 스프러그부드러운 철신뢰성 있는 가스켓공기 냉각기검사 접근

• 정밀 기계 공기 냉각 튜브 확장:모든 180 개의 ASTM A214 튜브는 제어 된 기계적 확장 과정에 의해 처리됩니다 (마드리나지) 는 높은 강도, 누출 방지공기 냉각기극심한 열순환 스트레스에 저항할 수 있는 관절
• 딱딱한 공기 냉각기 핀 결합:특화된 핑닝 기술은 밀접한 접착을 달성합니다.알루미늄 날개강철에공기 냉각기이것은 정확한 433 핀 / m 피치에서 구조적 딱딱성을 유지하고 최적의 보호공기 냉각기열 접촉 효율을 높이고 가혹한 사막 환경에서 퇴화를 방지합니다.
• 고급 멀티 패스 에어쿨러 기하학:A와 구성된12번의 내부 파티션 레이아웃액체의 속도를 극대화하고,공기 냉각기열 전달 계수, 그리고 기름의 침착을 방지합니다.
• 자격을 갖춘 공기 냉각기 용접 작업:헤더 구조, 완전한 침투 노즐 관절, 그리고 이 용의 분단 용접공기 냉각기ASME 자격을 갖춘 용접자가 수행하고 있으며, 승인된WPS 및 PQR프로토콜.

• 에어쿨러에 대한 100% 비파괴 테스트 (NDT):의 규정에 의거공기 냉각기검사 계획, 완전한 방사선 검사 (NT1 국가), 시각 테스트 (VT그리고 염색체 침투성 검사 (PT(주) 결정적공기 냉각기압력 유지 용접
• 의무적인 공기 냉각기 수정적 시험:각 조립공기 냉각기팩트는 ASME 코드 (1.3x에서 1.5x 설계 압력, 최대) 에 따라 작업장에서 엄격한 수소 테스트를 통과해야합니다.22.94 바 / 326.33 PSIG) 를 위한 구조적공기 냉각기무결함
• 에어컬러 문서 패키지:배송에는공기 냉각기재료 시험 보고서를 포함하는 품질 문서 (MTRs/Certificat de Ferrerie), 인증된 WPS/PQR, NDT 검사 기록 및 승인된 검사 기관에 의해 서명 된 Hydro-test 인증서.

• 알제리 시장 및 공기 냉각기 관세 준수:북아프리카의 주요 사업자의 엄격한 문서 요구 사항에 대응하는 데 완전히 경험이 있습니다소나트라크에 대해공기 냉각기모든 운송 청구서, 포장 목록 및 적합성 인증서는 원활한 운송을 지원하기 위해 조직됩니다.양식 M추적, 은행 LC 조건, 그리고공기 냉각기관세 처분
• 특수 중용 공기 냉각기 포장:대체자공기 냉각기구성 요소는 내부 및 외부에 경화 방지 장치가 적용되며 완전히 조립되어 제공됩니다. 그들은SOG 포장 표준, 어떤 종류의공기 냉각기해상 운송과 사막 트럭 통행 중 하시 메사우드 또는 비르 레바아 (BRN) 와 같은 원격 지분으로 이동하는 동안
• 엄격한 일정 준수:물류와 제조는 안전한 배송을 보장하기 위해 최적화됩니다.공기 냉각기계약 기간 내에 현장에서6개월.
