| 원래 장소: | 중국 |
| 브랜드 이름: | Yuhong |
| 인증: | U Stamp |
| 모델 번호: | API661 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철제 케이스 |
| 배달 시간: | 45-150 일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 1000톤/월 |
| 품질: | 고품질, 잘 작동합니다. | 설치: | 루프 팬 |
|---|---|---|---|
| 부분: | 루버, 번들, 구조, 팬 | 필터 유형: | 일반 필터 |
| 범주: | 공간 세트를 하기 | 판지 크기: | 540*435*1100mm |
| 견본 가격: | 제품에 따라 | 애플리케이션: | 냉장실 |
| 공기 냉각기 표준: | API 661, ASME SEC VIII DIV-1 | 환기 방법: | 강제 초안; 유도 초안 |
| 강조하다: | API 661 공냉식 열교환기,ASME U Stamp 공기 냉각기,정유소 열교환기 |
||

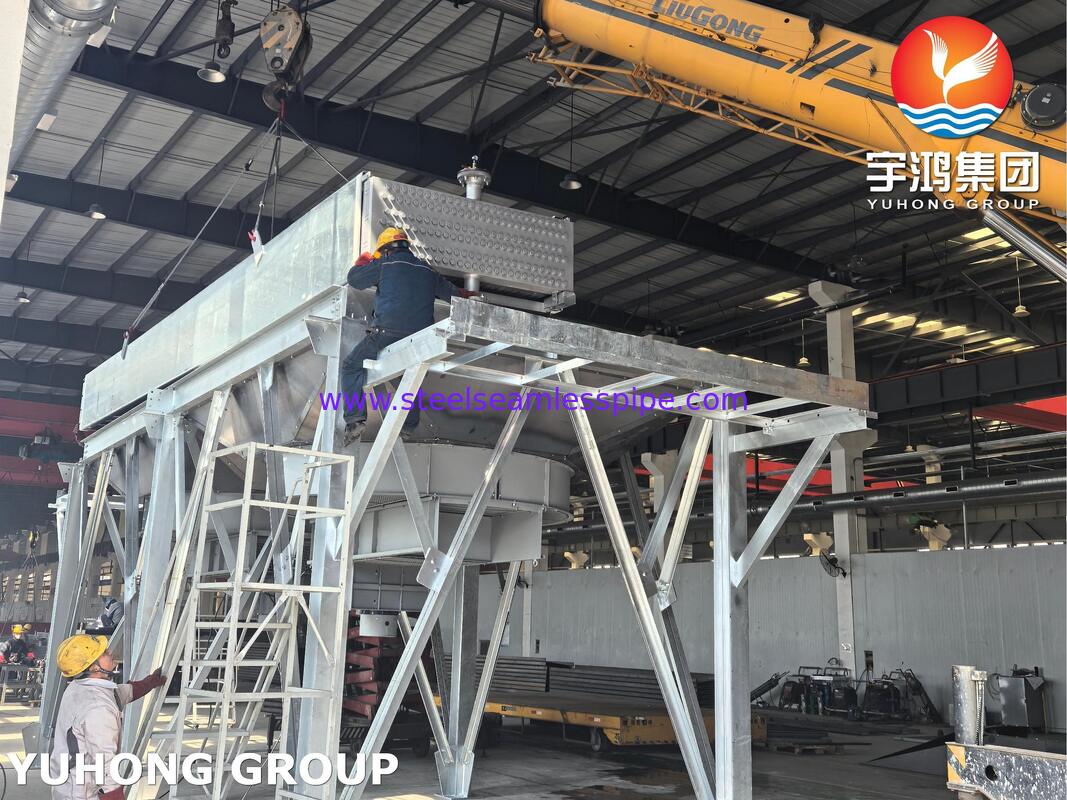

API 661 공기 냉각용 열 교환기, 석유 정제 시설용 ASME U 스탬프 인증
제품 설명
이 ASME U 스탬프 인증 API 661 플러그 타입 공기 냉각 열 교환기는 고압 석유 정제 공정에 설계되었습니다. 탄소 강철 또는 스테인레스 스틸 핀 튜브를 특징으로,플러그 헤더 구성은 최대 15-30 MPa의 압력 하에서 절대적인 밀폐 무결성을 보장합니다.. 무거운 오염 수소 처리, 정제 분자, 극한 열 조건에 설계, 이 낮은 유지 보수 공기 냉장기는 최적의 열 분산과 완전한 물 보존을 제공합니다.
제품 사양
소개
기본 표준: API 661 (General Refinery Service를 위한 공기 냉각 열 교환기) 및 ASME 섹션 VIII 디비전 1 코드에 엄격히 따라 제조됩니다.

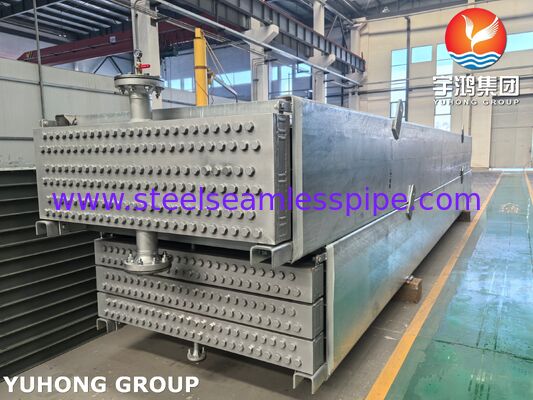

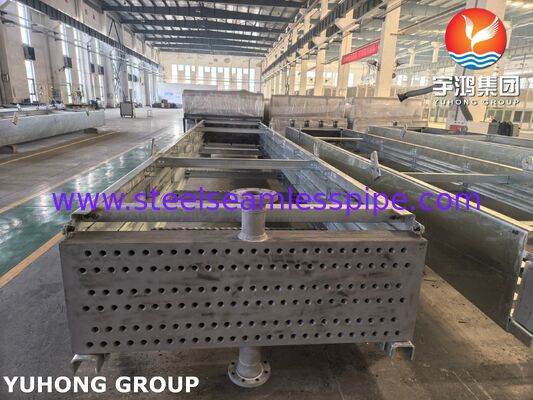

헤더 기하학: 고형 도조 또는 무거운 용접판으로 구성됩니다. 각 파이프 끝의 반대편에 있는 헤더 시트에 가공된 스프레드 플러그 구멍이 있습니다.
밀폐 메커니즘: 개별 튜브 접근 및 압력 밀폐는 금속 밀착제와 결합된 고정도의 가공 플러그를 통해 달성됩니다.
준수: ASME "U" 스탬프로 완전히 인증되어 국립 이사회 (NB) 에 등록되어 있으며 고압, 위험한 정제 시설 환경에 특별히 설계되었습니다.
주요 이점
고압 밀폐 완전성: 극심한 열 주기에 플랜지 왜곡 또는 가스켓 폭발의 위험을 제거합니다.고체 플러그 헤더 구성은 쉽게 15 MPa에서 30 MPa까지 엄격한 수정적 테스트를 견딜 수 있습니다..
단일 튜브 유지보수: 단독 검사, 기계적 청소 또는 튜브 플러깅을 가능하게 합니다. 운영자는 개별 플러그를 제거하여 특정 튜브를 유지보수 할 수 있습니다.전체 헤더를 해체할 필요가 없도록.

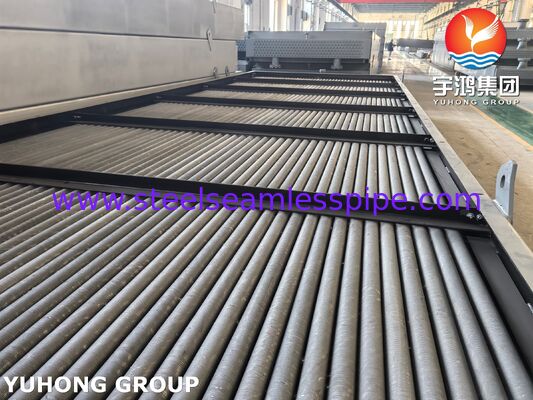

정밀 제조: * 재료 (MOC): 기본 튜브는 SA106B 탄소 강철 또는 SA213-TP316L 스테인리스 강철을 사용하여 나선형 알루미늄 고지느러미로 기계적으로 결합됩니다.
로봇 결합: 첨단 유혼 자동 용접 로봇은 누수가 없는 관절을 보장하기 위해 결합된 강도 확장 및 밀폐 용접을 수행합니다.
스트레스 완화: 완전히 용접 된 헤더에 의무적으로 용접 후 열처리 (PWHT) 를 수행하여 잔류 스트레스를 제거하고 스트레스 부식 균열 (SCC) 을 방지합니다.
전형적 사용법
고압 정제 공정: 수소 탈황화 (HDS), 수소 랙링 및 촉매 개혁 원자로 유출물 냉각에 이상적입니다.
위험 유체 응축: 위험 대기 누출에 대한 제로 허용이 필요한 원유 증류 단위 (CDU) 상공 가스 응축에 적용됩니다.
건조한 지역: 물 냉각 시스템과 관련된 스케일링, 화학물질 처리 일반 비용 및 폐수 배출 의무를 제거하여 100%의 물 절약을 제공합니다.
비교: 플러그 타입 대 제거 가능한 커버 플레이트 타입
압력 기준:
- 플러그 유형: 본질적으로 딱딱하고 볼트 없는 상자 구조는 10 MPa (최고 35 MPa) 를 초과하는 심각한 고압 애플리케이션을 안전하게 처리합니다.
- 제거 가능한 커버 플레이트 유형: 큰 직사각형 커버 플레이트 및 긴 둘레 볼팅의 잠재적인 굴곡으로 제한됩니다.일반적으로 5~7 MPa 이하의 저중압 프로세스에 제한됩니다..
청소 및 검사 효율성:
- 플러그 유형: 튜브 청소를 위해 플러그를 개별적으로 제거해야합니다. 고 오염, 무거운 잔류 원유 흐름에 대해 전체 회전 청소는 더 오래 걸립니다.
- 제거 가능한 커버 플레이트 유형: 둘레 볼트를 제거하면 전체 파이프 시트를 즉시 노출시킵니다.낮은 압력에서 매우 효과적입니다., 고 오염 응용 프로그램.
유지보수 및 합동 신뢰성:
- 플러그 유형: 소 지름의 플러그 가스켓에 의존합니다. 축소 된 밀폐 둘레는 유지 보수 요금을 최소화하고 갑작스러운 열 충격 시 높은 운영 일관성을 제공합니다.
- 제거 가능한 커버 플레이트 유형: 큰, 단일 둘레 가스켓을 사용합니다. 높은 온도 차이는 플레이트 전체에 불균형한 열 확장을 유발합니다.가착 고장 위험을 증가시키고 빈번한 토크 검사를 요구합니다..
유혼 홀딩 그룹 (Yuhong Holding Group Co., Ltd.)고품질 프로세스 장비, 중용 껍질 및 튜브 열 교환기, 공기 냉각기, 응축기, 증발기 및 사용자 정의 압력 용기 등을 전문으로하는 주요 글로벌 제조업체입니다.중고급 산업 부문에 서비스를 제공하기 위해 전략적으로 위치유홍은 석유 정제, 석유화학, 화학 가공 및 발전 산업에서 극한의 운영 환경에 설계된 견고한 열 및 기계 솔루션을 제공합니다.
