| 원래 장소: | 중국 |
| 브랜드 이름: | Yuhong |
| 인증: | ASME, API, AES, GOST, EAC |
| 모델 번호: | 공기 냉각기 |
| 최소 주문 수량: | 1개 세트. |
|---|---|
| 가격: | 1 - 1000000 USD |
| 포장 세부 사항: | 짚자리 |
| 배달 시간: | 45 - 150일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 50개 세트. 매월 |
유혼 그룹 Co., Ltd는 ASME U- 스탬프로 인증 된 탄화수소 처리 장비를 공급합니다. 우리의 제품 포트폴리오에는 다음이 포함됩니다.

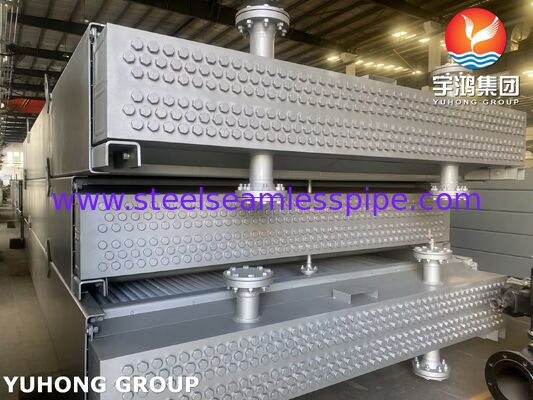

공기 냉각기는 물이 필요하지 않고 주변 공기를 사용하여 뜨거운 프로세스 스트림을 냉각하는 열 교환기의 일종입니다.

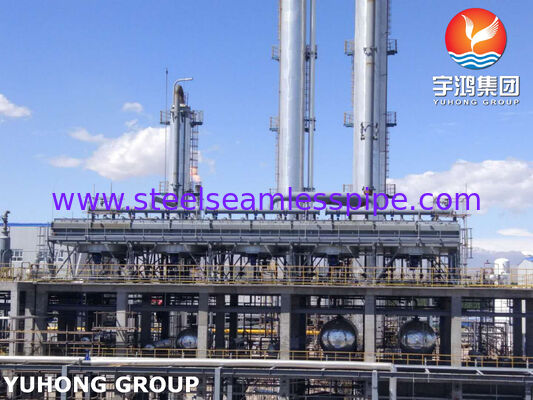

전형적인 응용 분야 (분석 및 석유화학 공정 단위):
| 구성 요소 | 타입 / 디자인 버전 | ASTM / ASME 표준에 따른 재료 |
|---|---|---|
| 헐벗은 튜브 | ASTM A179 / A106 Gr.B / A213 TP304/316/321 / 듀플렉스 2205 / 모넬 400 / 인코넬 625 | ASME SA179 (탄소강), SA213 TP304/316L (무연강), SA789 UNS S31803 (두중강) |
| 핀 타입 | G형, L형, LL형, KL형, 압축 | 알루미늄 등급 1050/1060 (표준), 스테인리스 스틸 304/316L (요청 시) |
| 헤더 | 플러그 타입, 제거 가능한 커버 플라크 타입, 배수기 타입 | ASTM A516 Gr.60 / Gr.70 (조각 또는 롤링), ASTM A350 LF2 (저온 서비스) |
| 펌프 | 필렌지, 용접, 부트 용접 | ASTM A105 (탄소강), ASTM A182 F304/316/321 (무연강), ASME B16.5 |

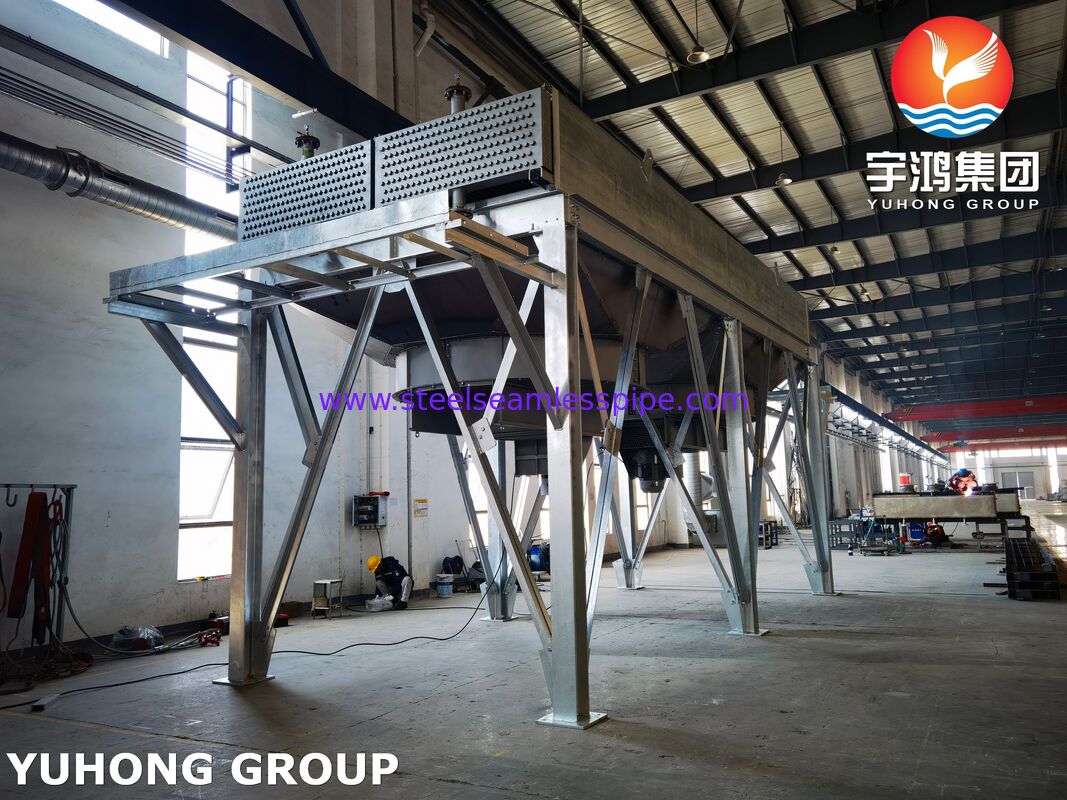

| 지원 구조 | 프로파일 철화 용접된 구조물, 반성 코팅 | ASTM A36 / A572 Gr.50, galvanized 또는 에포시스 primed |
| 팬들 | 축풍기, 지름 1.5~10m, 변동하는 블레이드 피치 | 알루미늄 합성 블레이드, 주름 알루미늄 허브 |
| 운전자 | 전기 모터 / 수압 모터 / 증기 터빈 | 고객 요구에 따라 수직 또는 수평형 |
| 테스트 항목 | 표준 / 요구 사항 | 매개 변수 |
|---|---|---|
| 수정적 검사 | ASME Sec. VIII Div. 1, UG-99 | 압력: 1.3 × 설계 압력 × (설계 온도에서 20°C의 압력 / 설계 온도에서의 압력) 유지 시간: 최소 30분 |
| 누출 테스트 | API 661 (압력 시험) | 설계 압력 또는 작동 압력 1.1 배의 공기 또는 질소 (사프 용액 / 헬륨 누출 감지기) |
| 헤더의 용접에 대한 NDE | RT (방사학 검사) / UT (초음파 검사) | 튜브 플라크 및 튜브-투브 플라크 결합용: ASME 제5부에 따라 100% MT/PT |
| 재료 시험 보고서 (MTR) | EN 10204 3.1 | 튜브, 판 및 가조품에 대한 제3자 인증서 |
| 팬 수용 테스트 | API 661 (진동 및 음력) | 소음 수준 및 진동 진폭은 설계 보고서에 따라야 합니다. |
강제 징집(아래에 장착 된 팬): 공기 는 튜브 뭉치 를 통해 강제 된다. 장점: 유지 보수 를 위해 팬 에 쉽게 접근 할 수 있다. 단점: 뜨거운 공기의 순환 이 발생할 수 있다.
유도 수류(상단에 장착 된 팬): 공기 는 튜브 뭉치 를 통해 흡수 됩니다. 이점: 뭉치 가로 절단 상 에 더 균일 한 공기 흐름 분포 및 더 나은 뜨거운 공기 배출.단점: 팬 은 더 높은 공기 온도 에서 작동 하기 때문 에 열 에 저항 하는 재료 가 필요 합니다.
NACE MR0175/ISO 15156에 따라, 산성 용도에 노출된 장비 (H2S 부분 압력 ≥ 0.05 psi 자유 물과 함께), 튜브용 재료,헤더 및 튜브 엽은 황화물 스트레스 크래킹 (SSCC) 및 수소 유도 크래킹 (HIC) 에 저항해야 합니다.이것은 수소 처리 장치의 원자로 폐기 공기 냉각기 (REAC) 에 매우 중요합니다. 유혼 그룹은 ASTM G39 / NACE TM0284에 따라 수행 된 HIC 테스트를 인증하는 문서를 제공합니다.
비와 눈이 많은 지역 (해양 기후, 극동, 서부 시베리아) 에서는, 밸브 보호 또는 추출된 펭귄을 가진 L형 펭귄이 권장됩니다.엑스트루즈 된 지느러미는 알루미늄으로 기본 튜브를 완전히 덮고 지느러미 뿌리에서 부식 방지G형 지느러미는 건조한 사막 지역에 대한 비용 효율적인 선택입니다.
API 661은 고정된 진식 허용량을 지정하지 않습니다. 고객은 공정 매체의 진식성에 따라 결정합니다. 참조: 3의 진식 허용량.크로라이드 함량이 50ppm 이상인 원유 증류 장치의 흐름에 0 mm가 필요합니다.부식성 미디어를 위해 표준 허용량은 1.5 mm (1/16 인치) 이다.유혼그룹은 고객에 의해 지정된 부식 허용량을 기반으로 ASME 표준을 준수하여 벽 두께를 계산합니다..
온도 센서를 장치의 입구와 출구에 설치하는 것이 좋습니다. 열 전달 계수율의 20% 이상 감소는 외부 지느러미 표면에 찌는 것을 나타냅니다.청소는 특수 세정제로 고압 물 ( 최대 50 바) 으로 세척 할 수 있습니다., 증기 청소 또는 기계적 붓.
이메일: vladimir@steelseamlesspipe.com
ASME U 스탬프, API 661 / ISO 13706, NACE MR0175 / ISO 15156. 우리는 당신의 프로세스 라인에 맞춘 전체 사이클 디자인과 제조를 제공합니다.귀하의 사양 요청 및 상업적 제안에 대한 문의는 이메일을 통해 보내십시오..
