| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASME SA106 GR.B 스터드 핀 튜브 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |

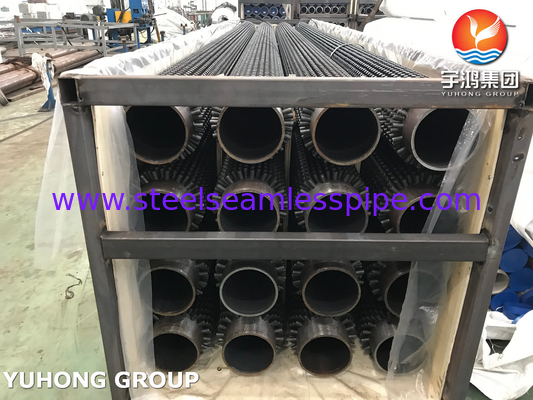

| 포장 세부 사항: | 합판 상자 / 양철 상자 |
| 배달 시간: | 수량에 따라 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 하루 2000미터 |
| 기준: | 영어: ASME SA106 (미국 공업 규격) | 베이스 튜브 재료: | GR.B |
|---|---|---|---|
| 핀 소재: | 탄소 강철 | 기본 튜브 크기: | 100mm 이상 |
| 스터드 높이: | 25.4 밀리미터 | 애플리케이션: | 보일러/난방 |
| 강조하다: | 정제공장 정제공장,탄소 강철 스터드 핀 튜브 |
||

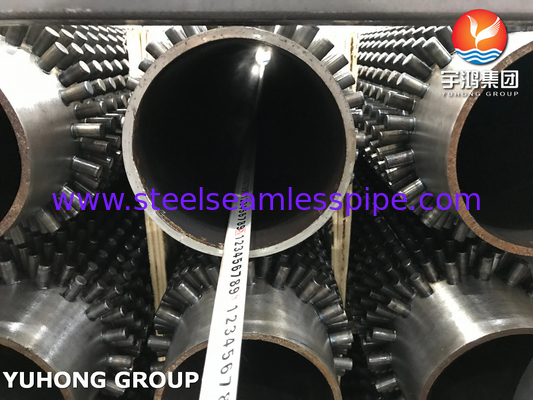

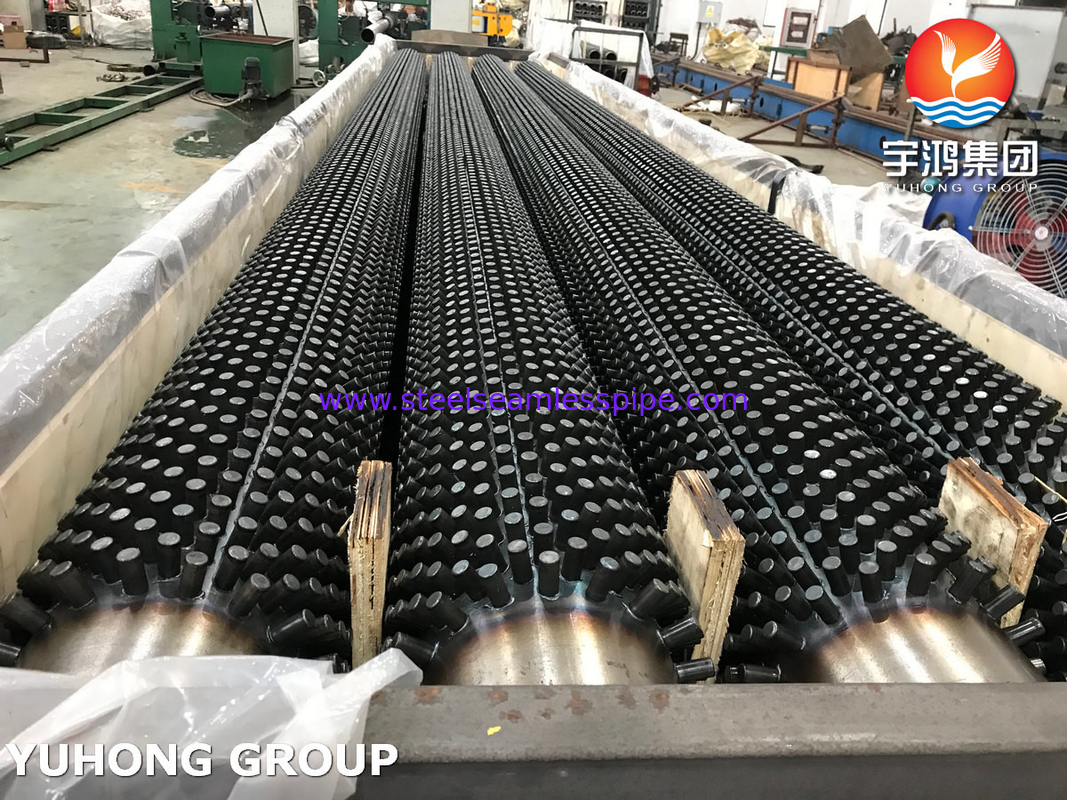

ASME SA106 Gr.B 보일러 및 열교환기용 스터드 용접 핀 튜브
개요:
SA106 GR.B는 ASTM A106 표준을 준수하는 특정 등급의 탄소강 재료를 지칭합니다. 이는 석유 및 가스 산업, 발전 등과 같은 고온 및 고압 응용 분야에서 일반적으로 사용됩니다.
스터드 핀 튜브는 열교환기 및 보일러에서 열 전달 효율을 향상시키는 데 사용되는 구성 요소입니다. 이 튜브는 외부 표면에 작은 스터드 또는 핀이 부착되어 열 전달을 위한 표면적을 증가시킵니다. 이 설계는 튜브 내부의 유체와 외부 환경 간의 더 나은 열 교환을 촉진하여 열교환기 또는 보일러의 전반적인 열 성능을 향상시킵니다.
SA106 GR.B 재료를 사용하여 스터드 핀 튜브를 제작하면 까다로운 조건에서 높은 강도, 내식성 및 안정적인 성능을 보장합니다. 이 튜브는 장기간 동안 구조적 무결성을 유지하면서 고온 및 고압을 견딜 수 있도록 설계되었습니다.
Yuhong Group은 다양한 고품질 스터드 핀 튜브를 제공합니다. 당사 제품은 해외로 수출되며 고객으로부터 만장일치의 찬사를 받았습니다.
설명:
| 표준 | ASME SA106 |
| 베이스 튜브 재질 | Gr.B |
| 핀 유형 | 스터드 |
| 핀 재질 | 탄소강 |

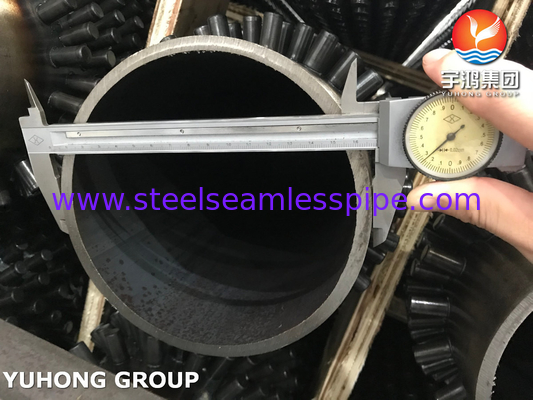

| 베이스 튜브 O.D. | 100mm 이상 |
| 스터드 높이 | 25.4mm |
| 스터드 직경 | 표준 크기는 확장 부분의 경우 원형 0.5” (12.7MM) 또는 맞춤형 |
| 스터드 간격 | 0.625” (15.875 Mm) 또는 평면당 63개의 스터드/미터 또는 맞춤형 |
| 튜브 끝 | 플레인 엔드, 베벨 엔드 |
| 베어 엔드 | 고객 요청에 따라 |
| 생산 능력 | 하루 2000미터 이상 |
베이스 튜브 화학 성분:
| 등급 | C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
| B | 0.30 max | 0.29-1.06 | 0.035 max | 0.035 max | 0.10 min | 0.40 max | 0.40 max | 0.15 max | 0.40 max | 0.08 max |
베이스 튜브 기계적 특성:
| 등급 | 인장 강도, 최소, ksi (MPa) | 항복 강도, 최소, ksi (MPa) |
2인치에서 연신율. 또는 50mm, 최소 (%) |
열처리 온도, 최소, °F(°C) |
|
| 세로 | 가로 | ||||
| B | 60(415) | 35(240) | 30 | 16.5 | 1200(650) |
스터드 핀 튜브 적용 및 작동 원리:
1. 이 장비는 스터드 튜브 용접에만 사용됩니다. 이 장비를 사용하여 생산된 스터드 튜브는 에너지 효율적인 열 교환 구성 요소입니다. 높은 열 전달 효율과 높은 내압을 특징으로 하며 고온 영역에 가장 적합합니다. 주로 폐열 회수, 석유화학, 발전소 보일러의 열 교환 시스템 및 기타 산업 분야에 사용됩니다.
석유화학 산업의 가열로 대류 챔버에 스터드 튜브를 사용하면 연기 측 열 전달 계수를 증가시킬 수 있습니다. 스터드 튜브의 면적은 경량 튜브의 2~3배입니다. 합리적인 설계 조건에서 스터드 튜브를 사용하면 방사선과 동일한 열 강도를 얻을 수 있습니다.
2. 스터드 튜브는 전력 주파수 접촉식 저항 용접 및 업세팅력 융합 용접을 사용하여 가공된 일체형 열 교환 부품입니다.
3. 이 장비는 이중 토치 금속 종양 없는 용접을 채택합니다. 스터드 헤드 분할에는 스테퍼 모터가 사용되고, 선형 가이드에는 기계 헤드 슬라이드가 사용됩니다. 용접 정밀도가 보장됩니다.
4. 스터드 튜브 용접기는 전기 기계 일체형 용접기입니다. 전기 제어 부분은 PLC 프로그램 제어 및 인적-기계 인터페이스 매개변수 설정을 채택하며 작동이 간단하고 안정적입니다. 용접 매개변수는 단일 보드 컴퓨터 설정을 채택합니다. 성능이 안정적이고 편리합니다.
YUHONG GROUP 스터드 튜브 주요 기술 매개변수:
1. 정격 입력 용량: 90KVA
2. 정격 입력 전압: 380V±10%
3. 용접 강관의 직경: 60-220mm
4. 용접 스터드의 직경 6-14mm (및 기타 비정상적인 모양의 스터드)
5. 용접 강관의 유효 길이: 13m
6. 용접 스터드의 축 방향 간격: 자유롭게 조정 가능
7. 방사형으로 용접된 스터드의 배열: 짝수
8. 스테인리스강 재료를 용접하는 동안 예열기가 필요합니다(사용자 자체 제작).
