| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B111 UNS C70600 구리 합금 낮은 날개 튜브 |
| 최소 주문 수량: | 500 크그스 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 모자 등을 가진 가닥 나무로 되는 케이스 /Iron 케이스/ 뭉치 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 800톤/월 |
| 주관 크기: | 과다 투여: 15.88-63.5mm, Thk.1.65-4.57mm | 튜브 W.T.: | 1.65-4.57mm |
|---|---|---|---|
| 핀 두께: | 0.2mm~3.0mm | 핀 높이: | 1.6mm ~ 60mm |
| 끝: | 평범한 끝, 경사 끝 | 애플리케이션: | 쉘 튜브 열이 숨겨져 있습니다 |
| 강조하다: | 낮은 지느러미 튜브 ASTM B111,피니 셸 튜브 열 교환기,낮은 핀 튜브 UNS C70600 |
||

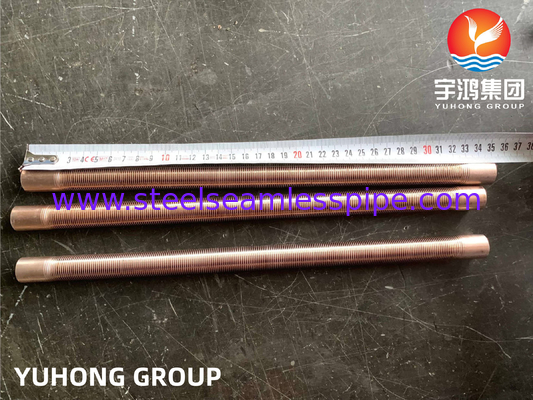

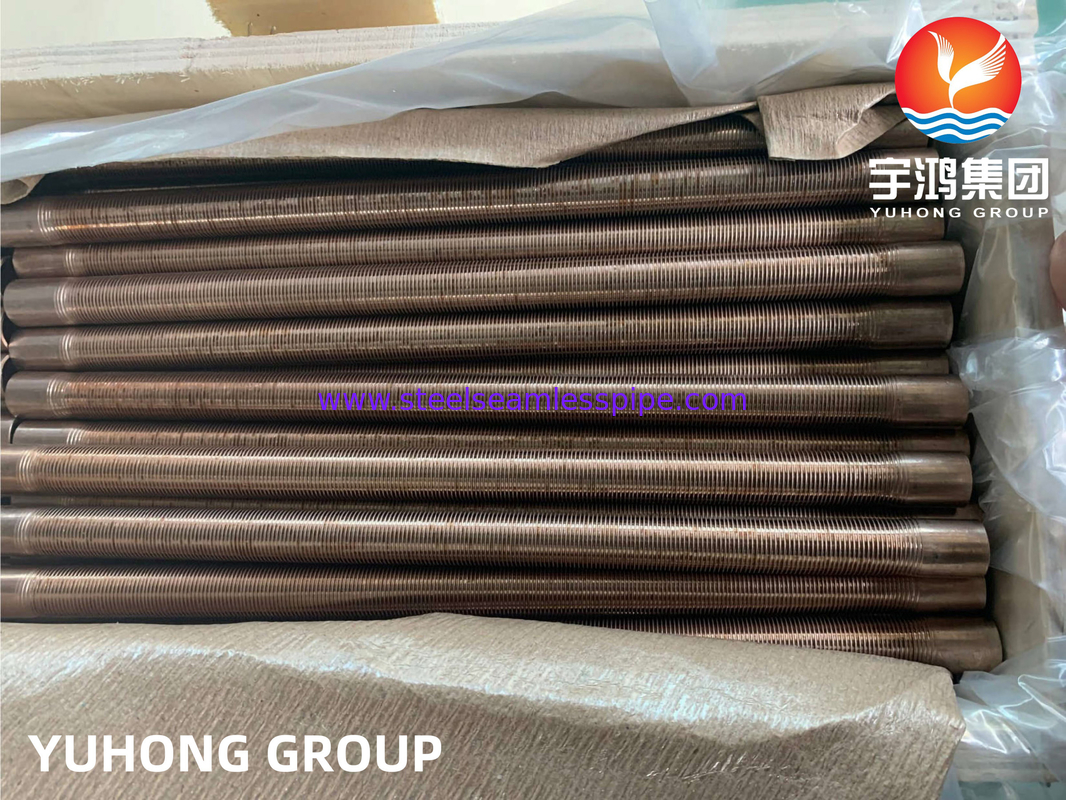

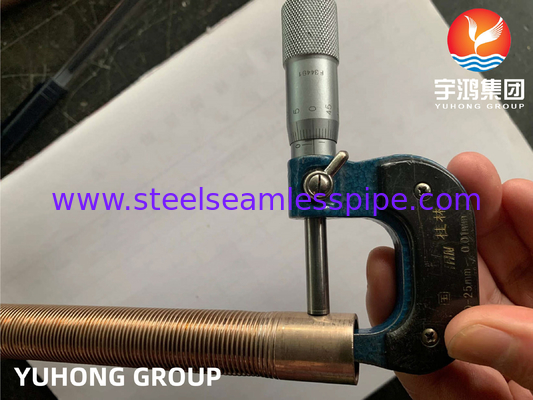

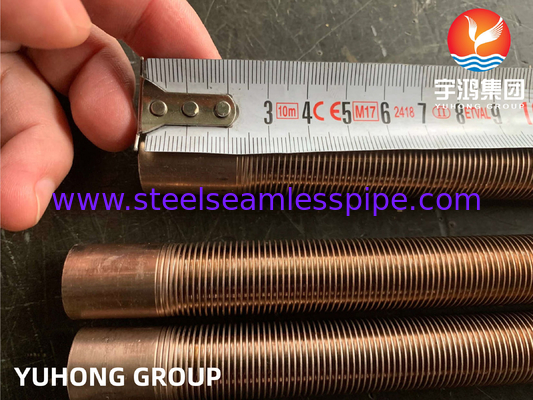

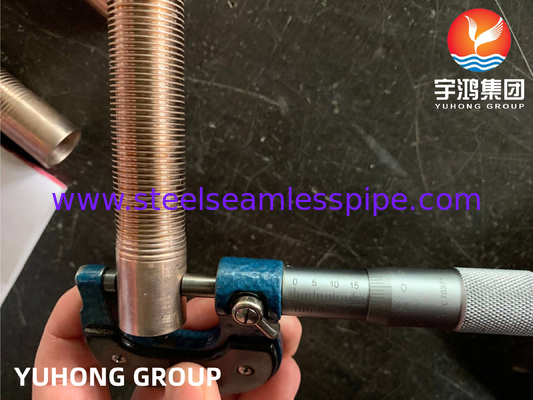

구리 니켈 합금 로우 핀 튜브 ASME SB111 UNS C70600 CuNi 90/10 쉘 튜브 열교환기용
이 규격 ASTM B111은 표면 응축기, 증발기 및 열교환기에 사용하기 위한 지정된 직경 범위의 구리 및 다양한 구리 합금 이음매 없는 튜브 및 튜브 튜브에 대한 요구 사항을 설정합니다. 지정된 구리 및 구리 합금은 UNS Nos. C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 및 C72200입니다. 제품은 주조, 압출, 인발, 어닐링, 교정 및 트리밍, 그리고 지정된 조건에서 이음매 없는 튜브를 생산하는 기타 모든 공정을 통해 생산됩니다.
구리 및 구리 합금은 어닐링, 경인발, 경인발 또는 경인발 및 최종 어닐링의 경화 상태 중 하나로 공급됩니다. 페룰용 튜브는 완전 결정화를 위해 완전히 어닐링되어야 합니다. 교정 후 특정 튜브에 대해 응력 완화 열처리를 권장합니다.
제품은 팽창, 압축 및 잔류 응력에 대해 테스트해야 합니다. 제품의 인장 및 팽창 요구 사항은 강철 등급 지정에 따라 지정됩니다. 제품은 또한 수은 아질산염 테스트, 암모니아 증기 테스트, 와전류 테스트, 수압 테스트 및 공압 테스트를 받아야 합니다.
재료
| 등급 | 미국 | 영국 | 독일 | 일본 |
| 중국 BG | ASTM B 111 | BS | DIN | JIS H |
| BFe10-1-1 | C70600 | CN102 | CuNi10Fe1Mn | C7060 |
표준 및 구성
| 상표명 | UNS | 구리 니켈 산업 사양 | 화학적 조성 | 최소 인장 (KSI) |
최소 항복 (KSI) |
신율 % |
| CuNi 90/10 | UNS C70600 UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu 88.6 min Pb. 05 max* Fe 1.8 max Zn 1 max* Ni 9-11 max Mn 1.0 max |
38 | 15 | 30 |
| CuNi 90/10 | UNS C70600 | EEMUA 144 90/10, 145 90/10, 14 90/1 | Cu rem. Pb. 01 max Fe 1.5-2.0 Zn 0.2 max P 0.2 max S 0.2 max Ni 10-11 Mn 0.5-1.0 |
40 | 15 | 30 |
| CuNi 70/30 | UNS C71500 UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468 DIN 2.0882 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu rem (65.0 min) Pb. 05 max* Fe 0.4-1.0 Zn 1 max* Ni 29-33 Mn 1 max |
52 | 18 | 45 |
| CuNi 70/30 | UNS C71640 | ASTM B111, B543, B552 | Cu rem Pb. 05 max* Fe 1.7-2.3 Zn 1 max* Ni 29-32 Mn 1.5-2.5 |
63 | 25 | – |
| 표준 치수 - 로우 핀 튜브 | |||||||
| 외경 | 두께 | 길이 | 핀 밀도 | ||||
| (mm) | (inch) | (mm) | (BWG) | (m) | (ft) | (fins/inch) | (fins/m) |
| 12.00~ 60.00 | 0.47~ 2.4 | 0.635 ~ 4.572 | 23 ~ 7 | 0.3 ~ 25 | 1 ~ 82 | 8 ~ 40 | 315 ~ 1575 |
| 재료 - 로우 핀 튜브 | |
| 탄소강 | SA 179 / A 179 |
| 탄소강 | SA 210 / A 210 |
| 탄소강 | SA 334 / A 334 |
| 스테인리스강 | SA 213 / A 213 |
| 듀플렉스 스테인리스강 | SA 789 / A 789 |
| 구리 및 구리 합금 | SB 111 / B 111 |
| 티타늄 및 Ti 합금 | SB 338 / B 338 |
| 다른 재료에 대해서는 영업 부서에 문의하십시오. | |
| 표준 기술 사양 - 로우 핀 튜브 | |
| 탄소강 | ASTM A 498 |
| 스테인리스강 | ASTM A 1012 |
| 구리 및 구리 합금 | ASTM B 359 |
| 티타늄 | ASTM B 891 |
| 다른 재료에 대해서는 영업 부서에 문의하십시오. | |
| 또한 사용 가능 - 로우 핀 튜브 | |
| 응축기 튜브 "Y-핀" | 증발기 튜브 "T-핀" |
 |
|
| 내부 홈 (IG) 로우 핀 튜브 | 내부 홈 (IG) Y-핀 / T-핀 튜브 |
|
|
| U-벤드 로우 핀 튜브 | 어닐링된 로우 핀 튜브 |
|
|
| 검사 및 테스트 - 로우 핀 튜브 | |
| 화학적 조성 | |
| 기계적 특성 | |
| 수압 테스트 | |
| 공압 테스트 | |
| 보로스코프 검사 | |
| 와전류 테스트 | |
