| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500KGS |
|---|---|
| 가격: | To be discussed |

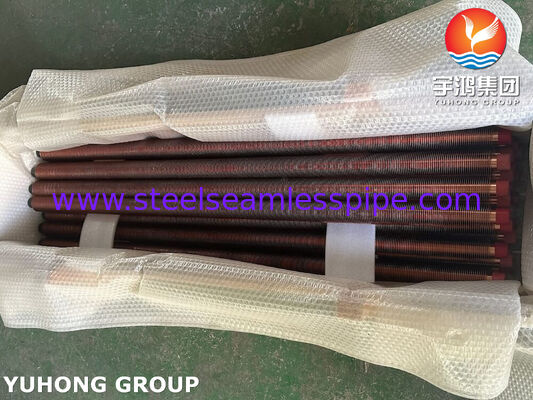

| 포장 세부 사항: | 합판 케이스 또는 철 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 압출 핀 튜브 | 재료: | ASTM B111 C68700 |
|---|---|---|---|
| 애플리케이션: | 히터 교횐기 | 패키지: | 합판 케이스 또는 철 프레임 나무 케이스 |

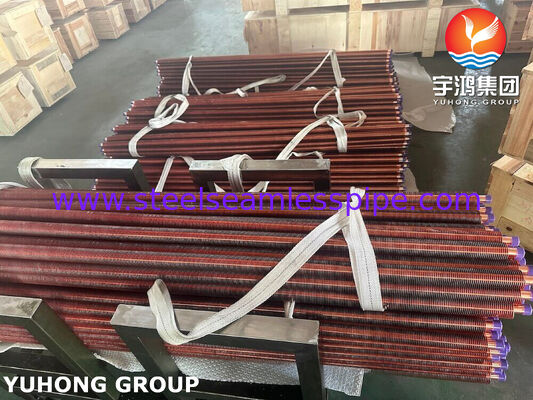

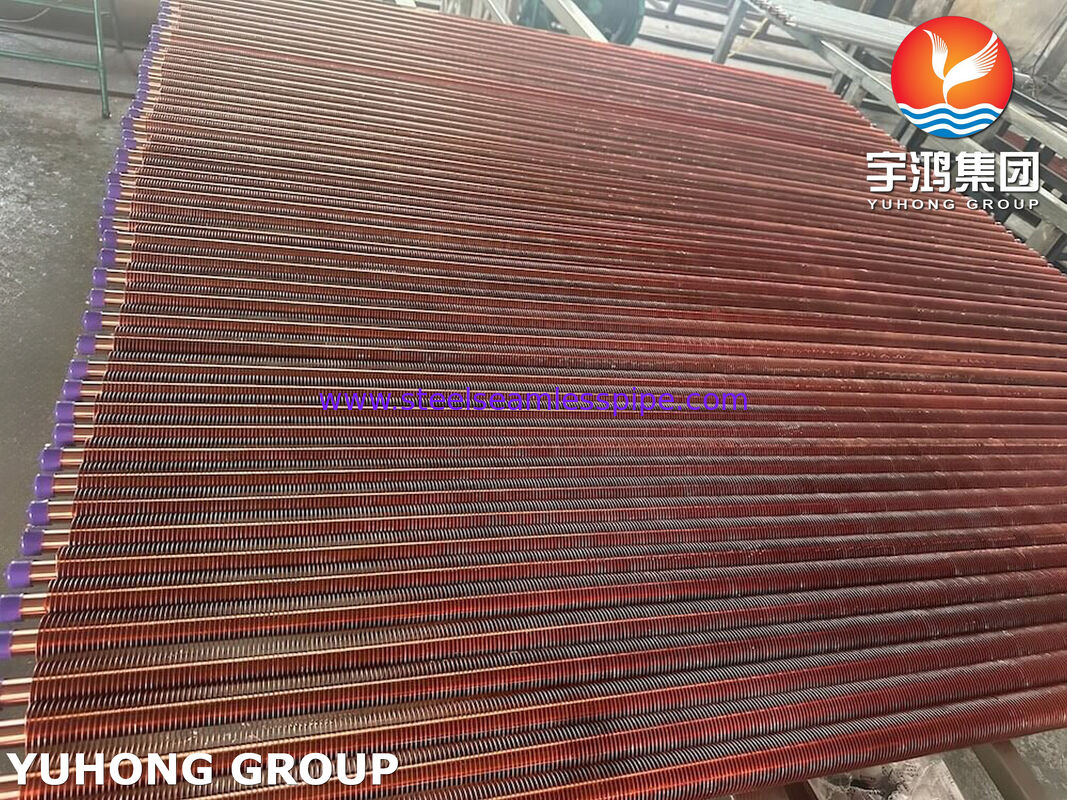

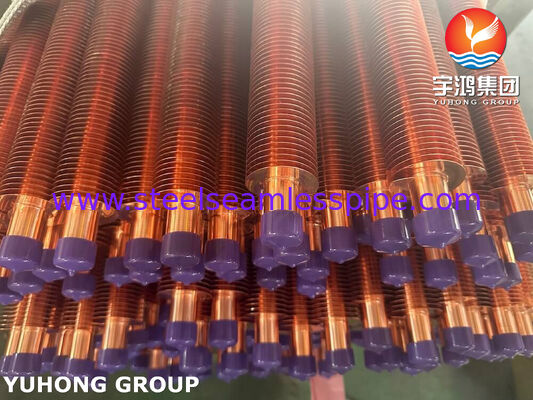

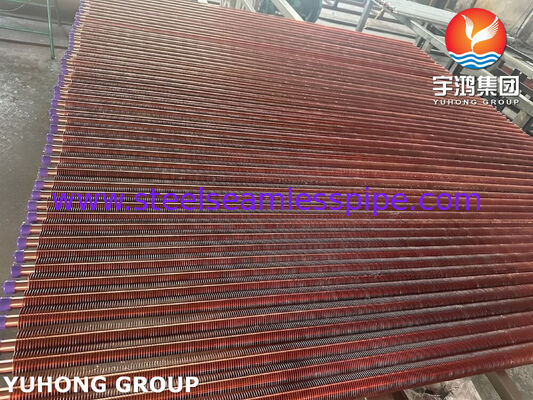

ASTM B111 C68700 알루미늄 황동으로 제조된 압출 핀 튜브는 구리 합금 튜브에 우수한 열 전도성, 기계적 강도 및 적절하게 선택된 수처리 환경에서의 내식성이 요구되는 열 전달 장비용으로 설계되었습니다.
C68700은 알루미늄 황동으로도 알려져 있으며, 알루미늄과 제어된 비소 첨가물을 포함하는 구리-아연 합금입니다. 일반적으로 응축기 및 열 교환기 튜브에 사용됩니다. ASTM B111/B111M은 UNS C68700을 포함한 응축기, 증발기 및 열 교환기용 이음매 없는 구리 및 구리 합금 튜브를 다룹니다.
압출 핀 튜브 어셈블리에서 핀이 있는 외부 슬리브는 베이스 튜브 위로 기계적으로 확장되어 두 구성 요소 사이에 밀착됩니다. 핀은 외부 열 전달 면적을 증가시켜 장비 설계에 따라 주변 공기 또는 다른 유체와의 열 교환을 개선합니다.
사양 명확화: ASTM B111은 C68700 베이스 튜브에 적용됩니다. 핀 재료, 압출 또는 확장 공정, 핀 형상 및 완성된 어셈블리 공차는 별도로 지정해야 합니다. C68700 베이스 튜브와 알루미늄 압출 핀 슬리브를 사용하는 경우 알루미늄 합금 등급도 식별해야 합니다.
향상된 열 전달 표면: 압출 핀은 열 교환에 사용 가능한 외부 표면적을 증가시킵니다.
구리 합금 베이스 튜브: C68700은 적합한 응축기 및 열 교환기 서비스에 대해 강도와 내식성의 유용한 조합을 제공합니다.
기계적 핀-튜브 접촉: 적절하게 제조된 간섭 끼워맞춤은 베이스 튜브와 핀 슬리브 간의 열 접촉을 지원하는 데 도움이 됩니다.
응용 분야별 구성: 튜브 치수, 핀 높이, 피치 및 길이는 승인된 도면에 따라 사용자 정의할 수 있습니다.
재료 추적성: 베이스 튜브 인증서 및 검사 문서는 프로젝트 요구 사항에 따라 공급될 수 있습니다.
다음은 압출 핀 튜브의 대표적인 상업적 치수입니다. 최종 크기는 열 교환기 설계, 필요한 열 전달 용량, 핀 재료 및 고객 도면에 따라 달라집니다.
|
매개변수 |
일반적인 사양 |
|---|---|
|
베이스 튜브 재료 |
ASTM B111 / ASME SB111 C68700 |
|
합금 지정 |
UNS C68700, 알루미늄 황동 |
|
베이스 튜브 제조 |
이음매 없는 구리 합금 튜브 |
|
베이스 튜브 외부 직경 |
12.7–76.2 mm |
|
베이스 튜브 벽 두께 |
0.7–3.0 mm |
|
전체 튜브 길이 |
1,000–12,000 mm |
|
핀 재료 |
알루미늄 합금 또는 기타 지정된 재료 |
|
핀 유형 |
압출 일체형 핀 슬리브 또는 지정된 압출 핀 구조 |
|
핀 높이 |
5–20 mm |
|
핀 두께 |
0.3–1.0 mm (설계에 따라 다름) |
|
핀 피치 |
2.0–5.0 mm |
|
핀 부착 |
설계된 대로 기계적 확장 또는 간섭 끼워맞춤 |
|
튜브 끝 |
평평한, 핀 없는 끝 또는 사용자 정의된 끝 준비 |
|
표면 마감 |
제조된 대로 또는 지정된 대로 처리됨 |
중요: 이는 ASTM B111에서 부과하는 치수 요구 사항이 아니라 지시적인 제조 범위입니다. 이 표준은 직경 80mm까지의 이음매 없는 구리 및 구리 합금 튜브를 다루며, 실제 치수 제한 및 공차는 선택한 제품 형태 및 해당 표준 버전에 대해 확인해야 합니다.
적절한 구성을 선택하려면 다음을 지정하십시오:
베이스 튜브 외부 직경 및 벽 두께.
총 튜브 길이 및 핀 길이.
핀 합금, 핀 높이, 두께 및 피치.
필요한 핀-튜브 접촉 또는 접합 기준.
작동 온도, 압력, 유체 조성 및 냉각 매체.
필요한 검사 테스트, 재료 인증서 및 수량.
C68700은 알루미늄 황동 합금입니다. 구리가 주요 구성 요소이며, 아연이 나머지를 차지하고, 알루미늄과 비소가 중요한 합금 첨가물입니다. 이 조성은 적합한 열 교환기 환경에서 합금의 강도와 내식성을 지원합니다.
|
원소 |
무게 백분율 (%) |
|---|---|
|
구리 (Cu), 은 포함 |
76.0–79.0 |
|
알루미늄 (Al) |
1.8–2.5 |
|
비소 (As) |
0.02–0.06 |
|
철 (Fe) |
최대 0.06 |
|
납 (Pb) |
최대 0.07 |
|
아연 (Zn) |
나머지 |
이 한계는 C68700 베이스 합금을 설명합니다. 압출 핀 슬리브는 다른 합금을 사용할 수 있으며 자체 재료 사양 및 인증이 있어야 합니다. 재료 인증서 및 해당 ASTM B111/B111M 버전이 승인을 규정해야 합니다.
기계적 특성은 튜브 템퍼, 제조 조건 및 해당 제품 요구 사항에 따라 달라집니다. 아래 값은 어닐링된 C68700 튜브의 지시적인 값입니다. 구매 사양 및 해당 ASTM B111/B111M 버전이 최종 승인 한계를 결정해야 합니다.
|
기계적 특성 |
지시적인 값 |
|---|---|
|
인장 강도 |
최소 345 MPa* |
|
항복 강도 |
최소 125 MPa* |
|
연신율 |
템퍼 및 벽 두께에 따라 다름 |
|
경도 |
템퍼 및 테스트 방법에 따라 다름 |
*어닐링된 C68700 튜브에 대해 보고된 지시적인 값입니다. 보장된 승인 값으로 게시하기 전에 해당 템퍼별 요구 사항을 확인하십시오.
튜브의 템퍼는 중요합니다. 어닐링, 경량 인발, 경질 인발 조건은 강도와 연성이 다를 수 있기 때문입니다. 완성된 핀 튜브 어셈블리도 지정된 치수 공차 및 핀-튜브 접촉 요구 사항을 충족해야 합니다.
품질 보증은 C68700 베이스 튜브와 완성된 압출 핀 튜브 어셈블리 모두를 확인해야 합니다. 검사 계획은 ASTM B111/B111M에서 요구하는 테스트와 핀 튜브 제품에 대해 지정된 추가 검사를 구분해야 합니다.
1. 치수 검사
베이스 튜브 외부 직경, 벽 두께, 전체 길이, 핀 높이, 핀 피치, 핀 두께, 핀 길이 및 끝 치수를 측정합니다. 승인된 도면 및 공차와의 일치 여부를 확인합니다.
2. 화학 성분 분석
열 분석 인증서 및 필요한 경우 제품 분석을 사용하여 C68700 베이스 합금을 확인합니다. 핀 재료는 지정된 합금 등급에 대해 별도로 확인합니다.
3. 기계적 테스트
요구되는 표준, 템퍼 및 구매 주문에 따라 인장, 확장, 평탄화 및 기타 적용 가능한 테스트를 수행합니다. 이러한 테스트는 기계적 특성 및 성형 성능을 확인하는 데 도움이 됩니다.
4. 와전류 또는 기타 지정된 비파괴 검사
와전류 검사는 특정 튜브 벽 불연속성을 감지할 수 있습니다. 사양, 장비 설계 및 합의된 테스트 계획에 따라 수압 또는 공압 테스트도 필요할 수 있습니다.
5. 핀 부착 및 육안 검사
핀 정렬, 피치 균일성, 표면 상태, 핀 변형, 튜브 끝 품질 및 핀 슬리브와 베이스 튜브 간의 맞춤을 검사합니다. 설계에 적합한 경우 추가 접촉 또는 풀오프 테스트를 합의할 수 있습니다.
ASTM B111/B111M에는 적용 가능한 기계적 및 확장 테스트, 잔류 응력 테스트, 지정된 압력 또는 비파괴 테스트에 대한 요구 사항이 포함됩니다. 나열된 모든 테스트가 모든 주문에 반드시 적용되는 것은 아닙니다. 적용 가능한 표준 버전 및 구매 요구 사항이 테스트 범위를 결정합니다.
프로젝트 요구 사항에 따라 다음 문서를 제공할 수 있습니다:
C68700 베이스 튜브에 대한 재료 테스트 인증서.
화학 성분 및 기계적 테스트 보고서.
치수 검사 기록.
와전류, 수압 또는 기타 필요한 테스트 기록.
핀 재료 인증 및 완성 제품 검사 보고서.
열 번호 추적성 및 포장 검사 기록.
계약상 요구되는 경우 제3자 검사 보고서.
C68700은 주로 응축기 및 열 교환기 튜브 합금입니다. 특정 압출 핀 튜브 응용 분야에 대한 적합성은 유체 화학, 온도, 압력 및 핀 재료에 따라 달라집니다.
응축기 및 증발기: 구리 합금 튜브가 필요한 호환되는 열 전달 서비스용.
산업용 열 교환기: 선택된 공정 가열 및 냉각 응용 분야용.
수냉식 열 전달 장비: 수질 및 작동 조건이 알루미늄 황동에 적합한 경우.
특수 핀 튜브 어셈블리: 열 설계가 외부 표면적 증가의 이점을 얻고 튜브-핀 조합이 서비스에 맞게 설계된 경우.
해수 또는 기타 부식성 냉각 매체의 경우, 장비 설계자와 부식 적합성을 확인하십시오. C68700은 모든 수질 또는 작동 환경에 적합하다고 가정해서는 안 됩니다.
당사의 압출 핀 튜브는 합금 추적성, 치수 일관성 및 완성 제품 품질에 주의를 기울여 고객 도면 및 프로젝트별 요구 사항에 따라 제조될 수 있습니다.
지정된 베이스 합금: 합의된 ASTM B111 요구 사항에 따라 제조된 C68700 알루미늄 황동.
맞춤형 핀 형상: 열 설계에 맞춰 핀 높이, 피치, 두께 및 핀 길이 조정.
제어된 조립: 합의된 검사 계획에 따라 확인된 핀-튜브 접촉 및 치수 품질.
품질 문서: 계약 요구 사항에 따라 재료 인증서 및 검사 보고서 제공 가능.
프로젝트 중심 공급: 산업용 열 교환기 프로젝트를 위한 맞춤형 길이, 끝 준비, 포장 및 문서화.
