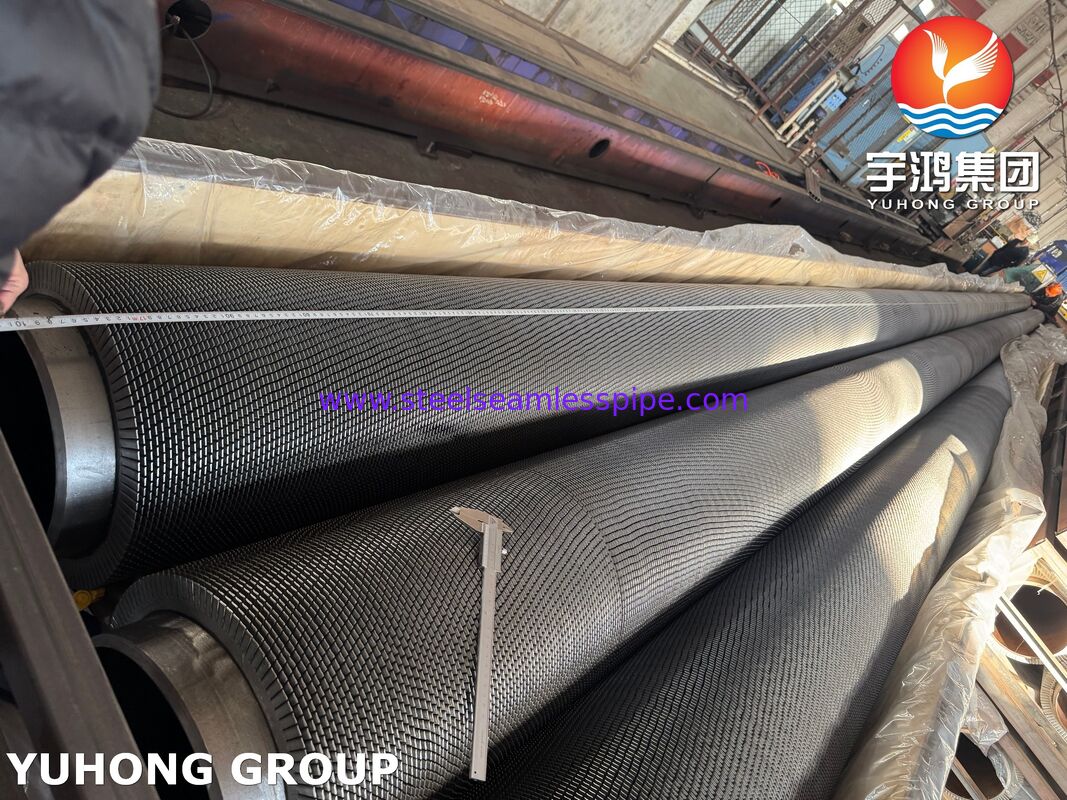

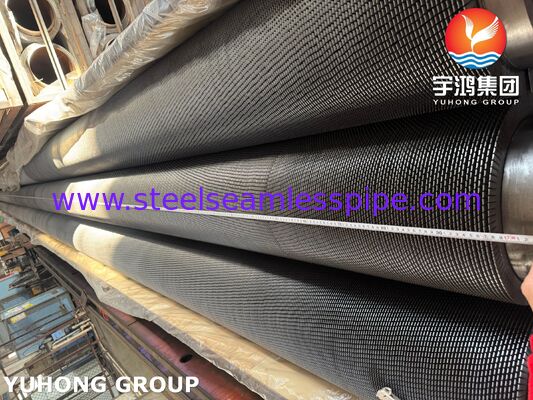

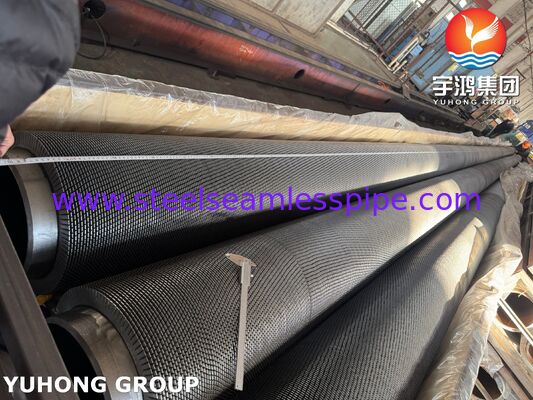

HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브

HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브

  • HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브
  • HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브
  • HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브
  • HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브
HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: YUHONG
인증: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
모델 번호: 해당 없음
결제 및 배송 조건:
최소 주문 수량: 500kg
가격: To be discussed
포장 세부 사항: 합판 케이스 또는 철 프레임 나무 케이스
배달 시간: 50-120일
지불 조건: 신용장, 티/티
공급 능력: 5000은 / 일을 잽니다
접촉
상세 제품 설명
제품: 톱니형 핀은 지하철을 탑니다 재료: ASTM A335 P22
애플리케이션: HRSG 이코노마이저 패키지: 합판 케이스 또는 철 프레임 나무 케이스
강조하다:

ASTM A335 P22 핀 튜브

,

톱니 모양 핀 튜브 HRSG 이코노마이저

,

P22 합금 핀 튜브

HRSG 이코노마이저용 톱니 모양 핀 튜브 – ASTM A335 P22

우리의HRSG 이코노마이저용 톱니 모양 핀 튜브복합화력발전소, 폐열회수 보일러, 기타 고온 보일러 시스템에서 고효율 열회수를 위해 설계되었습니다. 기본 튜브는 다음으로 제조됩니다.ASTM A335 P22, 고온용으로 개발된 크롬-몰리브덴 합금강입니다.

ASTM A335 P22에는 대략적인 내용이 포함되어 있습니다.크롬 1.90~2.60%, 몰리브덴 0.87~1.13%, 까다로운 보일러 환경에서 고온 강도, 내산화성 및 열화 저항성의 유용한 조합을 제공합니다. ASTM은 A335를 고온 서비스용 이음매 없는 페라이트 합금강 파이프 사양으로 지정합니다.

톱니 모양의 핀 디자인은 베어 튜브에 비해 외부 열 전달 표면을 상당히 증가시킵니다. 분할된 핀 프로필은 또한 가스 난류를 촉진하여 열 성능, 내오염성, 무게 및 제조 비용 간의 실질적인 균형을 유지하면서 열 전달을 개선하는 데 도움을 줍니다.

이 튜브는 특히 적합합니다.HRSG 이코노마이저, 뜨거운 배기 가스는 물이 증기 발생 시스템의 더 높은 온도 부분에 들어가기 전에 잔여 열 에너지를 보일러 급수로 전달합니다.

주요 특징

  • 기본 튜브 재질:ASTM A335 P22 / ASME SA335 P22
  • 재료 유형:크롬-몰리브덴 합금강
  • 핀 유형:톱니 모양 / 분할 핀
  • 기본 응용 프로그램:HRSG 이코노마이저
  • 기타 응용 분야:폐열회수 보일러, 유틸리티 보일러, 산업용 보일러 및 정유공장 열회수 시스템
  • 조작:제어된 용접 또는 기타 합의된 제조 공정을 통한 핀 처리
  • 고온 서비스 능력
  • 탁월한 가스측 열 전달 향상
  • 고온에서 우수한 기계적 강도
  • 까다로운 발전 환경에 적합
  • 맞춤형 튜브 직경, 벽 두께, 핀 높이, 피치 및 길이 제공

일반적인 크기 범위

실제 치수는 HRSG 열 설계, 가스 속도, 압력 강하, 튜브 측 압력 및 설치 요구 사항에 따라 선택해야 합니다.

목 일반적인 범위
기본 튜브 OD 25.4~63.5mm
기본 튜브 벽 두께 2.5~8.0mm
전체 핀 높이 10~25mm
핀 두께 0.8~2.0mm
핀 피치 2.5~8.0mm
튜브 길이 3,000~18,000mm
핀 밀도 약 125~400핀/m
튜브 재질 ASTM A335 P22
핀 소재 탄소강/저합금강 또는 프로젝트 지정 재료

메모:이는 고정된 ASTM 치수 요구 사항이 아닌 대표적인 제조 범위입니다. 최종 치수는 구매자의 열적, 기계적 설계에 따라 지정되어야 합니다.

ASTM A335 P22 화학 성분

다음 구성은 ASTM A335 P22 요구 사항을 기반으로 합니다.

요소 ASTM A335 P22 요구 사항, 중량%
탄소(C) 0.05~0.15
망간(Mn) 0.30~0.60
인(P) ≤ 0.025
유황(S) ≤ 0.025
실리콘(Si) ≤ 0.50
크롬(Cr) 1.90~2.60
몰리브덴(Mo) 0.87–1.13

크롬-몰리브덴 합금 시스템은 P22가 고온 보일러 및 열 회수 장비에 널리 사용되는 주요 이유입니다.

기계적 성질

ASTM A335 P22의 일반적인 최소 기계적 요구 사항은 다음과 같습니다.

재산 요구 사항
인장강도 ≥ 415MPa
항복 강도 ≥ 205MPa
연장 해당 ASTM A335 시편 및 두께 요구 사항에 따름
경도 해당 ASTM A335 요구 사항에 따름

표준 P22 파이프의 경우 일반적으로 참조되는 최소 인장 강도는 다음과 같습니다.415MPa(60ksi)최소 항복 강도는205MPa(30ksi). ASTM A335는 또한 인장, 경도 및 기타 기계적 테스트에 관한 요구 사항을 설정합니다.

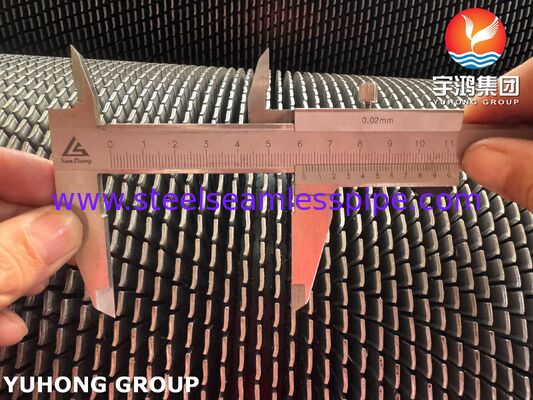

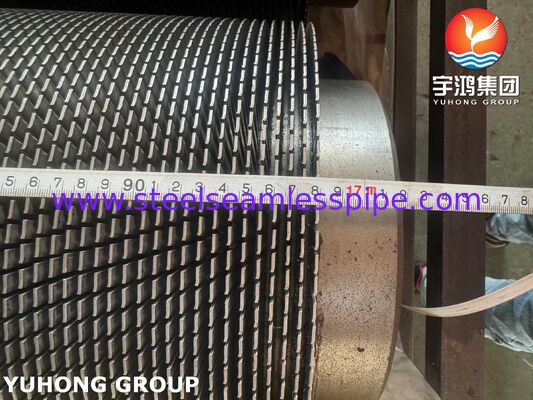

톱니 모양의 핀 디자인

톱니 모양 핀은 규칙적인 간격의 컷 또는 슬롯으로 형성된 연속 핀 스트립으로 구성됩니다. 단순한 연속 핀과 비교하여 이 분할된 구성은 경계층을 방해하고 가스 측 난류를 증가시킬 수 있습니다.

HRSG 이코노마이저의 경우 설계는 다음과 같은 몇 가지 이점을 제공합니다.

  • 외부 열전달 면적 증가
  • 가스측 열 전달 개선
  • 핀 표면 주변의 더 나은 가스 흐름 혼합
  • 지속적인 핀 열 저항 감소
  • 소형 열회수 장비에 적합
  • 열팽창 및 작동 응력에 대한 실질적인 저항력
  • 가스 측 압력 강하 요구 사항에 따라 핀 높이 및 피치를 유연하게 최적화

핀 형상은 다양한 HRSG 배기가스 온도, 가스 구성, 속도 및 허용되는 압력 강하에 맞게 맞춤화될 수 있습니다.

제조공정

당사의 톱니 모양 핀 튜브는 일관된 핀 형상과 안정적인 튜브-핀 접촉을 유지하도록 설계된 제어된 핀 형성 및 부착 공정을 통해 제조될 수 있습니다.

일반적인 생산 단계는 다음과 같습니다.

  1. P22 베이스 튜브 검사
  2. 튜브 표면 준비
  3. 핀 스트립 준비
  4. 세레이션/세그멘테이션 성형
  5. 제어된 핀 부착
  6. 핀 피치 및 높이 교정
  7. 치수검사
  8. 표면 청소
  9. 최종 NDT 및 압력 테스트
  10. 표시, 보존 및 포장

장기간 HRSG 작동 전반에 걸쳐 열 전달 성능을 유지하려면 핀과 튜브 사이의 안정적인 열 접촉이 필수적이기 때문에 핀 부착 품질에 특별한 주의가 필요합니다.

검사 및 테스트

품질 관리에는 해당 ASTM/ASME 사양, 구매 주문 및 프로젝트 요구 사항에 따라 다음 검사 및 테스트가 포함될 수 있습니다.

1. 화학적 분석

열 및/또는 제품 화학 분석은 지정된 P22 화학 물질의 준수 여부를 확인하기 위해 수행됩니다.

2. 인장시험

인장 시험은 P22 기본 튜브의 필수 인장 강도, 항복 강도 및 연신율을 검증합니다.

3. 경도시험

경도 테스트는 해당 ASTM A335 요구 사항에 따라 수행됩니다.

4. 수압시험

ASTM A335에서는 사양 조항에 따라 파이프의 각 길이에 대해 수압 테스트를 받아야 합니다.

5. 비파괴검사

주문 사양에 따라 NDT에는 다음이 포함될 수 있습니다.

  • 초음파 검사(UT)
  • 와전류 검사
  • 자분탐상검사(MT)
  • 해당되는 경우 액체 침투 시험(PT)
  • 용접/핀 부착 검사

ASTM A335는 관련 요구 사항에 따라 방법 및 크기 제한이 적용되는 비파괴 검사 방법에 의한 검사를 요구합니다.

6. 치수검사

다음 매개변수가 확인됩니다.

  • 튜브 외경
  • 튜브 벽 두께
  • 튜브 직진도
  • 튜브 길이
  • 핀 높이
  • 핀 두께
  • 핀 피치
  • 핀 밀도
  • 핀-튜브 부착
  • 전체 핀 직경

7. 육안 및 표면 검사

튜브와 핀 표면에 균열, 과도한 산화, 기계적 손상, 불완전한 핀 부착 및 기타 제조 결함이 있는지 검사합니다.

응용

HRSG 이코노마이저

그만큼기본 애플리케이션이 P22 톱니 모양의 핀 튜브 중 이코노마이저 섹션은 다음과 같습니다.배열 회수 증기 발생기(HRSG).

복합화력 발전소에서 이코노마이저는 가스 터빈 배기/열 회수 경로를 떠나는 뜨거운 가스로부터 에너지를 회수하여 보일러 급수를 예열하는 데 사용합니다. 이는 후속 증기 생성 단계에서 필요한 에너지를 줄이고 전체 플랜트 효율성을 향상시키는 데 기여합니다.

폐열 회수 보일러

또한 다음과 같은 곳에서 고온 배기 가스를 사용할 수 있는 산업 폐열 회수 시스템에도 적합합니다.

  • 가스 터빈
  • 공정로
  • 정유소
  • 석유화학 플랜트
  • 철강 생산 장비
  • 산업용 연소 시스템

유틸리티 및 산업용 보일러

P22 톱니형 핀 튜브는 온도, 압력 및 설계 조건이 적절한 기존 보일러의 선택된 이코노마이저 및 열 회수 섹션에도 지정할 수 있습니다.

ASTM A335 P22를 선택하는 이유는 무엇입니까?

P22는 크롬-몰리브덴 합금 구성이 일반 탄소강 튜브 재료보다 더 나은 고온 성능을 제공하기 때문에 까다로운 고온 서비스를 위한 실용적인 선택입니다.

다음의 조합:

  • 고온 강도
  • 크롬 보조 산화 저항
  • 몰리브덴 강화 고온 성능
  • 적절한 절차에 따른 우수한 용접성
  • 보일러 및 열회수 애플리케이션과의 호환성

엔지니어링된 HRSG 이코노마이저 설계에 매우 적합합니다.

적용 가능한 표준

프로젝트 사양에 따라 다음을 참조하여 톱니 모양 핀 튜브를 공급할 수 있습니다.

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • 적용 가능한 ASME 보일러 및 압력 용기 코드 요구사항
  • 프로젝트별 HRSG 제작 사양
  • 고객이 승인한 도면 및 검사 계획

ASTM A335는 특히 고온 서비스용 이음매 없는 페라이트 합금강 파이프를 다루며 화학적 조성, 인장 특성, 경도, 정수압 테스트 및 비파괴 검사를 다루는 요구 사항을 포함합니다.

맞춤형 제조

우리는 다음을 포함하여 고객 도면이나 열 설계 요구 사항에 따라 P22 톱니 모양의 핀 튜브를 제조할 수 있습니다.

  • 튜브 OD 및 벽 두께
  • 튜브 길이
  • 핀 높이
  • 핀 피치
  • 핀 두께
  • 핀 밀도
  • 핀 소재
  • 핀 부착 방법
  • 맨끝
  • 튜브 벤딩 구성
  • 검사 및 테스트 요구 사항
  • 포장 및 마킹

HRSG 프로젝트의 경우필요한 가스 온도, 튜브 측 압력, 가스 속도 및 허용 압력 강하와 함께 튜브 치수 및 핀 형상핀 튜브 설계를 통해 의도된 이코노마이저 작업에 맞게 최적화할 수 있습니다.

제품 요약

HRSG 이코노마이저용 ASTM A335 P22 톱니 모양 핀 튜브고온 크롬-몰리브덴 합금-강관과 확대된 톱니 모양의 열 전달 표면을 결합합니다. 그들은 주로 다음을 위해 설계되었습니다.HRSG 이코노마이저 및 산업용 폐열 회수 시스템효율적인 열 회수, 기계적 신뢰성 및 장기적인 고온 서비스가 필수적인 곳입니다.
