| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B111 C68700 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 함께 나무로 되는 케이스 /Iron Case/ 뭉치 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 보자마자 T/T, L/C |
| 공급 능력: | 클라이언트의 요청에 따라 |
| 기준: | ASTM B111, ASME SB111 | 재료 등급: | UNS C68700 |
|---|---|---|---|
| 합금 종류: | 알루미늄 황동 B형 | 튜브형: | 이음새가 없는 구리 합금관 |
| 외경: | ASTM B111 범위 내에서 최대 80mm [3-1/8인치] | 성질: | O61 어닐링 / 경인발 / 경인발 / 엔드 어닐링 |
| 응용: | 콘덴서 / 열교환기 / 증발기 | 테스트: | 와전류/정역학/공압/기계 테스트(해당되는 경우) |
| 강조하다: | ASTM B111 C68700 알루미늄 구리 튜브,열교환기용 이음매 없는 황동 튜브,알루미늄 황동 응축기 튜브 ASTM B111 |
||

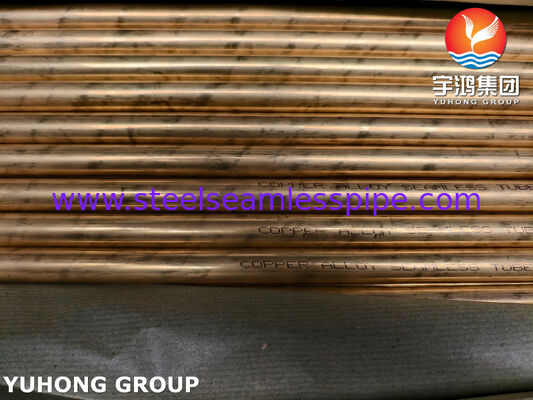

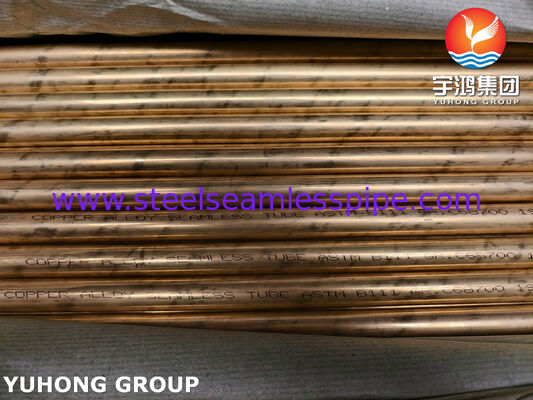

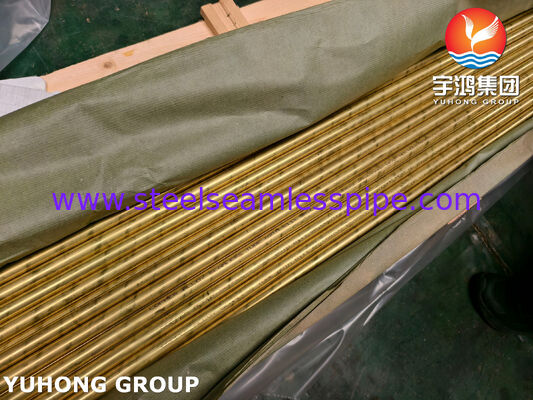

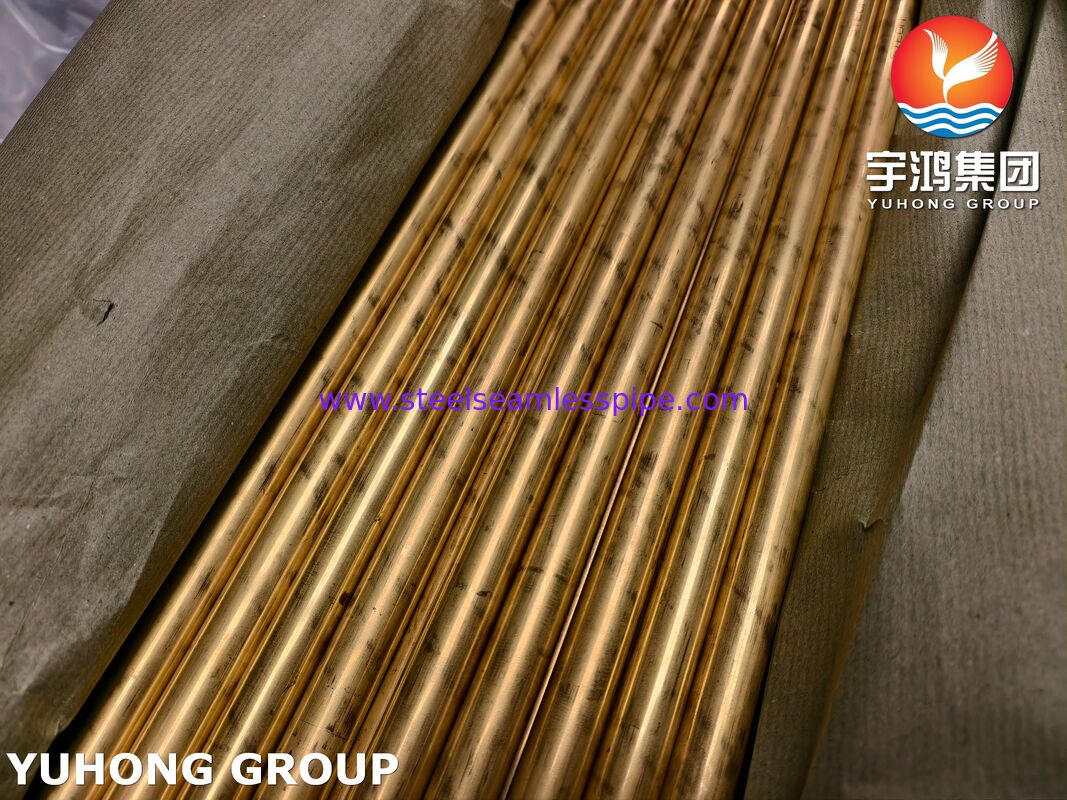

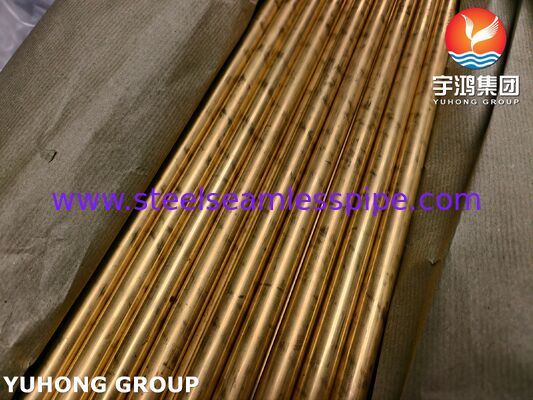

ASTM B111 C68700 구리 합금 튜브는 응축기, 증발기 및 열 교환기 응용 분야를 위해 제조된 이음매 없는 알루미늄 황동 튜브입니다.
UNS C68700은 다음과 같이 분류됩니다.알루미늄 황동, B형ASTM B111/B111M 하에서. 이 합금은 제어된 비소 함량을 가진 구리-아연-알루미늄 재료입니다. 지정된 화학 조성에는 구리 76.0~79.0%, 알루미늄 1.8~2.5%, 비소 0.02~0.06%가 포함되며, 나머지는 아연입니다.
이 튜브는 ASTM B111/B111M 및 프로젝트 요구 사항에 따라 다양한 템퍼 및 치수 구성으로 공급될 수 있습니다. 일반적인 응용 분야에는 표면 응축기, 열 교환기, 증발기 및 기타 산업용 열 전달 장비가 포함됩니다.
| 항목 | 사양 |
|---|---|
| 제품명 | C68700 알루미늄 황동 이음매 없는 튜브 |
| 표준 | ASTM B111 / ASTM B111M |
| ASME 동등품 | ASME SB111 / SB111M (지정된 경우) |
| UNS | C68700 |
| 합금 유형 | 구리-아연-알루미늄 합금 |
| 일반 설명 | 알루미늄 황동 B형 |
| 튜브 유형 | 이음매 없는 |
| C68700 이음매 없는 구리 합금 튜브는 제어된 튜브 생산 공정을 통해 제조됩니다. | 압출 / 인발 / 어닐링 / 직조 (해당되는 경우) |
| 외경 | ASTM B111 범위 내에서 최대 3-1/8인치 [80mm]; 기타 크기는 합의에 따름 |
| 벽 두께 | 사양 및 프로젝트 요구 사항에 따름 |
| 직선성 | 직선 길이, 맞춤형 |
| 치수 공차 | O61 어닐링, 경량 인발, 경질 인발 또는 해당 조건 |
| 표면 | 밀 마감 / 깨끗한 표면 |
| 끝 조건 | 평단부 또는 맞춤형 |
| 테스트 | 와전류, 수압, 공압 및 해당 기계적 테스트 |
| 문서 | MTC 및 검사 문서 |
C68700의 화학 조성은 해당 ASTM B111 요구 사항에 따라 제어됩니다.
| 원소 | ASTM B111 C68700 요구 사항 |
|---|---|
| 구리 (Cu) | 76.0~79.0% |
| 알루미늄 (Al) | 1.8~2.5% |
| 비소 (As) | 0.02~0.06% |
| 철 (Fe) | ≤0.06% |
| 납 (Pb) | ≤0.07% |
| 아연 (Zn) | 나머지 |
기계적 특성은 지정된 템퍼에 따라 달라집니다.
C68700 O61 어닐링 튜브의 경우, 일반적으로 참조되는 ASTM B111 최소 요구 사항은 다음과 같습니다.속성
| O61 어닐링 요구 사항 | 인장 강도 |
|---|---|
| ≥345 MPa | 항복 강도 |
| ≥125 MPa | 경도 |
| 튜브 테스트 | 제조 공정 |
1. 빌렛 준비
2. 압출 및 천공
3. 냉간 인발
4. 열처리
5. 직조 및 절단
6. 최종 검사
튜브 치수
일반적인 주문 정보는 다음과 같습니다.
외경
벽 두께
길이
템퍼
치수 공차
끝 조건
표면 조건
응용 분야
응축기 및 열 교환기 프로젝트의 경우, 튜브 치수는 고객의 튜브 시트 도면, 장비 사양 또는 튜브 스케줄에 따라 제조될 수 있습니다.
열처리 및 템퍼
어닐링
경량 인발
경질 인발
경질 인발 및 끝 어닐링
선택된 템퍼는 튜브의 기계적 특성 및 성형 특성에 영향을 미칩니다. ASTM B111/B111M-24는 구리 및 구리 합금 튜브에 대해 이러한 사용 가능한 조건을 구체적으로 식별합니다.
튜브 확장, 굽힘 또는 튜브-튜브 시트 설치와 관련된 응용 분야의 경우, 엔지니어링 단계에서 적절한 템퍼를 확인해야 합니다.
테스트 및 품질 관리
화학 검사
Cu 검증
Al 검증
As 검증
Fe 및 Pb 제어
열 번호 추적성
기계적 테스트
항복 강도 시험 (해당되는 경우)
신율
경도
튜브 테스트
확장 시험
평탄화 시험
잔류 응력 시험
와전류 시험
수압 시험
공압 시험
ASTM B111/B111M-24는 확장, 평탄화 및 잔류 응력 시험을 와전류, 수압 및 공압 시험과 함께 제품 요구 사항 내에서 구체적으로 식별합니다.
치수 검사
외경
벽 두께
길이
직선성
타원도
끝 조건
표면 조건
응용 분야
열 교환기
증발기
산업용 냉각 장비
표면 응축기
쉘-튜브 열 교환기
증발기
산업용 냉각기
발전용 열 전달 장비
해양 및 공정 냉각 장비
