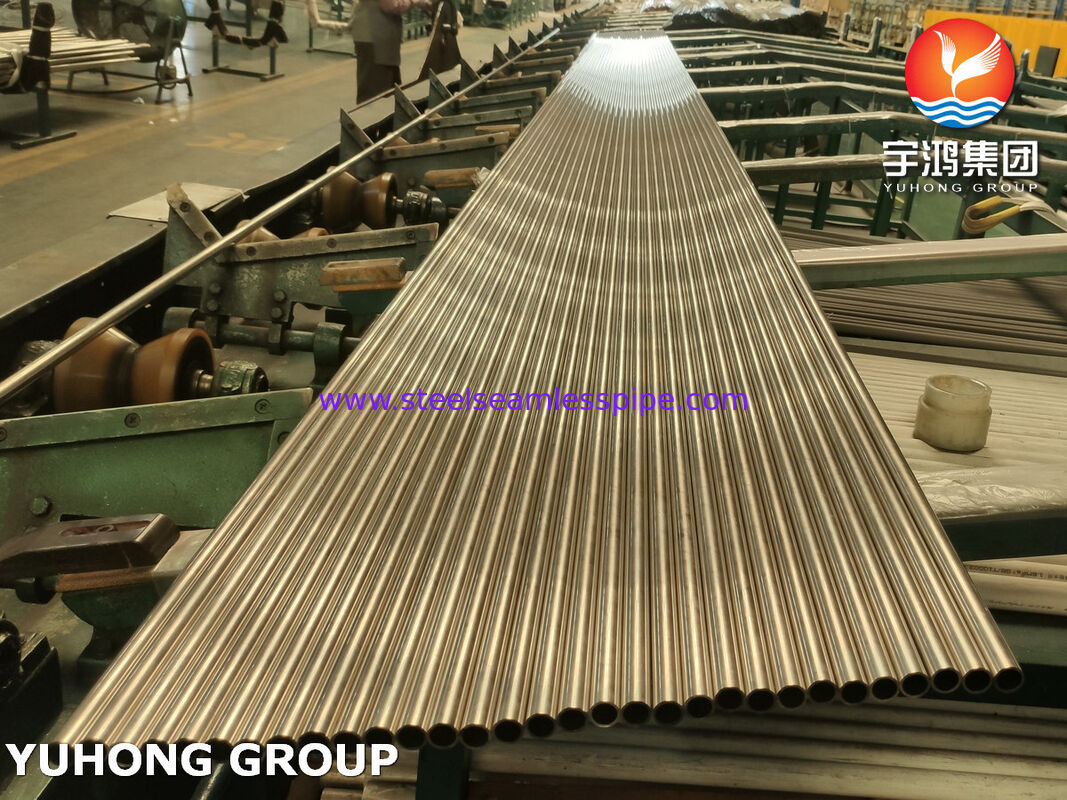

ASTM B111 C71640 매듭 없는 구리 니켈 튜브 - 해상 콘덴서 및 열 교환기용 CuNi30Fe 합금
YUHONG 그룹은 35 년 이상의 산업 전문 지식과 85 개국에 서비스를 제공하는 글로벌 공급 네트워크로 고성능 비철금 합금 튜브 솔루션을 전문으로합니다.우리의 ASTM B111 C71640 구리 니켈 무선 튜브는 해양 응축기에 중요한 응용에 대한 엄격한 국제 표준을 충족하도록 제조됩니다, 열 교환기 및 증발기. 우리는 전 세계 까다로운 서비스 조건에 대한 완전한 추적성, 엄격한 품질 관리 및 신뢰할 수있는 성능을 보장합니다.
화학적 성분 - ASTM B111 C71640 (UNS C71640 / CW353H)
| 원소 |
성분 (%) |
| 구리 (Cu) + 은 (Ag) |
나머지 |
| 니켈 (Ni) + 코발트 (Co) |
290.0 - 32.0 |
| 철 (Fe) |
1.7-2.3 |
| 망간 (Mn) |
1.5 - 25 |
| 탄소 (C), 최대 |
0.06 |
| 황 (S), 최대 |
0.03 |
명목 구성:66% Cu - 30% Ni - 2% Fe - 2% Mn
표준 C71500 (70/30 Cu-Ni) 보다 높은 철 및 망간 함유량은 보호 표면 산화물 필름을 강화하여 흐르는 바닷물에 대한 충돌 공격에 뛰어난 저항을 제공합니다..
열량에 의한 기계적 특성 - ASTM B111
| 온도 |
팽창 강도, 분 |
양력 강도, min (0.5% 연장) |
길쭉함 |
| O61 (열화) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (마른 & 스트레스 완화) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
ASTM B111 요구 사항에 따라
제조 및 시험 요구 사항 - ASTM B111 준수
모든 튜브는꿰매지 않는진압 및 냉면술 과정을 거친 제품, 크기 범위가 최대 31⁄8 인치 (80 mm) OD입니다. 다음의 필수 시험은 ASTM B111에 따라 적용됩니다:
| 시험 유형 |
요구 사항 |
| 확장 테스트 |
외부 지름의 30% (표 4) |
| 수정적 검사 |
최대 1000 psi (7 MPa) 다른 것이 명시되지 않는 한 |
| 에디 전류 테스트 |
품질보증에 100% 의무 (ASTM E243) |
| 곡물 크기 (열화) |
0.010 - 0.045mm |
| 잔류 스트레스 평가 |
수화산화물 또는 암모니아 증기 시험 |
에디 전류 테스트는 현재 대부분의 밀에서 주요 NDT 방법이며, 해저 또는 핵 서비스에 지정될 때 수중역적 테스트가 수행됩니다.
중요한 제조 참고:표면 완성도와 초기 상태는 사용 수명에 결정적입니다.연구 결과에 따르면, 오줌과 표면 준비는 침식-성식 저항을 제공하는 Fe/Mn 함유 된 보호 산화질 층의 형성에 직접적인 영향을 미친다.우리는 통제된 오줌과 굽기 과정을 통해 표면 상태를 엄격하게 통제합니다.
추가 제조 능력 및 재료 등급
맨 튜브를 넘어서 유혼그룹은 전체 열 교환기 부품 패키지를 공급합니다.
| 구성 요소 |
사용가능 한 자료 |
| 튜브 시트 |
ASME SB171 C71640, C71500, C70600 |
| 바프 플라이트 |
탄소강, 스테인레스강 또는 구리 합금 |
| 채널 커버 및 헤드 |
ASME에 맞는 재료 |
| 유 벡트 튜브 |
C71640, C71500, C70600 |
| 튜브 펀들 |
C71640 튜브와 함께 전체 조립 |
우리는 지지합니다.맞춤형 크기, U 굽기, 핀링 (저지느러미/고지느러미) 및 완전한 펀들 제조.
적용 시나리오
- 표면 응축기선박 및 전력 생산 서비스
- 껍데기 및 튜브 열 교환기해상 플랫폼에서
- 증발기염분 해제 시설 (MSF 및 MED)
- 소금물 난방기열 배척 부위
- 냉각수 시스템바닷물 또는 염기성 물
- 고속 해수 파이프침식 저항성이 중요한 경우
기술 이점 및 사용자 정의
침식-성식 저항성:2% Fe + 2% Mn 화합물은 C71640이 표준 C70600 (90/10) 및 C71500 (70/30) 합금보다 더 높은 흐름 속도에 견딜 수 있습니다.그것은 가족의 자연적 반오염 행동을 유지하면서 구리-니켈 등급 중 가장 좋은 침식 및 충돌 저항을 제공합니다.
생체 오염 저항성:구리 니켈 합금은 자연적으로 해양 생물 오염에 저항하여 유지 보수 빈도를 줄이고 장기간 서비스 간격에서 열 전달 효율을 유지합니다.
온도 범위:최대 작업 온도는 300°C (572°F) 까지
사용자 정의 옵션:
- 크기: 맞춤형 OD, 벽 두께, 길이
- 온도: O61 (열화) 또는 HR50 (마른/스트레스 완화)
- 완성: 밝게 굽혀, 튀겨, 또는 닦아
- 형태: 직선, U 굽거나 나선 모양
- 끝제조: 평면, 비벨 또는 스레드
기술 FAQ - 산업에 대한 일반적인 질문
Q: C71640과 C71500 (70/30 Cu-Ni) 의 차이점은 무엇입니까?
C71640은 C71500 (Fe 0.4-1.0%, Mn 1.0% 최대) 에 비해 Fe (1.7-2.3%) 및 Mn (1.5-2.5%) 가 증가한 변형 70/30 합금이다.이 방식 은 모래 로 가득 찬 바닷물 에서 더 높은 강도 와 우수한 침식-독식 저항력 을 제공한다.
Q: 왜 C71640이 MSF 염분 해제 공장으로 지정되었나요?
다단계 플래시 해소에는 고온 소금류와 고속으로 떠있는 고체들이 포함됩니다.C71640이 특별히이 작업을 위해 개발되었으며 열 거부 및 소금 해열기 섹션에서 매우 성공했습니다..
Q: ASTM B111 튜브에 어떤 NDT 방법이 적용됩니까?
ASTM B111에 따라 모든 튜브는 에디 전류 테스트 (ASTM E243) 또는 수정 상태 테스트를 거친다. 대부분의 밀링은 현재 100% 에디 전류 테스트를 주요 방법으로 사용합니다.
