| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | DIN17660 CuZn20Al2 F39 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 5 - 90 작업 일수 |
| 지불 조건: | T/T, L/C |
| 기준: | DIN 17660 | 재료 등급: | CuZn20Al2 |
|---|---|---|---|
| 재료 조건: | F39 | 재료 유형: | 알루미늄 황동 / 구리-아연-알루미늄 합금 |
| 튜브형: | 이음새가 없는 라운드 튜브 | 외경: | 맞춤형 |
| 벽 두께: | 맞춤형 | 테스트: | ET/유압식/공압식(해당되는 경우) |
| 강조하다: | DIN 17660 CuZn20Al2 구리 합금 튜브,열 교환기용의 원활한 구리 합금 튜브,F39 구리 합금 튜브 보증 |
||

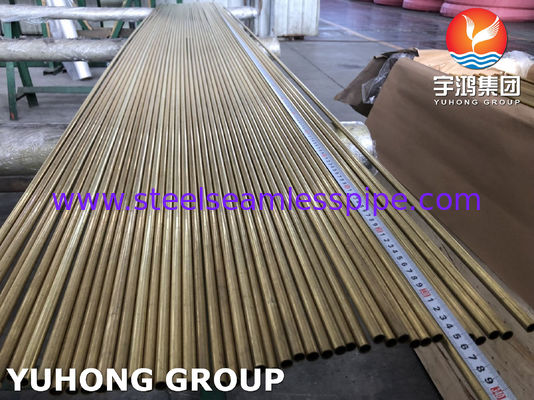

DIN 17660 CuZn20Al2 F39 이음매 없는 구리 합금 튜브는 열 교환기, 응축기 및 기타 산업용 열 전달 응용 분야를 위해 제조된 알루미늄 황동 튜브입니다.
CuZn20Al2는 구리-아연-알루미늄 합금입니다. F39 지정은 정의된 기계적 요구 사항을 갖춘 특정 재료 상태를 식별합니다. 이 제품은 이음매 없는 원형 튜브로 공급되며 프로젝트 요구 사항에 따라 맞춤형 외경, 벽 두께 및 길이로 제조될 수 있습니다.
이 튜브는 응축기, 열 교환기 및 증발기 시스템을 포함하여 구리 합금 튜브가 열 전달 서비스에 지정된 장비에 적합합니다.
정확한 유럽 재료 지정을 요구하는 프로젝트의 경우, 적용 가능한 표준, 재료 등급, 템퍼 및 제품 형태는 구매 사양 및 재료 인증서와 대조하여 확인해야 합니다.
| 항목 | 사양 |
|---|---|
| 제품명 | CuZn20Al2 F39 이음매 없는 구리 합금 튜브 |
| 표준 | DIN 17660 |
| 재료 등급 | CuZn20Al2 |
| 상태 | F39 |
| 재료 유형 | 알루미늄 황동 / 구리-아연-알루미늄 합금 |
| 튜브 유형 | 이음매 없는 |
| 모양 | 원형 튜브 |
| 외경 | 프로젝트 요구 사항에 따라 맞춤 제작 |
| 벽 두께 | 프로젝트 요구 사항에 따라 맞춤 제작 |
| 길이 | 1~12m 또는 맞춤 제작 |
| 표면 | 밀 마감 / 연마 / 고객 지정 |
| 끝 | 평평한 끝 / 맞춤 제작 |
| 테스트 | 와전류, 수압 또는 적용 가능한 테스트 |
| 응용 분야 | 열 교환기, 응축기, 증발기 및 산업용 냉각 장비 |
기존 제품 정보는 CuZn20Al2 F39를 이음매 없는 구리 합금 튜브로 나열하고 산업용 열 교환기 응용 분야에 대한 맞춤형 치수를 제공합니다.
CuZn20Al2는 알루미늄을 합금 원소로 하는 구리-아연 합금 계열에 속합니다.
사용 가능한 제품 정보는 합금을 대략적으로 식별합니다:
구리: 76.0~79.0%
알루미늄: 1.8~2.5%
아연: 잔량
납 및 철은 적용 가능한 사양에 따라 제어됨
정확한 화학 성분은 DIN 17660의 적용 가능한 판본 및 공급된 열의 재료 테스트 인증서와 대조하여 확인해야 합니다.
CuZn20Al2는 CW509L로 설명해서는 안 됩니다.
CW509L은 유럽 지정으로 CuZn40이며, 구리는 약 59.5~61.5%이고 아연이 잔량입니다. CuZn20Al2와는 다른 황동 등급입니다.
따라서 제품 페이지에서는 다음을 사용해서는 안 됩니다:
CuZn20Al2 / CW509L
상호 교환 가능한 재료 지정으로.
고객의 MTC가 실제로 CW509L / CuZn40을 지정하는 경우, 이는 다른 제품 페이지로 취급해야 합니다.
기존 제품 데이터에 나열된 CuZn20Al2 재료의 경우:
| 원소 | 성분 |
|---|---|
| 구리 (Cu) | 76.0~79.0% |
| 알루미늄 (Al) | 1.8~2.5% |
| 납 (Pb) | ≤0.07% |
| 철 (Fe) | ≤0.06% |
| 아연 (Zn) | 잔량 |
| 기타 원소 | 적용 가능한 사양에 따름 |
정확한 열 분석은 적용 가능한 재료 표준 및 구매 주문에 따라 보고되어야 합니다.
CuZn20Al2 F39에 대한 기존 기술 데이터는 다음과 같이 지정합니다:
| 속성 | F39 요구 사항 |
|---|---|
| 인장 강도 | ≥390 MPa |
| 항복 강도 | 150~230 MPa |
| 신장률 | ≥45% |
이 값은 공급된 재료와 표준의 적용 가능한 판본이 F39 상태를 확인하는 경우에만 유지되어야 합니다. MTC는 각 생산 로트에 대해 지배적이어야 합니다.
CuZn20Al2 F39 튜브는 제어된 이음매 없는 구리 합금 튜브 생산 공정을 통해 제조될 수 있습니다:
구리 합금 원자재 준비
빌렛 검사 및 열 식별
열 압출 또는 피어싱
냉간 인발
필요한 경우 중간 열처리
최종 치수 조정
교정
절단
표면 세척
비파괴 검사

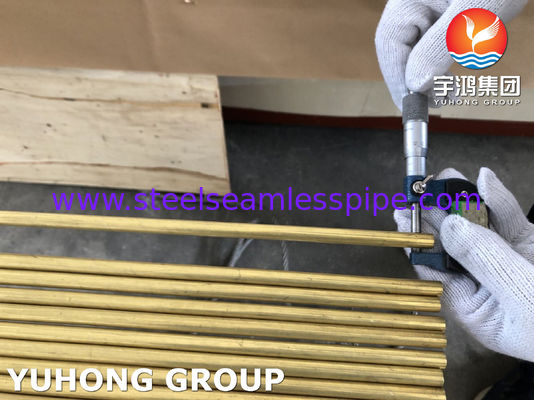

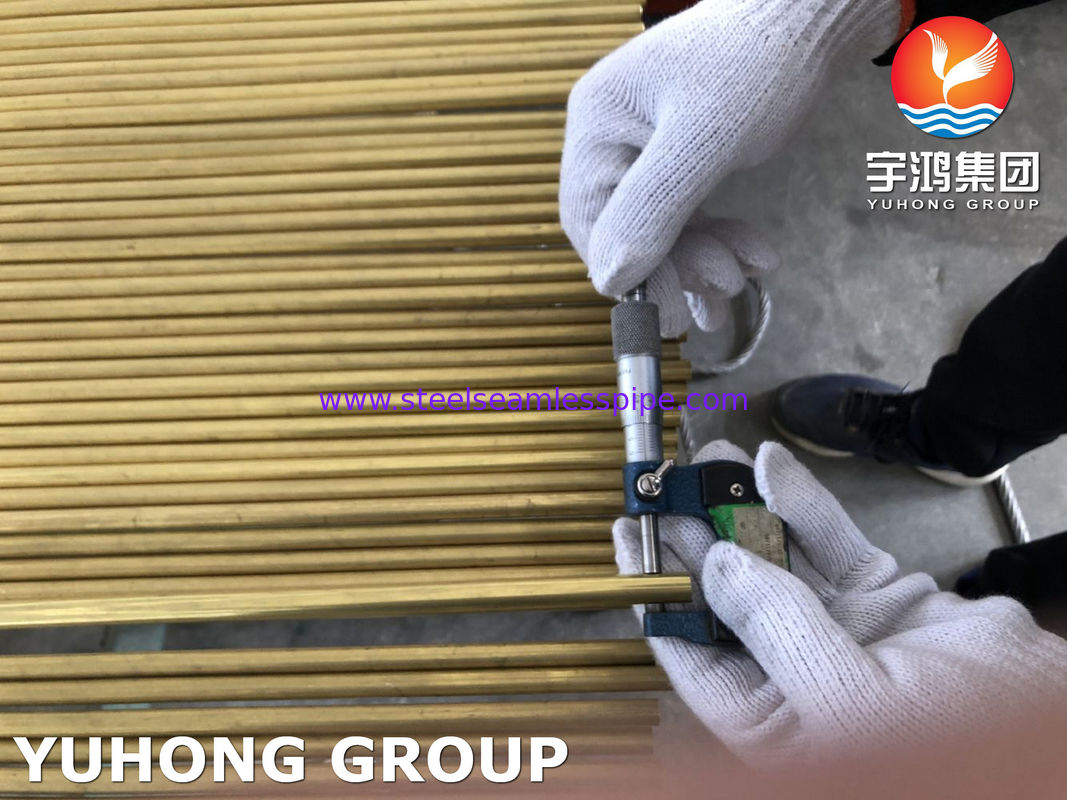

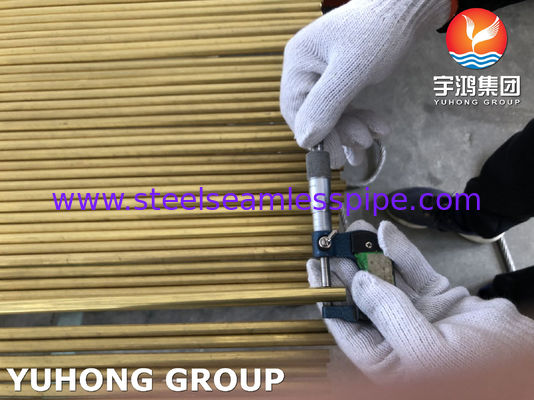

치수 검사

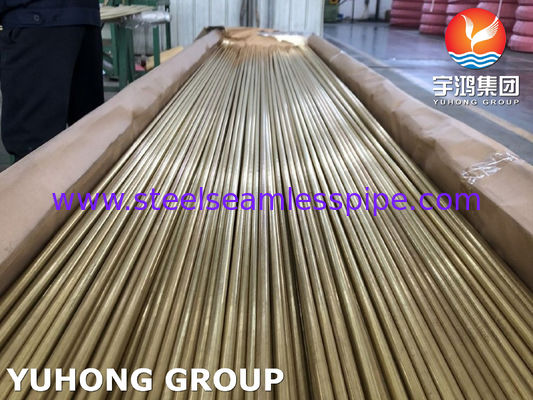

최종 마킹 및 포장
실제 생산 경로는 지정된 튜브 치수, 템퍼 및 적용 가능한 기술 요구 사항에 따라 달라집니다.
사용 가능한 치수는 고객의 요구 사항에 따라 맞춤 제작할 수 있습니다.
일반적인 주문 정보에는 다음이 포함됩니다:
외경
벽 두께
튜브 길이
치수 허용 오차
표면 상태
끝 상태
재료 상태
테스트 요구 사항
열 교환기 응용 분야의 경우, 튜브 치수는 튜브 시트 구멍 직경, 튜브 피치 및 튜브 확장 요구 사항과 조정될 수 있습니다.
사용 가능한 표면 상태는 다음과 같습니다:
밀 마감
세척된 표면
연마된 표면
지정된 경우 밝은 마감
특정 마감이 필요한 경우 구매 주문서에 필요한 표면 상태를 명시해야 합니다.
와전류 검사는 적용 가능한 제품 사양 및 구매 요구 사항에 따라 이음매 없는 구리 합금 튜브에 적용될 수 있습니다.
추가 테스트에는 다음이 포함될 수 있습니다:
와전류 검사
수압 검사
기체 압력 검사
치수 검사
표면 검사
정확한 테스트 방법은 적용 가능한 표준 및 고객 요구 사항에 따라 지정해야 합니다.
CuZn20Al2 F39 이음매 없는 튜브는 다음과 같은 장비에 사용될 수 있습니다:
쉘-앤-튜브 열 교환기
표면 응축기
산업용 응축기
증발기
오일 쿨러
냉각수 시스템
증기 응축기 시스템
터빈 관련 냉각 장비
기존 제품 정보는 특히 열 교환기, 증발기, 응축기, 글랜드 증기 응축기, 증기 이젝터 및 터빈 오일 쿨러를 응용 분야로 식별합니다.
구리 합금 튜브는 응축기 장비에서 열 전달 튜브로 널리 사용됩니다.
특정 응축기 프로젝트의 경우, 재료 선택 시 다음을 고려해야 합니다:
냉각수 화학
온도
유속
튜브 측 환경
튜브 시트 재료
튜브-튜브 시트 접합 방법
설계 요구 사항
일반적인 내식성 설명은 응용 분야별 재료 선택을 대체해서는 안 됩니다.
열 교환기 및 응축기 응용 분야의 경우, 튜브 외경 및 벽 두께는 튜브 시트 설계에 맞춰야 합니다.
장비 설계에 따라 튜브는 다음 방법으로 설치될 수 있습니다:
기계적 확장
튜브 롤링
장비 설계자가 지정한 기타 튜브-튜브 시트 접합 방법
선택한 재료 상태는 튜브 확장 공정을 설계할 때 고려해야 합니다.
