| 제품: | HFW 핀 튜브 | 재료: | ASTM A192 A192 |
|---|---|---|---|
| 애플리케이션: | 과열기 | 패키지: | 합판 케이스 또는 철 프레임 나무 케이스 |

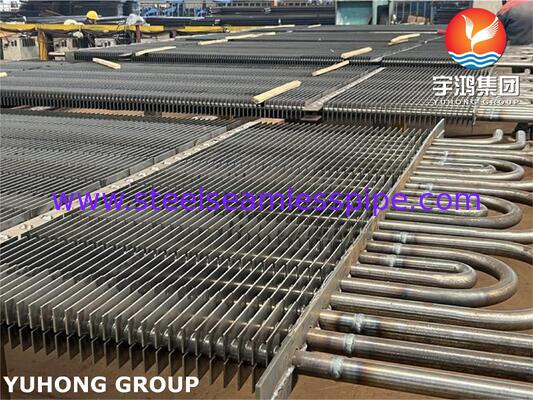

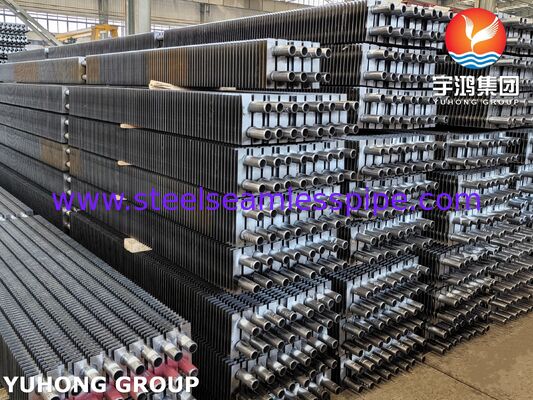

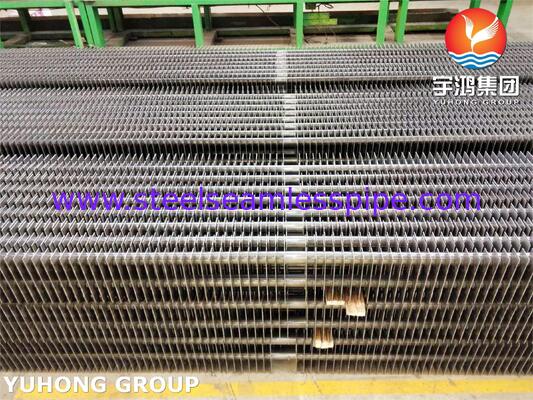

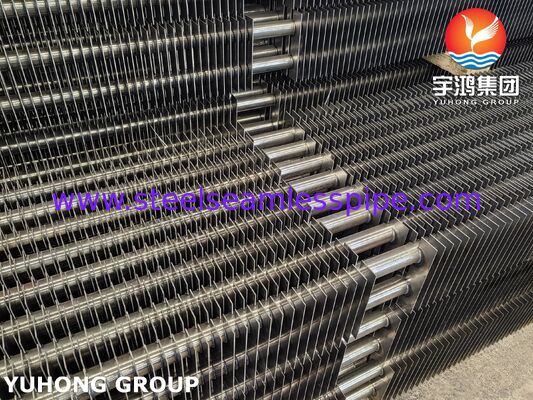

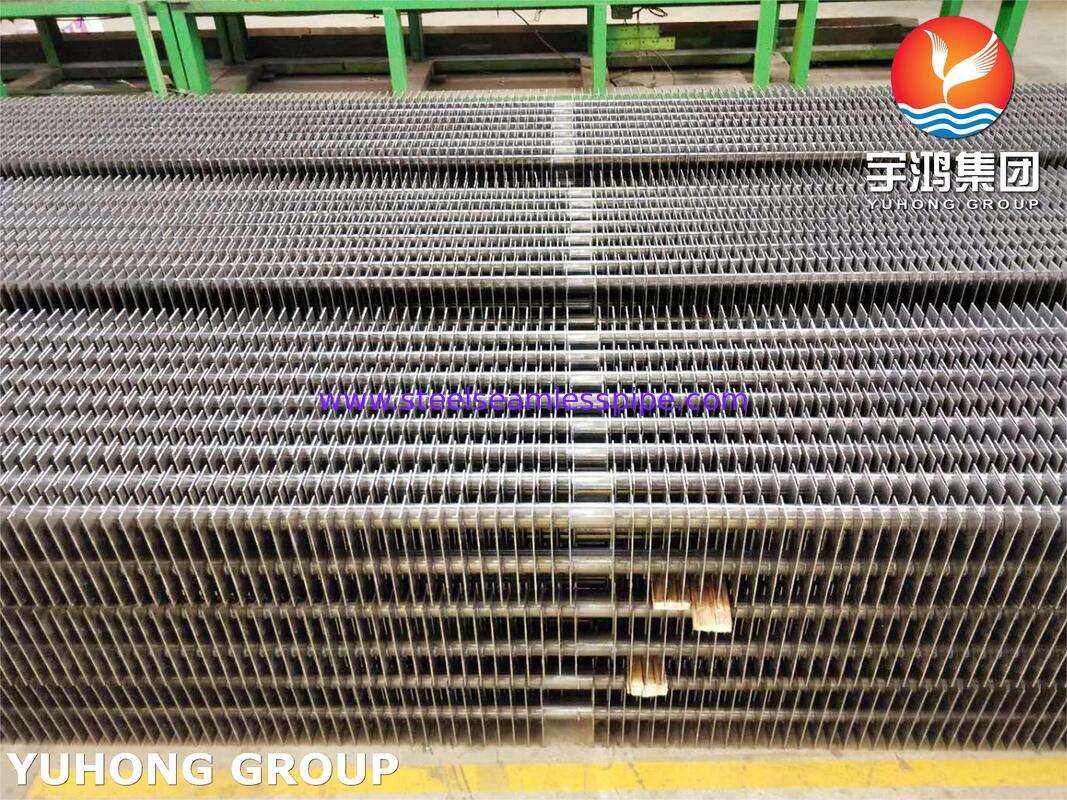

과열기용 고주파 용접 핀 튜브는 산업용 보일러, 발전소, 폐열 회수 장치 및 증기 발생 시스템의 열 효율을 개선하도록 설계된 열 전달 부품입니다. ASTM A192 탄소강 베이스 튜브와 고주파 용접 핀으로 제작된 이 제품은 유효 열 전달 표면적을 증가시켜 장비가 뜨거운 연소 가스에서 더 많은 열을 회수하고 보일러 물이나 증기로 전달하는 데 도움을 줍니다.
당사의 고주파 용접 핀 튜브는 압력을 견디는 탄소강 튜브와 단단히 부착된 핀을 결합하여 효율적인 열 교환, 신뢰할 수 있는 구조 및 까다로운 열 응용 분야를 위한 유연한 구성 옵션을 제공합니다. 튜브 치수, 핀 형상 및 재료 사양은 프로젝트 요구 사항 및 장비 설계 조건을 충족하도록 맞춤 설정할 수 있습니다.
중요 재료 참고: ASTM A192/A192M은 고압 서비스용 이음매 없는 탄소강 보일러 및 과열기 튜브를 다룹니다. 이 표준 자체는 완전한 고주파 핀 용접 공정을 정의하지 않으므로 완성된 핀 튜브 어셈블리는 핀 재료, 용접 무결성, 치수 허용 오차 및 검사에 대한 별도의 요구 사항으로 지정해야 합니다.
주요 제품 특징향상된 열 전달 성능: 핀은 외부 열 전달 면적을 확장하여 연소 가스로부터 더 효과적인 열 회수를 지원합니다.
고주파 용접 핀 부착: 용접 공정은 자격을 갖춘 절차에 따라 제조될 때 핀 스트립과 베이스 튜브 사이에 연속적이고 안전한 연결을 생성합니다.
탄소강 압력 튜브: ASTM A192 재료는 설계 한계를 존중하는 경우 지정된 보일러 및 과열기 서비스 조건에 적합합니다.
맞춤형 핀 형상: 열 전달 성능, 가스 측 압력 강하 및 오염 방지 기능을 균형 있게 조정하기 위해 핀 높이, 두께, 피치 및 구성을 선택할 수 있습니다.
유연한 제조 옵션: 튜브 길이, 핀 커버리지, 끝단 준비 및 핀이 없는 섹션은 보일러 레이아웃에 맞게 조정할 수 있습니다.
품질 중심 생산: 재료 추적성, 치수 검사 및 적절한 용접 무결성 테스트는 일관된 제조 품질을 지원하는 데 도움이 됩니다.
산업용 보일러 과열기
가스 측 열 전달을 개선하고 증기 온도 제어를 지원하기 위해 적합한 보일러 구성에 사용됩니다.
발전
작동 온도, 압력 및 부식 환경이 선택된 탄소강과 호환되는 보일러 열 회수 섹션에 적용됩니다.
폐열 회수 시스템
적절하게 설계된 열 회수 장비에서 산업 배기 가스로부터 유용한 열 에너지를 회수하는 데 도움이 됩니다.
표준 크기 범위다음은 고주파 용접 핀 튜브의 일반적인 상업적 제조 범위입니다. 이는 ASTM A192에서 의무화한 치수 요구 사항이 아니라 지표입니다. 최종 치수는 보일러 설계, 열 전달 계산 및 프로젝트 사양에 따라 합의해야 합니다.
매개변수 |
일반적인 범위 |
|---|---|
베이스 튜브 외부 직경 |
19.05–76.2 mm |
베이스 튜브 벽 두께 |
2.0–8.0 mm |
튜브 길이 |
3,000–18,000 mm |
핀 높이 |
10–25 mm |
핀 두께 |
0.8–1.5 mm |
핀 피치 |
2.5–8.0 mm |
핀 재료 |
탄소강 또는 기타 지정된 호환 재료 |
핀 구성 |
솔리드, 톱니 모양 또는 프로젝트별 프로파일 |
핀 부착 |
고주파 저항 용접 |
맞춤화: 제조 능력에 따라 다른 치수를 사용할 수 있습니다. 주문 전에 베이스 튜브 직경, 벽 두께, 핀 재료, 핀 피치, 핀 높이, 튜브 길이 및 적용 가능한 코드를 확인하십시오.
ASTM A192 화학 성분ASTM A192/A192M-24는 탄소강 튜브에 대한 다음 화학 성분 한계를 지정합니다.
원소 |
성분, wt.% |
|---|---|
탄소 (C) |
0.06–0.18 |
망간 (Mn) |
0.27–0.63 |
인 (P) |
≤ 0.035 |
황 (S) |
≤ 0.035 |
규소 (Si) |
≤ 0.25 |
이 한계는 ASTM A192 베이스 튜브 재료에 적용되며 핀 스트립에는 자동으로 적용되지 않습니다. 핀 재료는 자체 지정 등급 및 화학 성분 요구 사항을 준수해야 합니다.
기계적 특성ASTM A192 탄소강 보일러 튜브에 대한 일반적인 지정된 기계적 요구 사항은 다음과 같습니다.
속성 |
ASTM A192 요구 사항 |
|---|---|
인장 강도, 최소 |
325 MPa (47 ksi) |
항복 강도, 최소 |
180 MPa (26 ksi) |
50.8 mm (2인치) 연신율, 최소 |
35% |
브리넬 경도, 최대, 벽 두께 ≥ 5.1 mm |
137 HBW |
로크웰 경도, 최대, 벽 두께 < 5.1 mm77 HRBW |
이음매 없는 탄소강 보일러 튜브 표준 |
+1
기계적 특성은 해당 사양 및 테스트 조건에 따라 베이스 튜브에 대해 결정됩니다. 전체 용접 핀 어셈블리의 보장된 특성으로 해석되어서는 안 됩니다. 핀 용접 및 열 영향부는 적절한 제조 및 검사 제어가 필요합니다.
제조 공정
베이스 튜브 준비: 이음매 없는 ASTM A192 탄소강 튜브를 조달하고 재료 식별, 치수 및 추적성을 포함하여 확인합니다.표면 준비: 일관된 용접을 지원하기 위해 튜브 및 핀 접촉 표면을 청소합니다.
핀 성형: 지정된 핀 스트립을 준비하고 두께, 높이, 피치 및 프로파일을 제어합니다.
고주파 용접: 자격을 갖춘 절차와 제어된 용접 매개변수를 사용하여 튜브를 따라 핀을 연속적으로 용접합니다.
치수 수정: 핀 정렬, 피치 균일성, 튜브 직선도 및 끝단 치수를 확인합니다.
마감: 용접 또는 튜브 벽을 손상시키지 않고 승인된 방법을 사용하여 허용되지 않는 용접 돌출부 또는 표면 결함을 제거합니다.
최종 검사: 구매 사양 및 적용 가능한 검사 계획에 대해 완성된 제품을 확인합니다.
검사 및 테스트 방법
검사 또는 테스트
목적 |
재료 인증서 검토 |
|---|---|
베이스 튜브 등급, 열 번호 및 화학 성분 확인 |
화학 분석 |
필요한 경우 ASTM A192 준수 확인 |
인장 시험 |
베이스 튜브 인장 강도, 항복 강도 및 연신율 확인 |
경도 시험 |
해당 베이스 튜브 경도 한계가 충족되었는지 확인 |
치수 검사 |
튜브 직경, 벽 두께, 핀 높이, 피치, 두께 및 길이 측정 |
육안 검사 |
표면 결함, 불규칙한 핀 및 눈에 보이는 용접 불연속성 식별 |
용접 무결성 테스트 |
자격을 갖춘 방법과 합의된 수락 기준을 사용하여 핀 대 튜브 결합 무결성 평가 |
수압 시험 |
해당 튜브 사양 또는 프로젝트에서 요구하는 경우 압력 경계 테스트 |
비파괴 검사 |
용접 설계, 서비스 조건 및 프로젝트 코드에 따라 추가 방법이 지정될 수 있습니다. |
최종 문서화 |
검사 결과, 재료 추적성 및 해당 테스트 인증서 기록 |
품질 참고: ASTM A192에는 해당 판 및 주문 요구 사항에 따라 평탄화, 플레어링, 경도 및 수압 테스트를 포함한 지정된 튜브 테스트 요구 사항이 포함됩니다. 고주파 핀 용접에 대한 정확한 검사 및 수락 기준은 별도로 정의해야 합니다. |
제품 장점
동일한 공칭 직경의 베어 튜브에 비해 유효 열 전달 면적 증가.열 및 압력 강하 계산에 따라 열 교환기 크기 축소 또는 열 회수 개선 가능성.
용접 품질이 적절하게 제어될 때 신뢰할 수 있는 열 전달을 위해 설계된 기계적으로 부착된 핀.
새 보일러 설치 및 교체 열 전달 번들에 대한 유연한 구성.
합의된 구매 요구 사항에 따라 재료 추적성 및 검사 문서 제공 가능.
작동 온도, 압력, 산화 및 부식 조건이 탄소강에 적합한 경우 선택된 보일러 및 과열기 응용 분야와의 호환성.
주문 정보
베이스 튜브 표준: ASTM A192/A192M
베이스 튜브 외부 직경 및 벽 두께
핀 재료 및 핀 프로파일
핀 높이, 두께 및 피치
튜브 길이 및 수량
작동 온도 및 압력
적용 가능한 ASME 또는 기타 프로젝트 코드
필요한 검사, 테스트 및 문서
배송 요구 사항 및 포장
