| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | EN1092-1 F316L |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 함께 나무로 되는 케이스 /Iron Case/ 뭉치 |
| 배달 시간: | 수량에 따라 다릅니다 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 고객의 요구 사항에 따라 |
| 제품명: | 스테인리스 스틸 플레이트 플랜지 | 재료: | F316L |
|---|---|---|---|
| 공예: | 서서히 나아가는 | 씰링 표면: | 플랫 페이스(FF) |
| 압력: | PN2.5-PN100 / 150#-2500# | 크기: | DN10-DN600 / 3/8"-24" |
| 테스트(NDT): | UT, PT, MT... | 애플리케이션: | 화학 산업/석유 산업/전력 산업/금속 산업 건축 산업/조선 산업 |

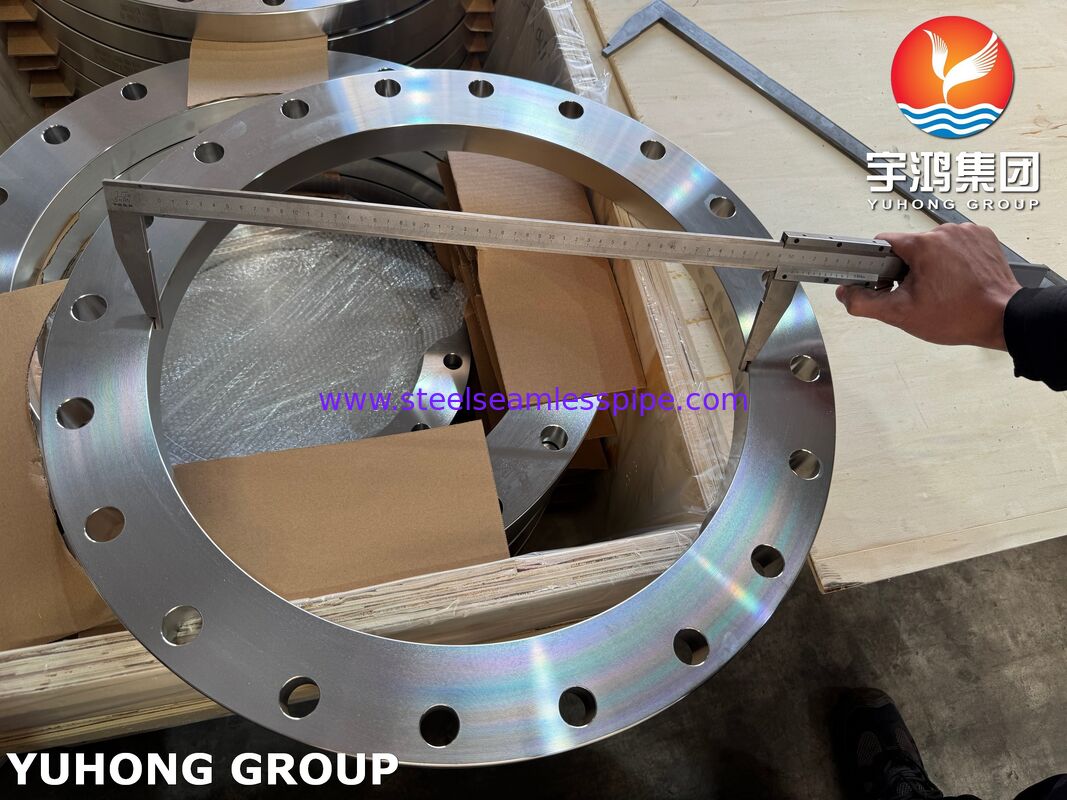

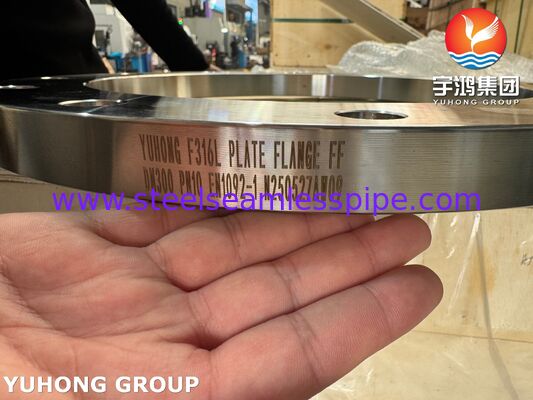

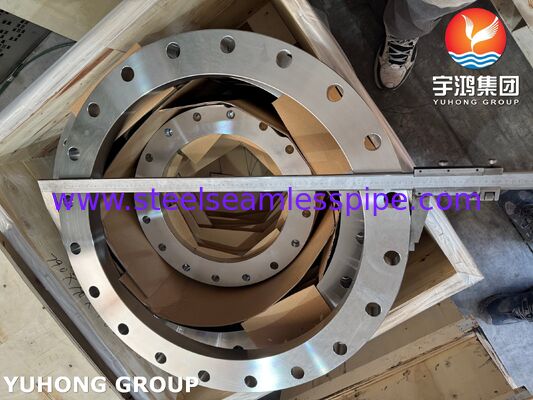

EN1092-1 F316L 스테인리스 스틸 평면 플레이트 플랜지 PN2.5-PN100, DN10-DN600
EN1092-1 F316L 스테인리스 스틸 평면 플레이트 플랜지는 강철 플랜지 및 연결에 대한 유럽 표준인 EN 1092-1에 따라 제조된 유럽 표준 원형 강철 플랜지입니다.. 지정된 Type 01 (용접용 플레이트 플랜지), 이 플랜지는 볼트 구멍이 둘레에 있는 평평하고 둥근 강철 디스크이며 허브와 돌출된 면이 없음을 특징으로 합니다.
이 제품은 DN10에서 DN600까지 24개의 공칭 크기 사양을 포함하며, 압력 등급은 PN2.5에서 PN100(PN2.5/6/10/16/25/40/63/100)까지 8가지 등급으로 나뉩니다.돌출면(RF) 플랜지와 비교하면 이 평면 플랜지는 전체 접촉면에 볼트 예압을 고르게 분산시키는 전체 면 개스킷을 사용해야 합니다. 특히 주철, 플라스틱 또는 FRP로 만들어진 취성 또는 저강도 장비 노즐에 대한 연결에 적합하며, 중간에서 저압 및 비심각한 열 순환 하의 일반 산업 배관에도 적합합니다. “슬립온” 구성은 설치 중 배관 정렬을 크게 단순화하고 용접넥(WN) 플랜지보다 비용 이점 을 제공합니다.
| 이 제품은 화학 및 석유화학, 해양 및 해상, 수처리, 식품 및 제약, 발전, HVAC 및 화재 보호 응용 분야의 중간에서 저압 산업 배관 시스템의 플랜지 연결에 널리 사용됩니다. | ASTM | EN / Werkstoff Nr. | UNS | JIS |
| BS | F316L | 1.4404 | S31603 | SUS 316L |
316S11

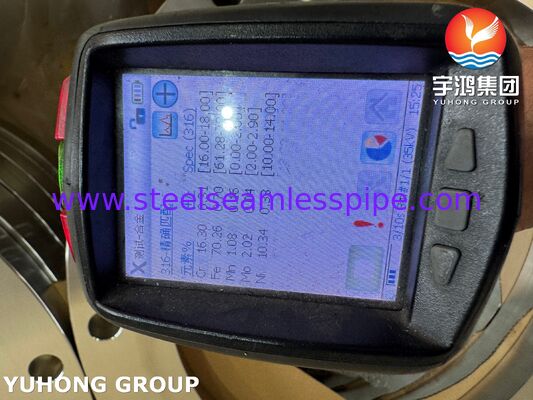

| 화학 및 기계적 특성EN1092-1 F316L 화학 | ||||||||
|
특성 % |
C | Cr |
Mn |
Si | P | S | Ni | Mo |
| ≤0.045 | ≤0.03 | 16.0-18.0 | ≤2.00 | ≤1.00 | ≤0.045 | ≤0.03 | 10.0-14.0 | 2.0-3.0 |
Balance
|
기계적 특성 항복 강도(0.2% 오프셋)
|
최소, ksi [MPa] 항복 강도(0.2% 오프셋)
|
최소, ksi [MPa]
신율 2인치
[50 mm] 또는 4D,
|
최소, %
단면 수축률,
|
| 최소, % | 70[485] | 25[170] | 30 |
|
열처리 요구 사항
|
열처리 유형
오스테나이트화/용체화
온도, 최소
|
또는 범위, °F [°C]A
냉각
|
매체
담금질 냉각
|
아래 °F [°C]
템퍼링 온도,
최소 또는
|
| 범위, °F [°C] |
용체화 처리 및 담금질
|
1900 [1040] |
액체
|
500 [260]
|
해당 없음 주요
균일한 하중 분산 – 전체 면 개스킷이 있는 평면 설계는 전체 밀봉 표면에 걸쳐 균일한 볼트 예압을 보장하여 주철, 플라스틱 또는 FRP로 만들어진 취성 장비 노즐의 과부하 및 손상을 방지합니다.
