| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, TUV, PED etc. |
| 모델 번호: | A182 F51 용접 넥 플랜지 |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 보호용 플랜지 전면 커버, 방습 포장 및 수출용 합판 케이스 또는 목재 팔레트. |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 보자마자 T/T, L/C |
| 공급 능력: | 달 당 5000 PC |
| 재료 명칭: | UNS S31803 / ASTM A182 F51 | 이중 미세구조: | 페라이트-오스테나이트계 스테인리스강 |
|---|---|---|---|
| 피팅 저항 등가수(PREN): | 일반 ≥35 | 플랜지 직면 구성: | RF / FF / RTJ |
| 단조 루트: | 오픈 다이 단조 및 CNC 가공 | 열처리 조건: | 솔루션은 단련했습니다 |
| 검사 및 문서화: | PMI, UT, PT, EN 10204 3.1 / 3.2 | 서비스 환경: | 염화물, 해수 및 신 서비스 애플리케이션 |

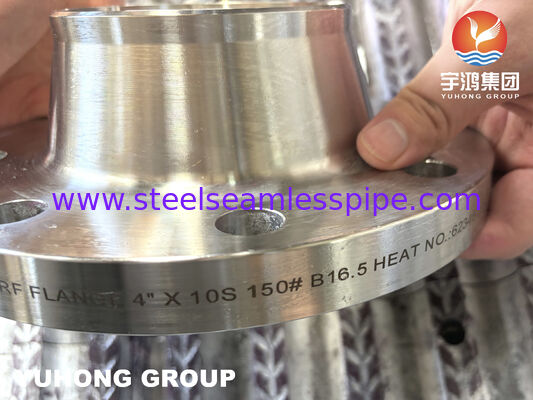

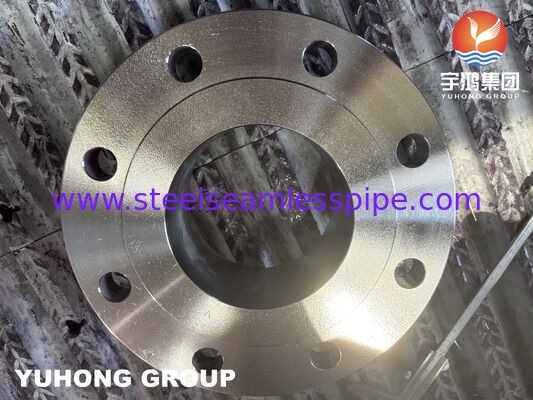

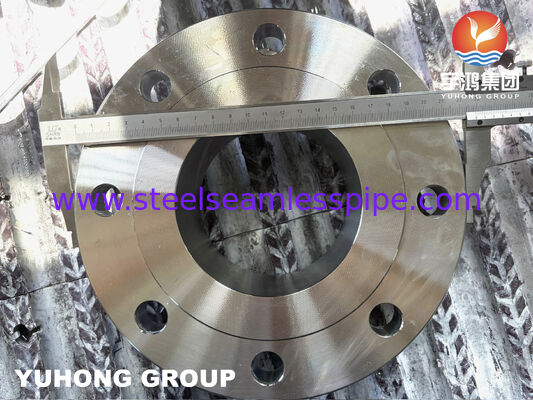

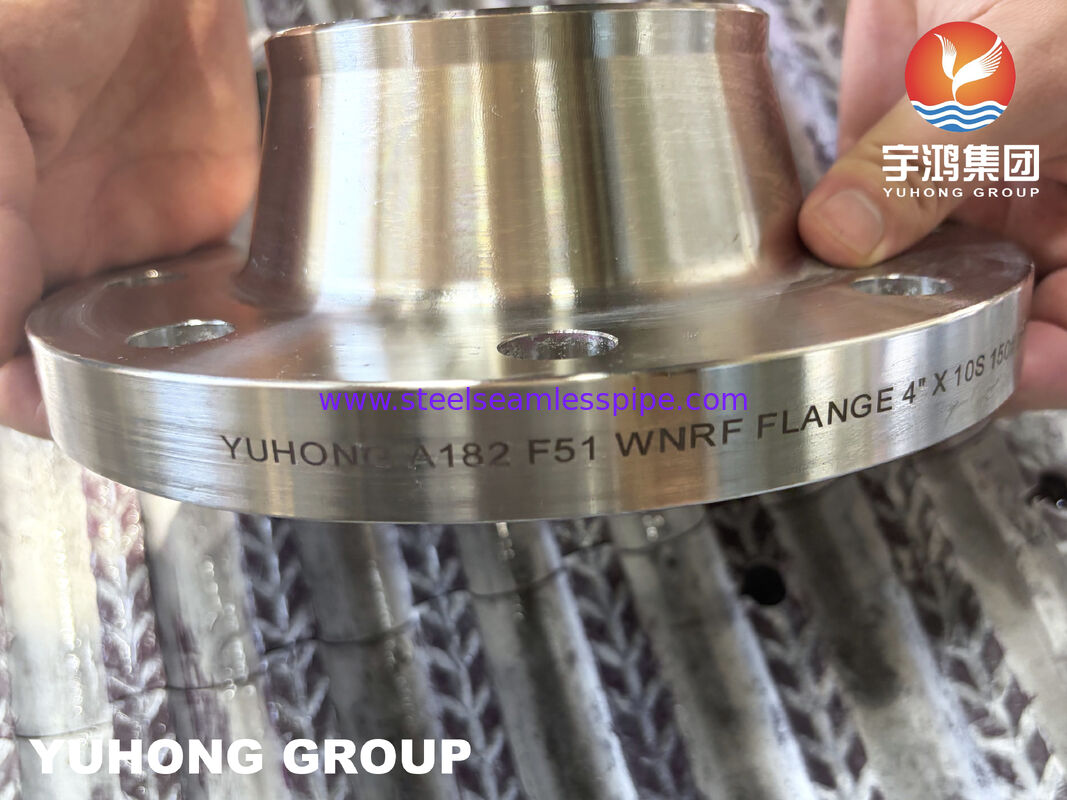

S31803 듀플렉스 스테인리스강 WNRF 플랜지
제품 개요
고강도 배관 시스템용 단조 듀플렉스 스테인리스강 플랜지
S31803 용접 넥 라이즈드 페이스(WNRF) 플랜지는 대략적으로 균형 잡힌 페라이트-오스테나이트 미세 구조를 결합한 듀플렉스 스테인리스강으로 제조됩니다. 기존 오스테나이트계 스테인리스강과 비교하여 UNS S31803은 더 높은 항복 강도와 염화물 유발 공식, 틈새 부식 및 응력 부식 균열에 대한 개선된 내성을 제공합니다.
용접 넥 설계는 플랜지 허브와 파이프 사이의 응력 분포를 점진적으로 하여 주기적인 압력 및 높은 기계적 하중에 적합합니다. 라이즈드 페이스(RF) 씰링 표면은 정밀하게 가공되어 다양한 산업 배관 시스템에서 신뢰할 수 있는 개스킷 압축 및 누수 방지 플랜지 연결을 달성합니다.
ASME B16.5, EN 1092-1 및 프로젝트별 요구 사항에 따라 공급 가능하며, 완전한 재료 추적성 및 검사 문서를 갖춘 플랜지를 공급할 수 있습니다.
기술 사양
|
항목 |
사양 |
|---|---|
|
제품명 |
S31803 듀플렉스 스테인리스강 WNRF 플랜지 |
|
재질 등급 |
UNS S31803 / ASTM A182 F51 |
|
표준 |
ASME B16.5, EN 1092-1, MSS SP-44 |
|
플랜지 유형 |
용접 넥 라이즈드 페이스(WNRF) |
|
압력 등급 |
Class 150–2500 / PN10–PN100 |
|
면 |
RF (라이즈드 페이스), FF, RTJ 사용 가능 |
|
제조 공정 |
오픈 다이 단조 + CNC 가공 |
|
열처리 |
용체화 처리 |
|
NPS 범위 |
1/2"–48" |
|
검사 |
PMI, UT, PT, 경도, 치수 검사 |
|
인증 |
EN 10204 3.1 / 3.2 |
화학 성분
|
원소 |
요구 사항 (%) |
|---|---|
|
크롬 |
21.0–23.0 |
|
니켈 |
4.5–6.5 |
|
몰리브덴 |
2.5–3.5 |
|
질소 |
0.08–0.20 |
|
탄소 |
≤0.03 |
기계적 특성
|
속성 |
일반적인 요구 사항 |
|---|---|
|
인장 강도 |
≥620 MPa |
|
항복 강도 |
≥450 MPa |
|
연신율 |
≥25% |
|
경도 |
≤290 HB |
제품 특징
이중상 페라이트-오스테나이트 구조는 우수한 인성을 유지하면서 기존 300 시리즈 스테인리스강보다 높은 강도를 제공합니다.
공식, 틈새 부식 및 응력 부식 균열이 설계 고려 사항인 염화물 함유 매체에 적합합니다.
테이퍼형 허브는 응력 집중을 최소화하고 주기적 하중 하에서의 피로 저항성을 향상시킵니다.
제어된 면 치수는 신뢰할 수 있는 개스킷 안착 및 씰링 무결성을 보장합니다.
각 플랜지는 프로젝트 문서 지원을 위해 열 번호 추적성 및 검사 기록과 함께 공급될 수 있습니다.
일반적인 응용 분야
해양 생산 플랫폼
해수 냉각 시스템
담수화 플랜트
화학 처리 장치
압력 배관 시스템
LNG 시설
열교환기 배관
소화수 시스템
비료 플랜트
펄프 및 제지 처리
동등 재질 등급
|
표준 |
등급 |
|---|---|
|
ASTM |
A182 F51 |
|
UNS |
S31803 |
|
EN |
1.4462 |
|
DIN |
X2CrNiMoN22-5-3 |
|
AFNOR |
Z3 CrNi 22.05 Az |
|
GB/T |
022Cr22Ni5Mo3N |
검사 및 테스트
정성적 재료 식별 (PMI)
초음파 검사 (UT)
액체 침투 검사 (PT)
페라이트 함량 측정
경도 시험
치수 검사
EN 10204 3.1 / 3.2 문서
자주 묻는 질문
1. 316L 대신 S31803을 선택하는 이유는 무엇입니까?
S31803은 더 높은 강도와 염화물 유발 공식, 틈새 부식 및 응력 부식 균열에 대한 개선된 내성을 제공하여 더 까다로운 서비스 환경에 적합합니다.
2. 어떤 압력 등급을 사용할 수 있습니까?
ASME 또는 EN 표준에 따라 Class 150부터 Class 2500까지 및 이에 상응하는 PN 등급을 공급할 수 있습니다.
3. 맞춤형 플랜지 치수를 제조할 수 있습니까?
예. 고객 도면에 따라 특수 드릴링 패턴, 비표준 두께 및 프로젝트별 치수를 생산할 수 있습니다.
4. 어떤 검사 문서를 사용할 수 있습니까?
EN 10204 3.1 또는 3.2 인증서, PMI 보고서, UT/PT 보고서 및 치수 검사 기록은 요청 시 제공됩니다.
① PREN 비교
|
재료 |
일반적인 PREN |
|---|---|
|
316L |
24–26 |
|
S31803 (2205) |
35–38 |
|
S32750 (2507) |
≥40 |
② S31803 대 S32205
|
항목 |
S31803 |
S32205 |
|---|---|---|
|
화학 성분 |
ASTM 최소 요구 사항 |
더 좁은 화학 범위 |
|
기계적 특성 |
동등 |
동등 |
|
일반적인 공급 |
널리 사용됨 |
종종 이중 인증 (S31803/S32205) |
③ 플랜지 면 유형
|
면 유형 |
일반적인 응용 분야 |
|---|---|
|
RF |
일반 공정 배관 |
|
FF |
평면 연결 |
|
RTJ |
고압 및 고온 서비스 |
기술 용어
PREN (공식 저항 지수)
페라이트 함량 제어
시그마 상 방지
용체화 처리
열 번호 추적성
맞대기 용접 전환
개스킷 안착 응력
응력 부식 균열 (SCC) 저항성
틈새 부식 저항성
황화수소 (H₂S) 서비스
NACE MR0175 / ISO 15156 호환성
