| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F321 스테인레스 스틸 랩 조인트 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 합판 케이스 /p |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 치수: | B16.5, 한 B16.47 시리즈, 시리즈 비 | 기준: | ASTM A182, ASME SA182 |
|---|---|---|---|
| 재료: | UNS S32100 / F321 / 1.4541 / 08Х18Н10Т | 크기: | 1/2 "~ 48" |
| 두께: | sch.XXS에 대한 sch5S | 수업: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| 표면: | FF, 무선주파수, RTJ | 유형: | 웰드 넥 플랜지, 슬리프 넥 플랜지, 블라인드 플랜지, 긴 웰드 넥 플랜지... |
| 포장: | 합판 상자 /Pallet | ||
| 하이 라이트: | ASTM A182 F321 스테인레스 스틸 플랜지, 랩 조인트 플랜지 | ||

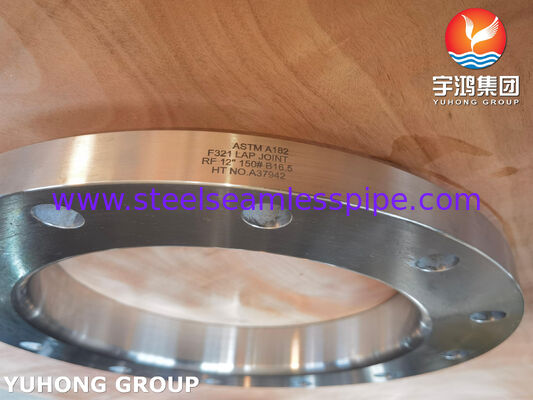

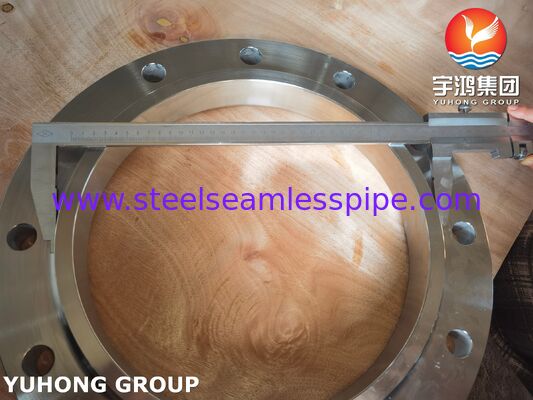

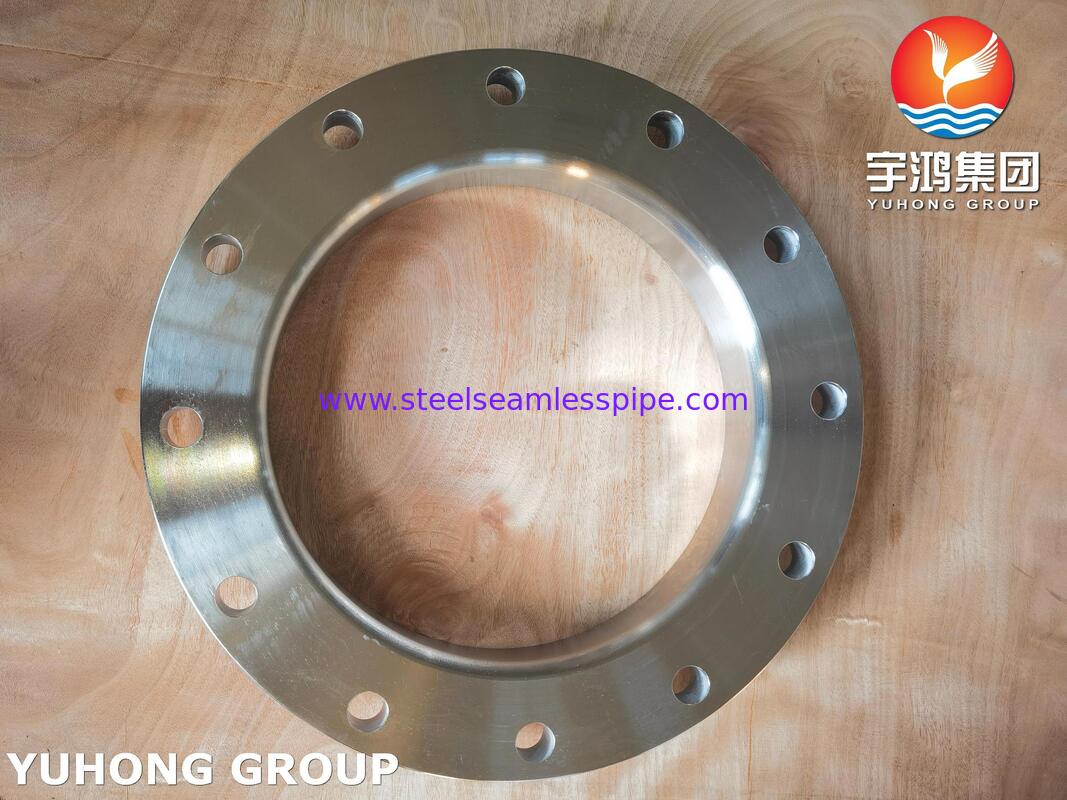

ASTM A182 F321 / UNS S32100 / 1.4541 스테인리스 스틸 랩 플랜지 랩 합동 플랜지
ASTM A182 F321 랩 융합 플랜지 (LTF)두 개의 분리된, 통합되지 않은 조각으로 구성된 금속 파이프 연결 부품입니다.
플랜지 반지 (완전 플랜지) ASTM A182 F321 기준으로 제조된 이 반지는 파이프 위에서 자유롭게 미끄러집니다.
랩 합동 스터브 끝 ∼ 별도의 조각, 일반적으로 ASTM A403 WP321 또는 동등한 기준으로 제조,파이프 끝으로 부트 용접되어 있으며, 느슨한 플랜지의 뒷면과 결합하는 반사된 어깨를 특징으로합니다..
다른 플랜지에 볼트가 부착되면 볼트로부터의 압력은 반대쪽 플랜지에 대한 스터브 끝의 가스켓 표면을 압축하고, 느슨한 반지는 볼팅 부하를 전달합니다.플랜지 링 자체는 프로세스 유체와 접촉하지 않습니다이 설계는 링이 파이프 주위를 자유롭게 회전 할 수 있도록 해 조립 중에 볼트 구멍 정렬을 쉽게합니다.
|
GOST
|
JIS
|
UNS
|
EN
|
|
08Х18Н10Т
|
SUS 321
|
F321 / S32100
|
EN 14541
(X6CrNiTi18-10)
|
ASTM A182 F321 랩 합동 플랜지 EN 1.4541 / UNS S32100 스테인리스 스틸 플랜지의 화학 구성
| 원소 % | C | 원 | P | S | 네 | 니 | Cr |
| F321 | 0.08max | 2.0max | 0.045 최대 | 0.03 최대 | 1.00max | 90.0-12.0 | 170.0-190 |
ASTM A182 F321 랩 융합 플랜지의 기계적 특성
| 팽창 강도, min,ksi (MPa) | 양력 강도, min,ksi (MPa) | 2in ((50mm) 의 연장, min % | 감소 또는 면적, 분, % | 브리넬 강도 번호, HBW |
| 75 (515) | 30 (205) | 30 | 50 | -- |
랩 조인트 플랜지 (LTF) 를 선택하는 장점
| 장점 | 이유 |
|---|---|
| 쉬운 정렬 | 느슨한 뒷 고리는 360° 회전하여 설치 중에 볼트 구멍 정렬을 쉽게합니다. |
| 값비싼 재료 를 사용 하는 데 비용 효율성 | 짧은 스터브 엔드만 값비싼 부식 내성 합금으로 만들어져야 합니다. 부피가 큰 뒷 고리는 탄소 강철으로 만들어질 수 있습니다. (ASTM A182 F321 뒷 고리는 종종 지정되지만,F321 스터브가 있는 탄소 강철 뒷 고리는 비용 민감한 프로젝트에서 흔합니다.). |
| 플랜지 얼굴에 필드 용접이 없습니다. | 용접 스트레스는 스터브 끝까지 격리됩니다. 지원 고리는 결코 용접 열에 노출되지 않으며 왜곡을 방지합니다. |
| 간편 한 유지 보수 및 검사 | 플랜지는 파이프를 잘라내지 않고 검사 또는 교체하기 위해 가스켓과 스터브 끝면으로 완전히 액세스 할 수 있도록 파이프를 따라 쉽게 미끄러질 수 있습니다. |
신청서
티타늄 안정화 및 쉬운 조립 설계로 인해이 LTF 플랜지 조합은 다음과 같이 널리 사용됩니다.
저중압 파이프 시스템 (클래스 150~300)
내부 청소를 위해 자주 해체해야 하는 열 교환기 및 용기 노즐.
식품 가공 및 제약 (편한 해체와 위생이 중요한 곳)
화학물질 산화산 (예를 들어, 질산) 을 온도 중간에 처리하는 공장.
크라이오겐 서비스 F321은 영하 온도에서 좋은 강도를 유지합니다.
