| 원래 장소: | 중국 |
| 브랜드 이름: | Yuhong |
| 인증: | ASME U, S, PP, NBR |
| 모델 번호: | TEMA 셸 및 튜브 열 교환기 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철제 케이스 |
| 배달 시간: | 45-150 일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 1000톤/월 |
| 무게: | 17880kg | 색상: | 귀하의 요청에 따라 |
|---|---|---|---|
| 설계 압력 범위: | 3(0.3) Mpa(쉘 측) | 작동 압력: | 2.6266MPa(쉘 측) |
| 디자인 코드: | ASME 부문 VIII, 디프. 1 | 씌우다: | SA266-4/CU-NI 90-10 |
| 설계온도: | 75~180°C | 응용: | 가스 쿨러 |
| 작동 온도 등급: | 40-150C | 껍데기: | SA516 Gr.70 |
| 강조하다: | ASME 인증 쉘 앤 튜브 열교환기,NBR 인증을 받은 냉각기 간 열 교환기,산업용 껍질 및 튜브 열 교환기 |
||

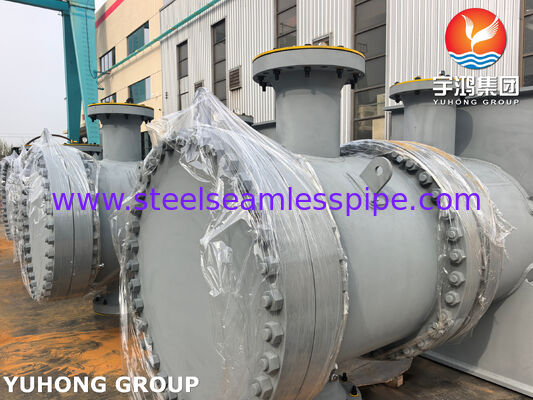

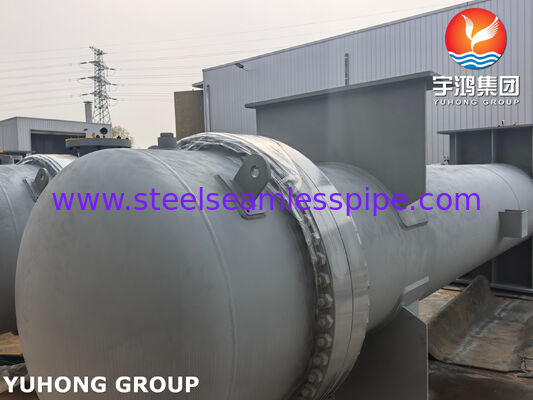

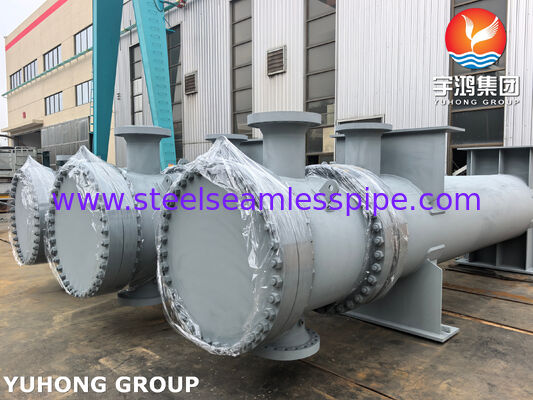

TEMA 셸 및 튜브 열 교환기
1.전반적인 설명
이 장비는 높은 효율의 셸 및 튜브 인터쿨러입니다. TEMA (튜버 교환기 제조업체 협회) 표준에 엄격하게 따라 설계 및 제조되었습니다.그것은 주로 여러 단계 압축기 시스템 (공기 압축기 또는 공정 가스 압축기) 에서 압축 단계 사이의 가스를 냉각하는 데 사용됩니다., 따라서 부피 효율을 극대화하고 전력 소비를 최소화합니다.
ASME (미국 기계공학회) 와 NBR / NR-13 (브라질 국가 표준) 의 이중 인증으로,이 열 교환기는 가장 높은 국제 안전 및 품질 기준을 충족합니다., 글로벌 시장과 엄격한 브라질 산업 현장 모두에 배치되도록 완전히 적합합니다.
2.설계 코드 및 인증
열 및 기계 설계: TEMA 클래스 R, C 또는 B (과정 매개체와 심각성에 따라 최적화)
압력 용기 코드: ASME 섹션 VIII, 디비전 1 (공식 U 스탬프 인증).
브라질 준수: 국산 기계 계산, 수소 테스트 검증 및 이름판 요구 사항을 포함하여 NR-13 및 관련 NBR 표준에 완전히 적합합니다.
용접 자격: ASME 제9부 및 AWS.
3.구조적 특징 및 주요 장점
최적화된 TEMA 구성: * 콤팩트한 발자국 및 비용 효율성을 위해 고정 튜브 시트 디자인 (예: AEL, BEM) 에서 사용할 수 있습니다.
제거 가능한 펀들 / 플로팅 헤드 디자인 (예를 들어, AES, AET) 에서 사용할 수 있습니다.
고성능 튜브 펀들: 고열전도성 매듭없는 튜브가 장착되어 있습니다.가스 측 열 전달 계수를 크게 향상시키기 위해 선택적 인 낮은 지느러미 파이프 또는 유선 파이프가 통합 될 수 있습니다..
신뢰성 밀폐 및 경식 저항: 튜브는 강도 용접 및 확장으로 튜브 잎에 연결됩니다.가스와 냉각 물 사이의 교차 오염 위험을 완전히 제거합니다..
통합 수분 분리: 인터쿨러로,용기에는 전략적으로 배치된 배프와 콘덴세트 배수 출구가 있으며 가스 냉각 과정에서 침착된 수분을 효율적으로 캡처하고 제거합니다..
4품질 보장 및 문서 (데이터 북)
배달 후, 다음을 포함한 포괄적인 품질 보장 데이터 북이 제공됩니다.
ASME U-1 양식 (압기 기기 제조사 데이터 보고서)
NR-13 / NBR 준수 인증서 등록 된 브라질 법률 가정 전문가 (PH - 전문 자격증) 에 의해 서명.
모든 압력 유지 부품에 대한 재료 시험 보고서 (MTR)
용접 절차 사양 (WPS), 절차 자격 기록 (PQR) 및 용접기 성능 자격 (WPQ).
NDT 보고서 (방사, 초음파, 염색체 침투물) 및 수정적 시험 인증서
