| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 윙크드 핀드 튜브 | 재료: | ASME SA179 튜브 + AL1060 알루미늄 |
|---|---|---|---|
| 애플리케이션: | 공냉식 열교환기(ACHE) | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | L형 ASME SA179 스틸 윙 핀 튜브,알루미늄 지느러미 튜브 AL1060 윙 디자인,ASME SA179 L형 스틸 핀 튜브 |
||

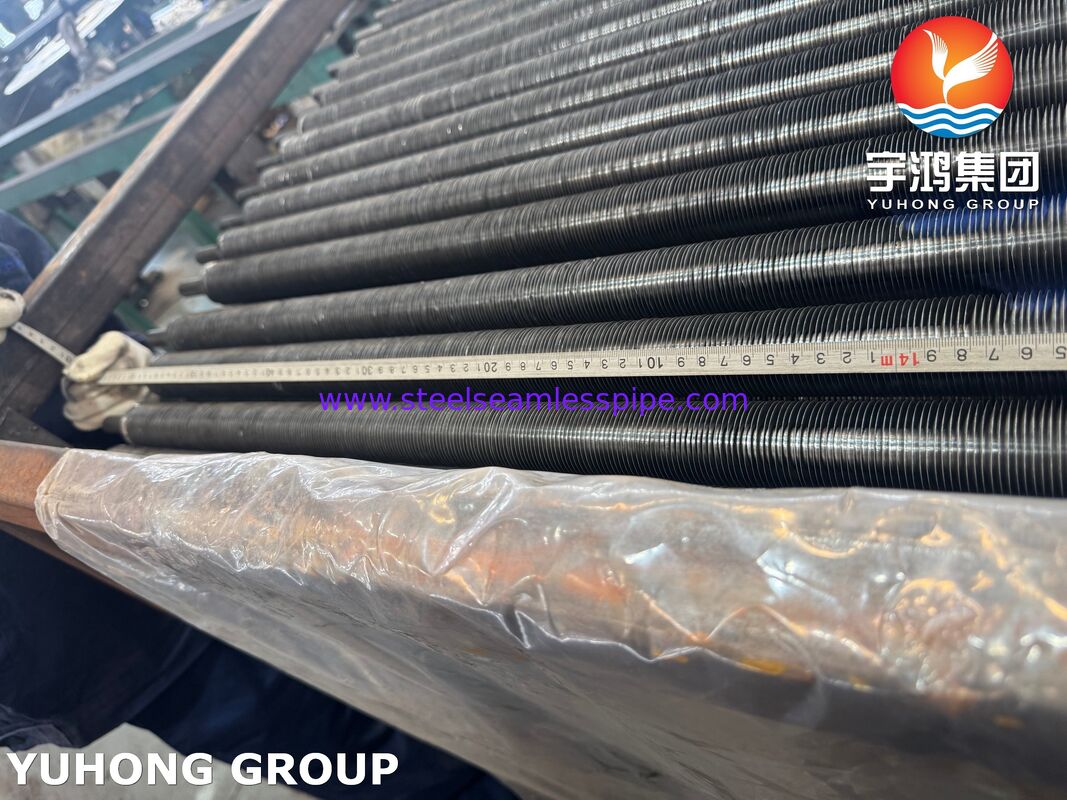

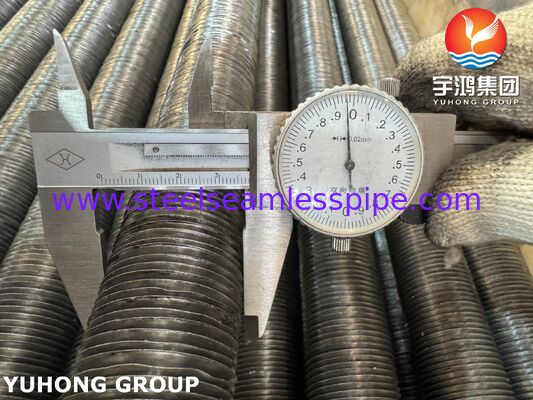

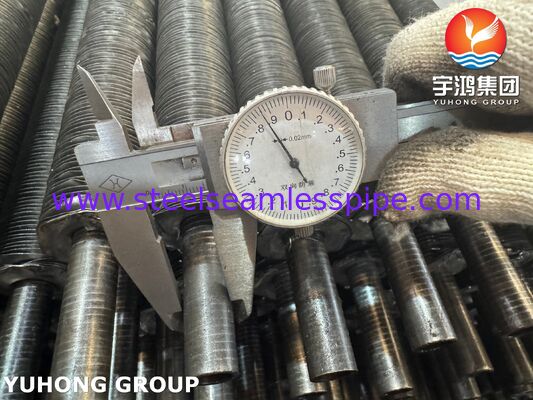

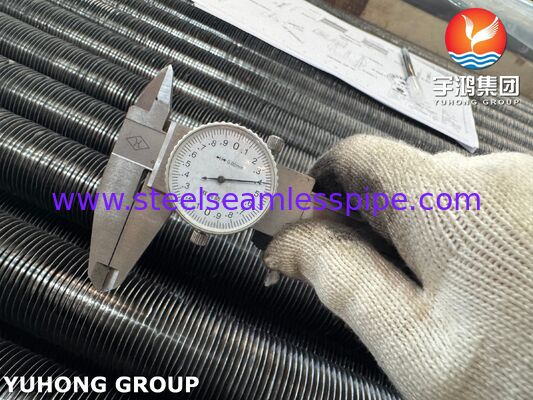

L형 권선형 핀 튜브(Wound Finned Tube)는 중저온 공냉식 열교환기, 응축기, 오일 쿨러 및 산업용 냉각 시스템용으로 개발된 비용 효율적이고 열 효율적인 열 전달 솔루션입니다. ASME SA179 심리스 탄소강 튜브와 고순도 AL1060 알루미늄 핀 스트립을 사용하여 제조된 이 핀 튜브는 뛰어난 기계적 신뢰성을 유지하면서 외부 열 전달 영역을 크게 증가시킵니다.
핀은 기계적으로 "L" 프로파일로 형성되며 제어된 장력 하에서 튜브 표면 주위에 나선형으로 감겨 있습니다. 핀의 발은 튜브 주위를 단단히 감싸며 지속적인 금속 간 접촉을 생성하여 효율적인 열 전달을 촉진합니다. 또한 겹쳐진 핀 풋은 튜브 표면을 대기 노출로부터 부분적으로 보호하여 적절한 작동 조건에서 외부 부식을 줄이는 데 도움이 됩니다.
경제적인 구조와 입증된 성능으로 인해 L형 권선형 핀 튜브는 공냉식 열 전달 장비에서 가장 널리 사용되는 핀 튜브 구성 중 하나로 남아 있습니다.
L형 권선형 핀 튜브는 기본 튜브의 외부 표면 주위에 미리 형성된 알루미늄 스트립을 기계적으로 감싸서 생산됩니다. 핀닝 공정 중에 알루미늄 스트립은 L자형 프로파일로 성형되고 핀 풋은 장력 하에 단단히 감겨져 튜브 벽과 긴밀한 접촉이 이루어집니다.
용접된 핀 튜브와 달리 고온 접합 공정이 필요하지 않아 강철 튜브와 알루미늄 핀 모두의 원래 야금학적 특성이 보존됩니다.
제조 공정은 다음을 제공합니다.
향상된 공기 측 열 전달이 필요한 공정 산업의 저온 및 중간 온도 냉각 작업에 이상적입니다.
효율적인 응축 및 열 방출을 위해 증가된 표면적을 제공합니다.
냉각에 적합:
효율적인 열 방출이 필요한 상업용 및 산업용 냉각 시스템에 널리 사용됩니다.
적용 대상:
| 매개변수 | 일반적인 범위 |
|---|---|
| 기본 튜브 재질 | ASME SA179 원활한 탄소강 |
| 핀 재질 | AL1060 알루미늄 |
| 튜브 외경 | 15.88mm~50.8mm(5/8"~2") |
| 튜브 벽 두께 | 1.24mm – 4.11mm |
| 튜브 길이 | 최대 18,000mm |
| 핀 높이 | 7mm – 16mm |
| 핀 두께 | 0.25mm – 0.40mm |
| 핀 피치 | 2.0mm – 5.0mm |
| 핀 밀도 | 인치당 핀 5~13개(FPI) |
| 작동 온도 범위 | 최대 150°C ~ 180°C |
| 핀 유형 | L형 상처 핀 |
| 제조표준 | 고객 사양 / 산업 표준 |
프로젝트 요구 사항에 따라 맞춤형 핀 형상 및 튜브 치수를 제공할 수 있습니다.
| 요소 | 구성 (%) |
|---|---|
| 탄소(C) | ≤ 0.18 |
| 망간(Mn) | 0.27 – 0.63 |
| 인(P) | ≤ 0.035 |
| 유황(S) | ≤ 0.035 |
저탄소강 조성으로 열전도율, 성형성, 용접성이 우수하여 열교환기 용도에 적합합니다.
| 재산 | 최소값 |
|---|---|
| 인장강도 | 325MPa |
| 항복 강도 | 180MPa |
| 연장 | 35% |
| 경도 | ASME 요구 사항에 따라 |
이러한 특성은 정상적인 작동 조건에서 신뢰할 수 있는 구조적 성능을 보장합니다.
| 요소 | 구성 (%) |
|---|---|
| 알루미늄(Al) | ≥ 99.60 |
| 실리콘(Si) | ≤ 0.25 |
| 철(Fe) | ≤ 0.35 |
| 구리(Cu) | ≤ 0.05 |
| 망간(Mn) | ≤ 0.03 |
| 마그네슘(Mg) | ≤ 0.03 |
| 아연(Zn) | ≤ 0.05 |
| 티타늄(Ti) | ≤ 0.03 |
높은 알루미늄 순도는 탁월한 열 전도성과 뛰어난 핀 형성 특성에 기여합니다.
| 재산 | 일반적인 값 |
|---|---|
| 인장강도 | 60~110MPa |
| 항복 강도 | ≥ 20MPa |
| 연장 | ≥ 20% |
| 열전도율 | 약 230W/m·K |
이러한 특성은 와인딩 공정 중에 유연성을 유지하면서 효율적인 열 전달을 가능하게 합니다.
각 L형 권선 핀 튜브는 제조 전반에 걸쳐 엄격한 검사 절차를 거쳐 제품 일관성과 신뢰성을 보장합니다.
SGS, TÜV, Bureau Veritas, Intertek, Lloyd's Register 등 국제적으로 인정받는 기관을 통해 독립적인 검사 서비스를 받을 수 있습니다.
베어 튜브와 비교하여 L형 권선형 핀 튜브는 다음을 제공합니다.
이러한 이점으로 인해 L형 권선형 핀 튜브는 비용 효율적인 열 전달 향상이 필요한 프로젝트에 탁월한 선택이 됩니다.
운송 및 보관 중 핀 손상을 방지하기 위해 제품은 다음을 포함한 수출 등급 보호 포장을 사용하여 공급됩니다.
모든 포장 방법은 배송 및 현장 취급 전반에 걸쳐 핀 형상과 제품 품질을 보존하도록 설계되었습니다.
