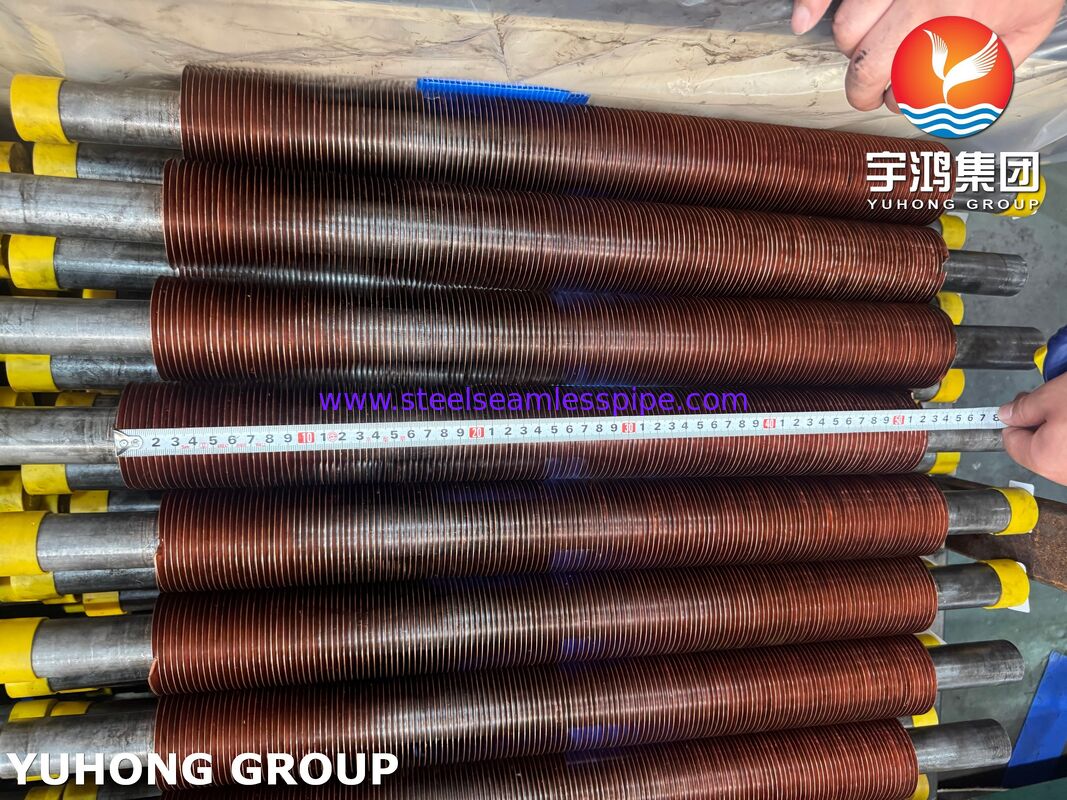

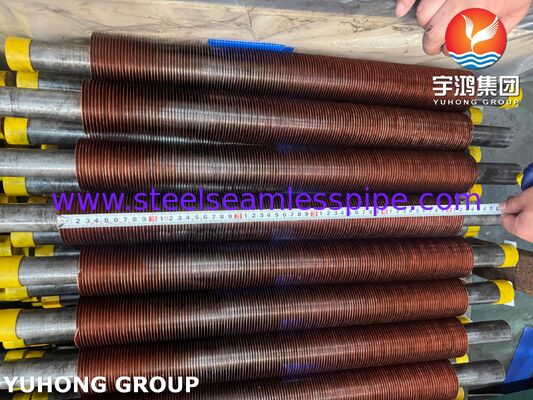

ASTM A106 Gr.B 공기 냉각기용 CU-T2 구리 핀이 포함된 핀 튜브 내장

ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliability임베디드 핀 제조 프로세스는 기계적으로 탄소 강철 튜브 표면에 정밀하게 가공 된 구리 핀 스트립에 구리 핀 스트립을 삽입하고 잠금합니다.열순환에서 뛰어난 열전달 성능과 지느러미 느슨화에 대한 저항성을 보장하는 강력한 금속과 유사한 결합을 만드는.

ASTM A106 등급 B 무縫鋼管의 기계적 강도를 CU-T2 구리 지느러미의 뛰어난 열전도와 결합하여, 이러한 지느러미 튜브는 공기 냉각기에 널리 사용됩니다.공정 냉각기가스 냉각기, 오일 냉각기, 압축기 후 냉각기, 발전 시설, 석유화학 공장 및 HVAC 열 회수 시스템.

• 높은 전도성 CU-T2 구리 날개 때문에 높은 열 전달 효율성.
• ASTM A106 Gr.B 매듭 없는 철강 튜브의 뛰어난 기계적 강도
• 내장 핀 기술을 통해 강력한 핀-투브 결합을 달성합니다.
• 진동과 열 피로에 대한 뛰어난 저항력
• 공기 쪽 열 저항이 감소합니다.
• 산업 냉각용 용품의 연장 수명
• 고압 프로세스 시스템에 적합합니다.
• 콤팩트한 열 교환기 건설을 위한 최적화된 설계
• 에너지 효율을 높임으로써 운영 비용을 줄일 수 있습니다.

내장된 핀 튜브는 ASTM A106 Gr.B 튜브의 외부 표면에 연속적인 나선 구도를 가공하여 생산됩니다.CU-T2 구리 지느러미 스트립은 다음 기계적으로 윙 및 단단히 구덩이에 삽입기본 튜브 물질은 깃털 뿌리를 주위에 이동하여 깃털을 안정적으로 고정합니다.

이 제조 방법은 다음을 제공합니다.

• 높은 지느러미 부착 강도
• 지느러미와 튜브 사이에 뛰어난 열 접촉이 있습니다.
• 유니폼 핀 기하학
• 지속적인 열순환에서 안정적인 작동
• 일반적인 상처 핀 튜브에 비해 지느러미 분리 위험이 감소합니다.

기본 튜브 (ASTM A106 Gr.B)

외 지름 범위:

• 190.05mm (3/4")
• 25.40mm (1")
• 310.75mm (1-1/4")
• 38.10mm (1-1/2")
• 50.80mm (2")
• 57.15mm (2-1/4")
• 60.33mm (2-3/8")
• 6350mm (2-1/2")

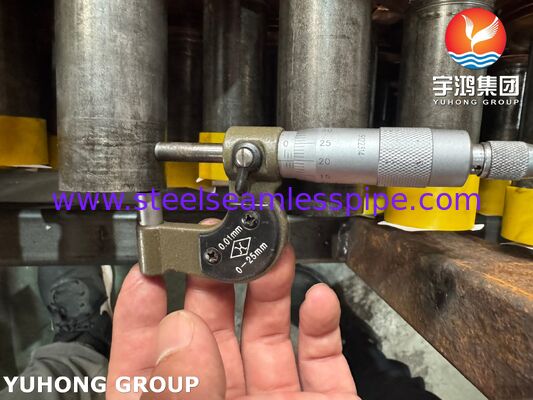

벽 두께:

• 20.0mm ∙ 8.0mm

튜브 길이:

• 최대 18000mm

CU-T2 구리느러미

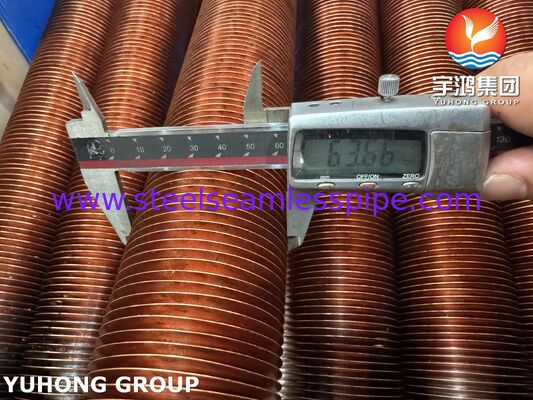

핀 높이:

• 8mm 16mm

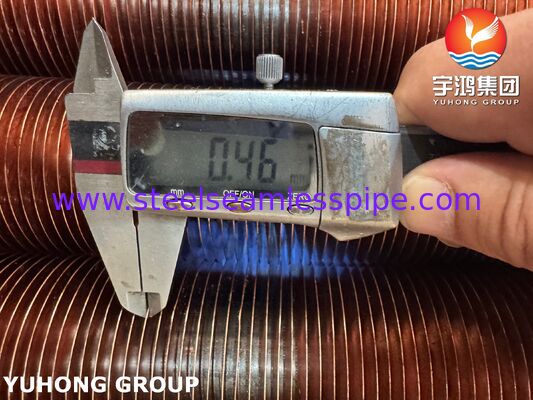

핀 두께:

• 0.30mm ∙ 0.60mm

핀 피치:

• 20.0mm ∙ 5.0mm

핀 밀도:

• 5 FPI 13 FPI

차원은 열 설계 요구 사항에 따라 사용자 정의 할 수 있습니다.

기본 튜브 재료

ASTM A106 B급 무선 탄소강 파이프

적용 가능한 표준:

• ASTM A106
• ASME SA106

전형적인 응용 프로그램:

• 열 교환기
• 공기 냉각기
• 프로세스 파이프
• 정제장비
• 전력 생산 시스템

핀 재료

CU-T2 구리

적용 가능한 표준:

• ASTM B152
• GB/T 5231
• EN CW004A

특징:

• 높은 열전도성
• 우수한 유연성
• 좋은 부식 저항성
• 우수한 날개 형성 능력

ASTM A106 B급

CU-T2 구리느러미 재료

ASTM A106 B급 튜브

CU-T2 구리느러미

일관된 품질과 프로젝트 사양에 대한 준수를 보장하기 위해, 내장된 핀 파이프의 모든 팩은 다음과 같은 검사를 받을 수 있습니다.

원자재 검사

• 재료 인증서 확인
• 화학 조성 분석
• 차원 검사
• 표면 품질 검사

제조물 검사

• 핀 피치 측정
• 핀 높이의 확인
• 지느러미 두께 검사
• 굴곡 깊이 검사
• 핀 와일링 무결성 검사

기계적 시험

• 핀 결합 강도 시험
• 평평화 시험
• 튼튼성 테스트
• 강도 검사

파괴적이지 않은 시험

• 수정압 시험
• 에디 전류 테스트
• 초음파 검사 (UT)
• 자기 입자 검사 (필요한 경우)

최종 검사

• 시각 검사
• 길이 검증
• 직선 검사
• 포장 검사
• 제3자 증인 검사 가능

ASTM A106 Gr.B CU-T2 구리느러미를 가진 내장 핀 튜브는 다음과 같이 광범위하게 사용됩니다.

• 공기 냉각 열 교환기 (ACHE)
• 석유화학 공장
• 정유소
• 천연가스 처리 시설
• 발전소
• 압축기 냉각 시스템
• 오일 냉각 장치
• 프로세스 냉각기
• 폐열 회수 시스템
• HVAC 산업 냉각 장비

ASTM A106 Gr.B 탄소 강철과 CU-T2 구리 지느러미의 조합은 기계적 강도와 열 성능 사이의 이상적인 균형을 제공합니다.구리 지느러미는 낮은 열 저항을 유지하면서 외부 열 전달 표면 면적을 크게 증가시킵니다., 더 높은 냉각 효율과 장비 발자국을 줄일 수 있습니다.

안정적이고 비용 효율적인 열 전달 솔루션을 찾는 공기 냉각기 제조업체내장 된 구리 핀 튜브는 장기적인 운영 안정성을 보장하면서 열 성능을 극대화하기위한 가장 효과적인 옵션 중 하나입니다..
