| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR |
| 모델 번호: | DIN 86033 C70600 구리 니켈 슬립 온 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 케이스 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 전신환 |
| 제품명: | 구리 니켈 걸어서 건넌 플랜지 | 기준: | DIN 86033 |
|---|---|---|---|
| 재료: | C70600, CuNi10Fe1.6Mn, CuNi 90/10 | 크기: | DN15 ~ DN500, 1/2″ – 24″ |
| 압력: | 10바, 14바 | 얼굴 유형: | 슬립 온, SO |
| 애플리케이션: | 조선, 해양플랫폼, 발전소 등 | ||
| 강조하다: | DIN 86033 구리 니켈 플랜지,CuNi10Fe1.6Mn 합금의 조선용 플랜지,C70600 철강 플랜지 슬립 |
||

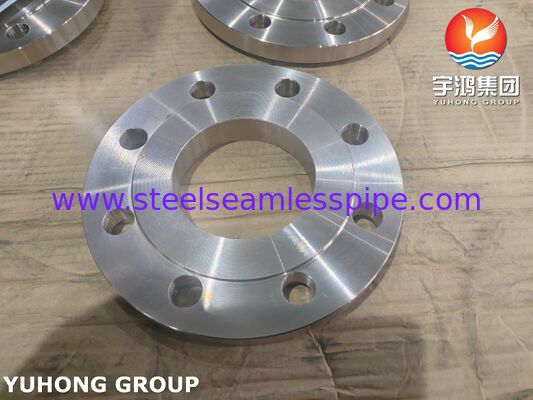

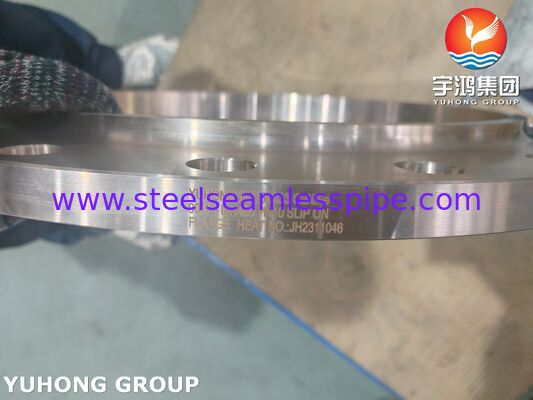

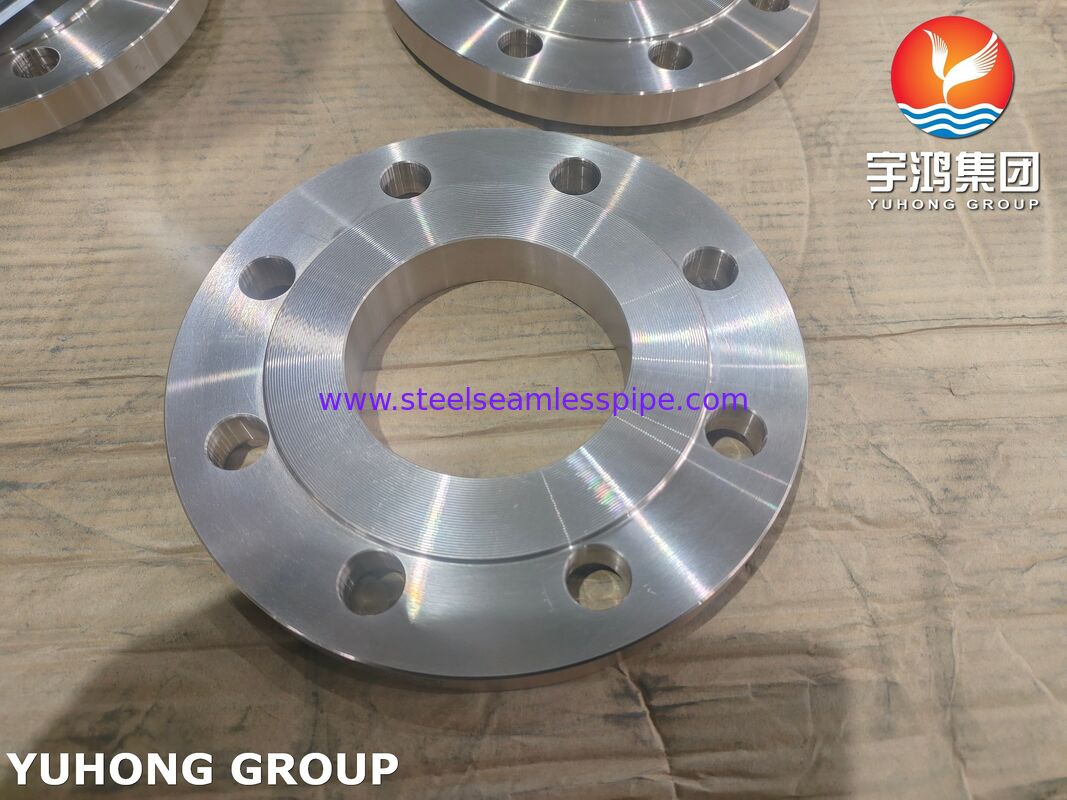

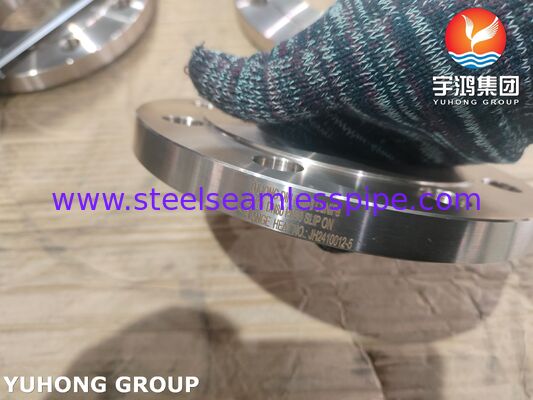

DIN 86033 슬립온 플랜지, CuNi10Fe1.6Mn/C70600/CuNi 90/10구리 니켈 합금 플랜지
DIN 86033 슬립온 플랜지 사양
| 제품명 | DIN 86033 구리 니켈 슬립 온 플랜지 |
| 크기 범위 | DN15 ~ DN500, 1/2″ – 24″ |
| 기준 | DIN 86033 |
| 동등한 재료 | CuNi10Fe1.6Mn WL 2.1972 |
| ASTM B151 UNS C70600 | |
| ASTM B151 UNS C71500 | |
| EEMUA 144 UNS C7060X | |
| 압력 | 10바, 14바 |
UNS C70600 구리 니켈 합금의 화학 성분%
| 요소 | DIN 86019 1972년 2월 |
에무아 144 UNS 7060X |
학사 2871 CN 102 |
ASTM B466 C70600 |
JIS H 3300 C7060 |
MIL-T-16420K C70600 |
|---|---|---|---|---|---|---|
| 니% | 9.0-11.0 | 10.0-11.0 | 10.0-11.0 | 9.0-11.0 | 9.0-11.0 | 9.0-11.0 |
| Fe% | 1.5-1.8 | 1.5-2.0 | 1.0-2.0 | 1.0-1.8 | 1.0-1.8 | 1.0-1.8 |
| 백만% | 0.5-1.0 | 0.5-1.0 | 0.5-1.0 | 최대 1.0 | 0.2-1.0 | 최대1.0 |
| 기음% | 최대 0.05 | 최대 0.05 | 최대 0.05 | 최대 0.05 | 최대 0.05 | |
| 납% | 최대 0.03 | 최대 0.01 | 최대 0.01 | 최대 0.02 | 최대 0.05 | 최대 0.02 |
| 에스% | 최대 0.015 | 최대 0.02 | 최대 0.05 | 최대 0.02 | 최대 0.02 | |
| 피% | 최대 0.02 | 최대 0.02 | 최대 0.02 | 최대 0.02 | ||
| 아연% | 최대 0.15 | 최대 0.20 | 최대 0.50 | 최대 0.50 | 최대 0.05 | |
| Zr% | 최대 0.03 | |||||
| 기타 | 최대 0.30 | 최대 0.30 | 최대 0.30 | |||
| Cu% | 균형 | 균형 | 균형 | 균형 | Cu+Ni +Fe+Mn 최소 99.5 |
최소 86.5 |
동등한 등급 지정
CuNi 90/10
UNS C70600
EN DIN 2.0872
CuNi10Fe1.6Mn
BS CN102
JIS C7060T/CNP1
EEMUA UNS 7060X
플랜지 페이싱 및 개스킷
직면: DIN 86033 플랜지는 일반적으로 유형 B 또는 E 돌출면을 갖습니다(EN 1092-1과 유사). 표준 RF 높이는 ~2mm입니다.
개스킷 재질: 해수 및 CuNi와 호환되는 부드러운 개스킷을 사용하십시오(예: EPDM, PTFE, 네오프렌 또는 비석면 섬유).
피해야 할 사항: 황 함량이 높은 흑연 또는 고무(CuNi를 부식시킬 수 있음).
CuNi 플랜지 수리 및 재사용
사용한 CuNi 플랜지를 재사용할 수 있습니까? 예, 엄격한 조건 하에서는 가능합니다.
재사용 전 검사:
크랙 없음(염료침투액).
직경 전체에 걸쳐 면의 평탄도는 0.2mm 이하입니다.
볼트 구멍이 늘어나지 않았습니다(진원도 0.5mm 이내).
개스킷 밀봉 영역에 0.5mm보다 깊은 구멍이 있어서는 안 됩니다.
작은 구멍이 난 경우: 면을 가볍게 가공합니다(최대 0.5mm 두께 제거). 원래 표면 거칠기(Ra 3.2~6.3μm)로 다시 처리합니다. 참고: 플랜지 두께를 줄이면 압력 등급이 낮아집니다. PN 등급을 다시 계산하세요.
보어 근처에서 부식이 발생하는 경우: ERCuNi로 빌드업을 용접한 다음 치수에 맞춰 다시 가공합니다. 이는 비용이 많이 들지만 크고 희귀한 플랜지의 경우 가능합니다.
재사용하지 마십시오: 과열된 플랜지(>300°C) – 입자 성장으로 강도가 감소합니다.
애플리케이션
해군 및 상업용 해양: 해수 냉각 라인, 밸러스트 시스템, 소방용 주전원.
해양 플랫폼: 유압 라인, 해수 리프트 펌프.
담수화 플랜트: 저압 염수 및 해수 배관.
발전소: 일회성 해수 냉각(예: 해안 원자력 발전소 또는 화석 발전소).
