| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, API , ABS, DNV, GL , LR, NK |
| 모델 번호: | ASTM A182 F316L 스테인레스 스틸 WNRF 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 스테인레스 스틸 플랜지 | 기준: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| 재료: | F316L | 수업: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| 유형: | PL, WN, SO, BL, SW, LWN | 얼굴: | RF, FF, RTJ |
| 애플리케이션: | 석유, 화학 물질 등, 피팅 및 연결, 맥주 | ||
| 강조하다: | ASTM A182 F316L 스테인리스 스틸 플랜지,WNRF 웰드 넥 플랜지,스테인리스 스틸 파이프 시스템 플랜지 |
||

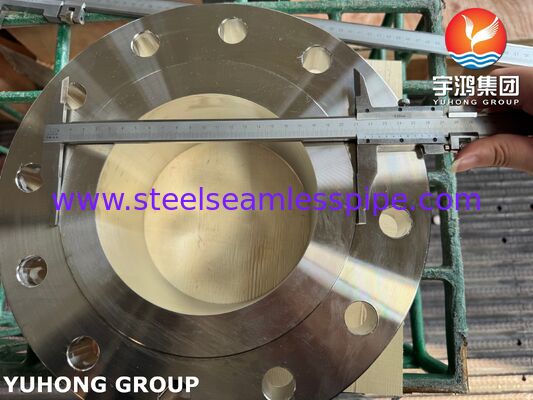

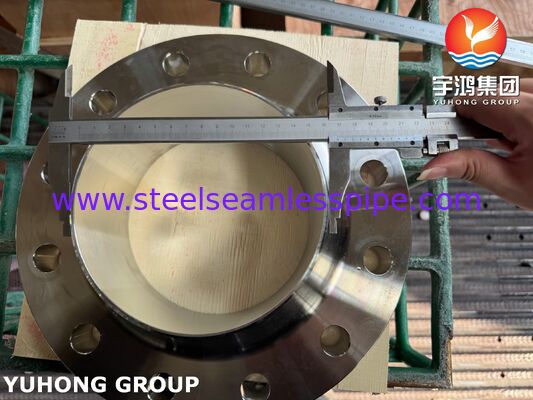

ASTM A182 F316/316L 스테인리스강 플랜지 ASME B16.5 단조 용접 넥 / WNRF 플랜지
ASTM A182 F316/316L WNRF 플랜지는 중요한 산업 배관 시스템에 적합한 견고하고 용접 가능하며 부식 방지 조인트를 제공합니다. 이중 인증, 고강도 허브 설계 및 ASME B16.5/B16.47 준수는 공격적이거나 고압 환경에서 신뢰성이 필요한 엔지니어에게 선호되는 선택입니다.
강철 용접 넥 플랜지의 기본 기능
플랜지는 파이프, 밸브 또는 장비의 두 부분을 연결하는 기계적 커넥터로 분해가 가능합니다. WN 플랜지는 다음과 같이 작동합니다.
완전 용입 맞대기 용접을 통한 파이프에 영구 부착.
맞대기 플랜지(다른 WNRF, 블라인드 플랜지 또는 장비 플랜지)에 대한 탈착식 볼트 연결.
두 플랜지 면 사이의 압축된 개스킷을 통한 밀봉.
| 시나리오 | 권장 사항 |
|---|---|
| 유럽, 아시아 프로젝트 또는 PN 사양 | EN 1092-1 사용 |
| 북미 프로젝트 또는 Class 사양 | ASME B16.5 / B16.47 사용 |
| 기존 플랜지에 연결 | 표준과 일치해야 합니다. EN과 ASME를 직접 혼합하지 마십시오. |
| 국제 석유 및 가스(해양) | 종종 ASME이지만 일부 유럽 운영자는 PN/Class 변환이 있는 EN을 허용합니다. |
|
*EN 1092-1 플랜지를 ASME B16.5 플랜지에 직접 볼트로 고정하지 마십시오. 볼트 서클 직경, 구멍 크기 및 면 치수가 다릅니다. 적절한 어댑터 플랜지 또는 두 표준 모두에 맞게 설계된 맞춤형 전환 피스를 사용하십시오. |
|
ASTM A182 F316L 스테인리스강 WNRF 플랜지의 동등 재질
| 표준 | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17-11-02 | X2CrNiMo17-12-2 |
화학 성분 %ASTM A182 F316L 스테인리스강 WNRF 플랜지
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
누출 방지 방법
누출은 내부 압력이 개스킷을 바깥쪽으로 밀어 접촉 응력을 감소시킬 때 발생합니다. WNRF 설계는 다음과 같은 방법으로 이를 방지합니다.
높은 볼트 강성(컴팩트한 플랜지 형상으로 인한 짧은 볼트 스팬).
강력한 허브는 플랜지 회전을 방지합니다(압력 하에서 벌어지는 굽힘).
제어된 개스킷 압축 - ASME B16.5는 허용 볼트 하중을 정의합니다.
응용 분야
화학 및 석유화학 공정(부식성 유체 처리)
석유 및 가스(육상/해양, 정유)
발전(원자력 보조 시스템 포함)
해양 및 조선(해수 시스템)
제약 및 식품 가공(위생 및 부식 방지 요구 사항)
LNG 및 극저온 서비스(저온에서 우수한 인성)
