| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F304L 스테인레스 스틸 특수 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 합판 상자 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 스테인레스 스틸 플랜지 | 재료: | ASTM A182 F304L |
|---|---|---|---|
| 크기: | 1/2 "~ 48" | 모양: | 구매자가 그림 요구조건인 것처럼, 맞추어줄 수 있습니다 |
| 압력: | 클래스150/300/600/9001500/2500 | 플랜지 얼굴: | 플랫 페이스(FF), 레이즈드 페이스(RF) |
| 애플리케이션: | 석유, 화학 물질 등, 피팅 및 연결, 맥주 | ||
| 강조하다: | ASTM A182 F304L 스테인리스 스틸 플랜지,특수 모양의 도장 플랜지,맞춤형 스테인레스 스틸 플랜지 |
||

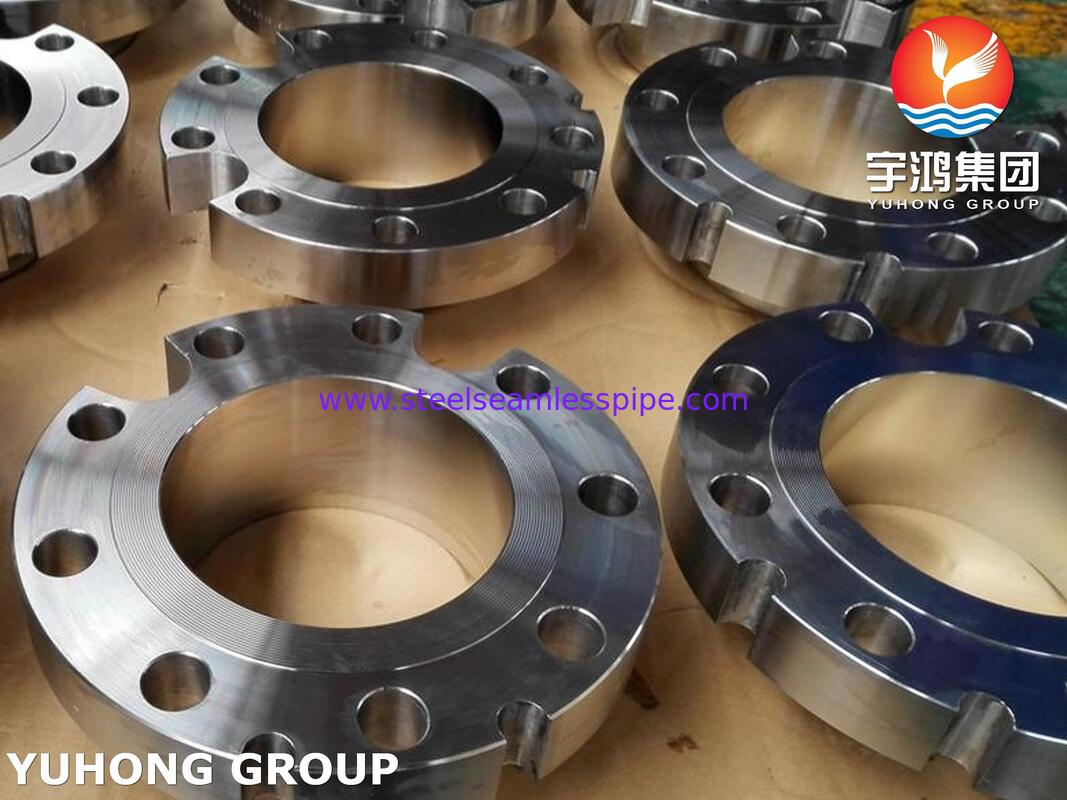

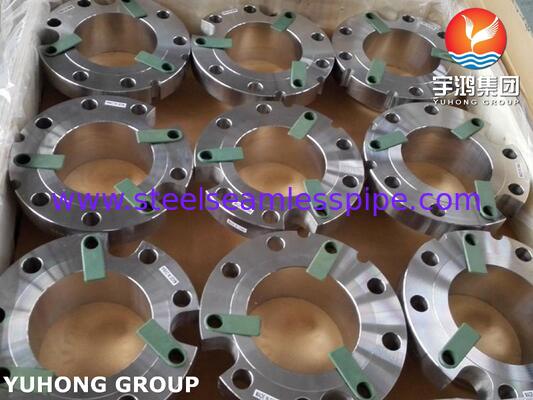

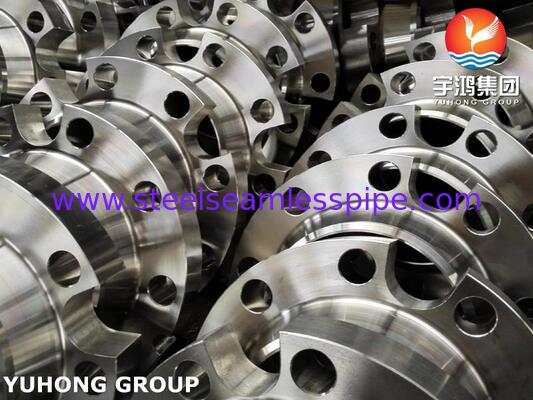

ASTM A182스테인리스 스틸 UNS S30403 특수 플랜지 F304L
ASTM A182 F304L 스테인리스 스틸 특수 플랜지그 표준, 준비된 플랜지가 특정 연결 포인트의 기하학적, 공간적 또는 성능 요구 사항을 충족시킬 수 없을 때 사용되는 맞춤형 엔지니어링 솔루션입니다.파이프 및 기계 산업, 플랜지는 파이프, 밸브, 펌프 및 기타 장비를 연결하여 파이프 시스템을 형성하는 방법입니다. 또한 청소, 검사 또는 수정에 쉽게 액세스 할 수 있습니다.
표준 플랜지 (웨일드 넥, 슬립 온, 블라인드 및 소켓 웨일드) 는 둥글고 특정 차원 표준 (ASME B16.5, ASME B16.47), 특수 모양의 플랜지는 특정 엔지니어링 요구 사항을 충족시키기 위해 이러한 표준 원형 모양 또는 크기에서 벗어나는 모든 플랜지입니다.이들은 종종 독특한 응용 프로그램을 위해 설계 된 주문 제작 부품입니다., 공간 제한, 또는 비 표준 연결 포인트.
왜 특수 모양 의 플랜지를 사용 합니까? 엔지니어 들 은 여러 가지 이유 로 특수 모양 의 플랜지를 선택 합니다.
원형이 아닌 연결: 짝짓기 장비 (기어박스, 펌프 케이스 또는 스파우치와 같이) 는 타원형, 사각형 또는 직사각형 볼트 패턴을 가질 수 있습니다. 특별한 플랜지는이 정확한 인터페이스와 일치합니다.
공간 제한: 밀집 한 산업 환경 에서 전체 크기의 둥근 플랜지는 적합 하지 않을 수 있다. 타원형 또는 사용자 지정 모양의 플랜지는 제한 된 공간 에서 필요한 밀착 을 제공할 수 있다.
정렬 요구 사항: 때때로 볼트 구멍은 표준, 대칭 플랜지로는 불가능한 매우 특정 방식으로 방향을 잡아야 합니다.
오드 튜팅에 적응: HVAC, 재료 취급 또는 특정 공정 산업에서 튜팅은 종종 직사각형 또는 사각형입니다.특수 플랜지 는 원형 파이프 를 정사각형 찌질 이나 용기 에 연결 할 수 있게 한다.
고 스트레스 또는 특수 응용 프로그램: 표준 플랜지는 매우 높은 압력, 온도 또는 부식성 환경에 충분하지 않을 수 있습니다.두꺼운 벽이나 특수 합금으로 주문 설계가 필요합니다..
ASTM A182 F304L 스테인리스 스틸 특수 플랜지와 동등한 등급
| 표준 | UNS | WERKSTOFF NR | EN | BS | GOST | JIS | AFNOR |
| SS 304L | S30403 | 1.4306/1.4307 | X2CrNi18-9 / X2CrNi19-11 | 304S11 | 03Х18Н11 | SUS 304L | Z3CN18-10 |
특수 모양의 플랜지는 환경에 맞게 다양한 재료로 만들어질 수 있습니다.
탄소강: (예: ASTM A105, A350) - 일반용, 석유 및 가스, 구조.
스테인리스 스틸: (예: ASTM A182 F304/F316) - 부식 환경, 식품 처리, 의약품.
합금강: (예: ASTM A182 F11/F22) - 고온 및 고압 서비스 (전력 생산 등)
듀플렉스 & 슈퍼 듀플렉스: (예: ASTM A182 F51/F55) - 높은 강도와 부식 저항을 요구하는 해상 및 해상 응용.
니켈 합금: (예를 들어, 인코넬, 하스텔로이) - 극도로 부식성 또는 고온 환경.
ASTM A182 F304L 스테인리스 스틸 특수 플랜지의 화학적 구성%
| 등급 | C | 원 | 네 | P | S | Cr | 니 | N |
|---|---|---|---|---|---|---|---|---|
| 304L | 0.03 최대 | 2.0max | 00.75 최대 | 0.045 최대 | 0.03 최대 | 최소 18.0 최대 20.0 | 미니: 8.0 최대: 12 | 0.10 최고 |
ASTM A182 F304L 스테인리스 스틸 특수 플랜지의 기계적 특성
| 등급 | 팽창 강도 (MPa) 분 | 강도 강도 0.2% 단속 (MPa) 분 | 연장 (% 50mm) 분 | 단단함 | |
| 로크웰 B (HR B) 최대 | 브리넬 (HB) 최대 | ||||
| 304L | 485 | 170 | 40 | 92 | 201 |
특수 모양의 플랜지의 일반적인 종류
1오발 플랜지:종종 한 방향으로 공간이 제한되어있는 곳에서 사용됩니다. (예: 밸브 몸, 압축기 껍질 또는 조선에서). 그들은 원보다 작은 발자국을 가진 좋은 밀폐 표면을 제공합니다.
2쿼어 플랜지:저압 도관 작업, 수처리 탱크 및 농업 장비에서 일반적입니다.그들은 사각형 또는 직사각형 연결을 위해 제조하기가 더 쉬우며 종종 엽물질에서 잘라 놓은 간단한 간판으로 사용됩니다..
3직사각형 플랜지:재료 취급 (먼지 수집 시스템), HVAC (열기, 환기 및 에어컨) 에서 매우 흔합니다.그리고 화학 가공에서 큰 양의 공기 또는 물질이 직사각형 관통을 통해 이동합니다..
4세그먼트 또는 클램 셸 플랜지:이 플랜지는 두 개 또는 그 이상의 조각으로 만들어져 기존 파이프 주위에 볼트되어 있습니다. 그들은 수리, 강화,또는 파이프를 잘라내지 않고 기존 라인에 가닥을 연결하기 위해 (Hot Tapping).
5. 특수 탭을 가진 오리피스 플랜지:오리피스 플랜지는 표준형이지만, "특별" 버전은 더 복잡한 흐름 측정 설정을 위해 추가 또는 다르게 배치 된 압력 탭 구멍을 포함합니다.
6- 맞춤형 도장:특정 공학적 도면을 충족시키기 위해 처음부터 설계된 모든 플랜지, 독특한 볼트 구멍 패턴, 비정상적인 허브 길거리 또는 특수 톱을 포함합니다.
적용
석유 및 가스 / 석유화학: 압축기 역, 펌프 출구 및 특수 밸브 조립 장치.
전력 생산: 터빈을 콘덴서 단위 또는 보일러 공급 시스템에 연결합니다.
해양 및 조선: 프로펠러 샤프트, 루머 스톡 및 엔진 배기가스.
광산 및 광물 처리: 매립물 펌프 및 대형 재료 처리 도관.
물 처리: 필터레이션 장치 및 탱크 연결에.
HVAC: 대형 공기 처리 장치 및 관통 전환.
