| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A376 TP347H HFW 핀 튜브 |
| 최소 주문 수량: | 10개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철제 케이스 |
| 배달 시간: | 수량에 따라 다릅니다 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 한 달에 1000 톤 |
| 기본 튜브 재질: | TP347H 스테인리스강 | 핀 소재: | 탄소강(CS) |
|---|---|---|---|
| 핀 부착 방법: | 고주파 용접 (HFW) | 튜브 외경(OD): | 16-219MM |
| 핀 높이: | 5-30 mm | 인치당 핀 수(FPI): | 4-25 |
| 기본 애플리케이션: | 열교환기, 보일러, 이코노마이저 | 주요 이점: | 내열성, 내식성(베이스) |
| 맞춤 제작 가능: | 예 | 가장 밝은 부분:: | HFW 핀 튜브 |
| 강조하다: | 고주파로 용접된 핀 튜브,TP347H 보일러 핀 튜브,CS 핀 열교환기 튜브 |
||
HRSG 이코노마이저 및 고온 폐열 회수를 위한 ASTM A376 TP347H 스테인리스강 베이스 튜브와 탄소강 고주파 용접 핀 튜브
열 회수 증기 발생기(HRSG), 유틸리티 보일러 이코노마이저 및 500~650°C 이상의 고온 배가스 폐열 회수 시스템에서 운전자는 제한된 열 전달 표면적, 열 사이클링 하에서의 점진적인 핀 느슨해짐, 상승된 접촉 저항, 산화 및 크리프로 인한 베이스 튜브 열화를 경험합니다. 고주파 저항 용접으로 연속 탄소강 핀을 장착한 당사의 ASTM A376 TP347H 심리스 오스테나이트계 스테인리스강 베이스 튜브는 사이클릭 고온 서비스 하에서 열 성능을 유지하면서 배가스 측의 외부 표면적을 실질적으로 증가시키는 견고한 야금 결합을 제공합니다.
이 튜브는 연속적인 고체 탄소강 핀 스트립이 나선형으로 감겨 고주파 저항 용접(HFW)으로 외부에 연속적으로 용접된 심리스 ASTM A376 TP347H(UNS S34709) 오스테나이트계 스테인리스강 베이스 튜브로 구성됩니다.
HFW 공정은 제어된 압력 하에서 핀 뿌리와 튜브 표면에 국부적인 용융을 발생시켜 필러 금속 없이 연속적인 야금 결합을 형성합니다. 이는 우수한 열 전도성, 열 충격 저항성, 그리고 HRSG 및 보일러 이코노마이저 작동에 일반적인 진동 및 온도 사이클링 하에서의 장기적인 안정성을 갖춘 고강도 용접을 생성합니다.
| 원소 | ASTM A376 TP347H 베이스 튜브 (중량%) | 탄소강 핀 (일반, 중량%) |
|---|---|---|
| 탄소 (C) | 0.04 – 0.10 | ≤ 0.22 |
| 망간 (Mn) | ≤ 2.00 | 0.30 – 0.70 |
| 인 (P) | ≤ 0.045 | ≤ 0.045 |
| 황 (S) | ≤ 0.030 | ≤ 0.050 |
| 규소 (Si) | ≤ 1.00 | ≤ 0.35 |
| 크롬 (Cr) | 17.0 – 19.0 | — |
| 니켈 (Ni) | 9.0 – 13.0 | — |
| 나이오븀 (Nb / Cb) | 8 × C 최소 – 1.10 최대 | — |
| 철 (Fe) | 나머지 | 나머지 |
| 매개변수 | 표준 범위 | 일반 허용 오차 |
|---|---|---|
| 베이스 튜브 외경 | 16 – 219 mm | ASTM A376 / 합의에 따름 |
| 베이스 튜브 벽 두께 | 2.0 – 16 mm (일반 2.0 – 6.5 mm) | ASTM A376에 따름 |
| 핀 높이 | 5 – 30 mm | ± 0.5 mm |
| 핀 두께 | 0.8 – 3.0 mm | ± 0.1 mm |
| 핀 피치 | 3 – 25 mm | ± 0.2 mm / 합의에 따름 |
| 전체 길이 | 최대 20 – 30 m (맞춤형) | ± 3 – 5 mm |
| 핀 없는 끝단 | 도면에 명시된 대로 | ± 2 mm |
이 ASTM A376 TP347H + 탄소강 HFW 핀 튜브는 다음 용도로 사양됩니다:
이 제품은 고온 배가스 스트림에서 회수 가능한 열을 증가시키고, 전체 플랜트 열 효율을 개선하며, 사이클릭 서비스 하에서 안정적인 핀 부착을 유지하면서 산화 또는 크리프로 인한 베이스 튜브 파손 위험을 줄입니다.

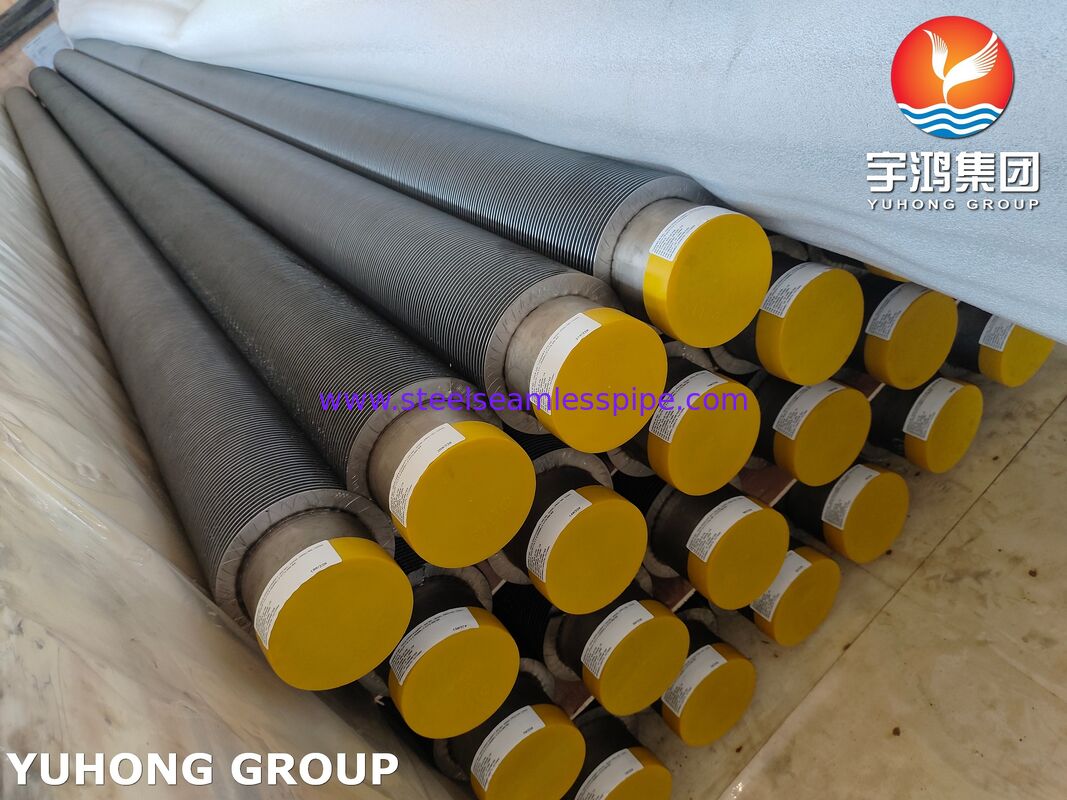

튜브는 해상 또는 육상 운송 중 핀 변형을 방지하기 위해 내부 지지대와 끝단 보호 장치가 있는 견고한 합판 케이스 또는 강철 프레임 목재 상자에 포장됩니다. 수출 포장은 해당되는 경우 ISPM 15 요구 사항을 충족합니다.
각 선적에는 다음이 제공됩니다:
