| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B564 UNS N08020 WNRF 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 상자 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 니켈 합금 플랜지 | 차원: | ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 기타 등등. |
|---|---|---|---|
| 기준: | ASTM B564, ASME SB564 | 재료: | UNS N08020, 합금 20 |
| 크기: | 1/2 "~ 48" | 압력: | 클래스150/300/600/9001500/2500 |
| 유형: | 웰드 넥 플랜지 (WN) | 플랜지 얼굴: | 플레이트 페이스 (FF), 올린 얼굴 (RF), 링 타입 조인트 (RTJ) |
| 애플리케이션: | 석유 및 가스 산업, 화학 처리, 해양 공학 등 | ||
| 강조하다: | ASTM B564 합금 20 WNRF 플랜지,ASME B16.5 용접 넥 플랜지,UNS N08020 합금강 플랜지 |
||

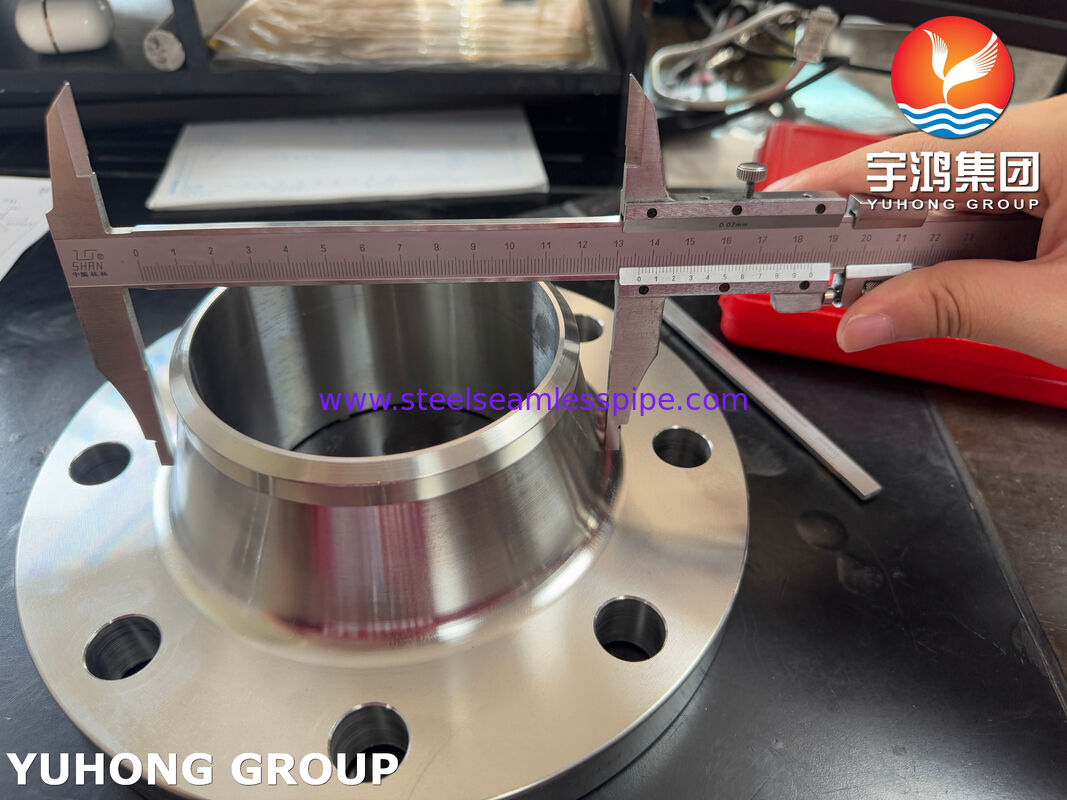

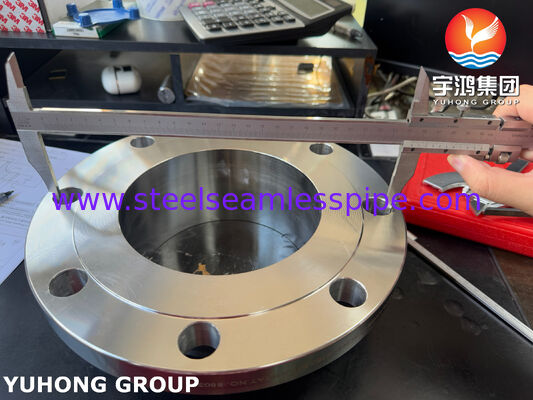

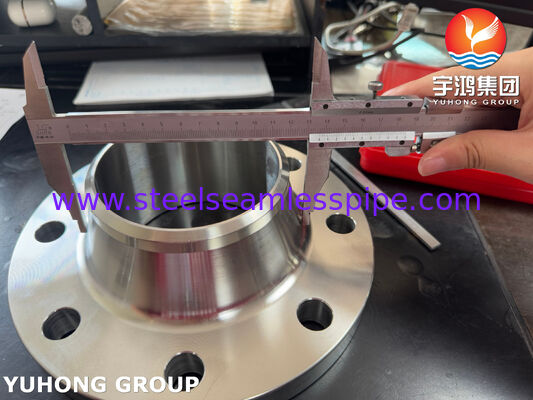

ASTM B 564 UNS N08020 / Alloy 20 WNRF 플랜지 니켈 합금 용접 넥 플랜지
이 ASTM B564 UNS N08020 WNRF 플랜지는 프리미엄 단조 방식의 부식 방지 제품입니다. WP9 엘보는 극한의 고온에 적합하지만, Alloy 20 WNRF 플랜지는 중간 온도에서 극도로 공격적인 화학 물질(특히 황산)에 대한 확실한 선택이며, 단조 응력 저항 허브(용접 넥)와 견고한 밀봉 인터페이스(돌출면)의 이중 이점을 제공하여 중요하고 위험한 유체 서비스에 적합합니다.
Alloy 20을 언제 지정해야 할까요? Alloy 20을 지정해야 하는 경우:
황산 및 인산에 대한 입증된 내성.
316L이 실패하는 일반적인 부식 환경에서의 우수한 내성.
염화물 응력 부식 균열에 대한 내성.
더 특수한 합금(예: Hastelloy)의 높은 비용을 피할 수 있는 비용 효율적인 솔루션.
ASTM B564 UNS N08020 플랜지 Alloy 20 용접 넥 플랜지의 동등 재질
| 표준 | UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST |
| Alloy 20 | N08020 | 2.4660 | Z2NCUD31-20AZ | NiCr20CuMo | - | - | - |
ASTM B564 UNS N08020 플랜지 Alloy 20 용접 넥 플랜지의 화학 성분 (%)
| Alloy 20 | Ni | C | Mo | Mn | Si | Fe | Cu | S | P | Cr |
| 32 - 38 | 0.02 이하 | 2 - 3 | 1 - 2 | 0.7 이하 | 나머지 | 3 - 4 | 0.005 이하 | 0.02 이하 | 19 - 21 |
ASTM B564 UNS N08020 플랜지 Alloy 20 용접 넥 플랜지의 기계적 특성밀도
| 녹는점 | 항복 강도 (0.2% 오프셋) | 인장 강도 | 신율 | 8.1 g/cm3 |
| 1443 °C (2430 °F) | Psi - 35000, MPa - 241 | Psi - 80000, MPa - 551 | 30 % | A |
STM B564 UNS N08020 용접 넥 플랜지니켈 합금 플랜지 사양 목록
| ASTM/ ASME B564 / SB564 |
표준 플랜지 |
|---|---|
| BS, DIN, ASME, ANSI, EN | 사이즈 차트 |
| 1/2인치 ~ 48인치 (15 - 1200NB) | 등급 / 압력 등급 |
| PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40 | 플랜지 유형 |
| 용접 넥, 블라인드, 슬립 온, 소켓, 스레드, 롱 용접 넥... | ASTM 표준 |
| DIN, ANSI/ASME B16.48, B16.5, BS4504, BS 10, B 16.47 시리즈 A & B, EN-1092 | 주요 특징 및 장점 |
가혹한 환경에서의 우수한 강도: 견고한 용접 넥 설계와 고강도 Alloy 20 단조의 조합으로 부식성 서비스에서 고압 및 고온을 견딜 수 있습니다.
뛰어난 용접성: "용접 넥"은 파이프에 직접 맞대기 용접되도록 설계되어 강력하고 신뢰할 수 있는 연결을 만듭니다. Alloy 20 자체는 호환되는 필러 금속(예: ER320LR, ENi-6620)을 사용하여 쉽게 용접할 수 있습니다.
긴 서비스 수명: 광범위한 부식성 물질에 대한 탁월한 내성으로 유지 보수, 가동 중단 및 교체 비용을 최소화합니다.
부드러운 흐름 경로: 테이퍼진 허브는 파이프에서 플랜지까지 부드러운 전환을 허용하여 난류 및 압력 강하를 줄입니다.
응용 분야
이 플랜지는 표준 스테인리스강(304/316)이 부식으로 인해 실패하는 산업에서 사용됩니다.
화학 처리 산업 (CPI):
황산, 인산 및 기타 공격적인 화학 물질을 취급하는 반응기, 탱크 및 배관.제약 산업:
고순도 및 부식성 중간체를 포함하는 공정용.식음료 가공:
특히 산성 성분 및 염소계 세척제를 사용하는 응용 분야.석유 및 가스 (상류 및 중류):
산성 가스(H₂S) 및 기타 부식성 유정 유체 성분 취급.펄프 및 제지 산업:
Digesters 및 표백 장비.플라스틱 제조:
합성 섬유 및 폴리머를 생산하는 공장.PT
