| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| 모델 번호: | ASTM A182 F316TI 스테인리스 스틸 욕조 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 고객 요구 사항/목재 케이스 포장에 따라 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 보자마자 T/T, L/C |
| 공급 능력: | 달 당 500 PCS |
| 기준: | ASTM A182 / ASME SA182 | 재료 등급: | F316Ti |
|---|---|---|---|
| UNS: | S31635 | 재료 유형: | 오스테나이트계 스테인리스강 |
| 건설: | 기계화된 안출되고 CNC | 튜브 구멍: | 맞춤형 직경, 수량 및 피치 |
| 설계: | TEMA / 고객 도면 | 점검: | PMI / UT / PT / 치수검사 |
| 강조하다: | ASTM A182 F316Ti 가조 튜브 잎,스테인레스 스틸 열 교환기 튜브 잎,UNS S31635 열 교환기에 대한 튜브 잎 |
||

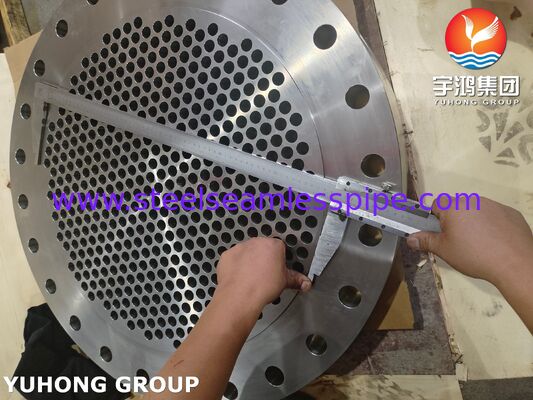

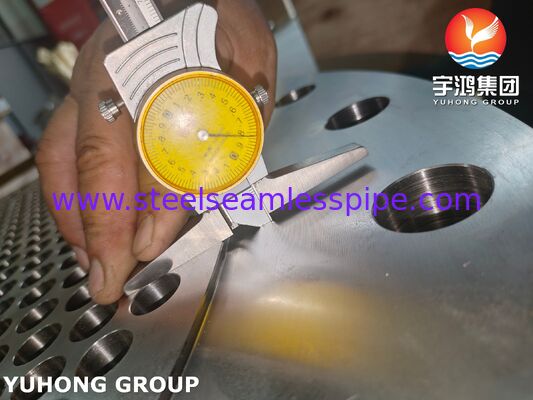

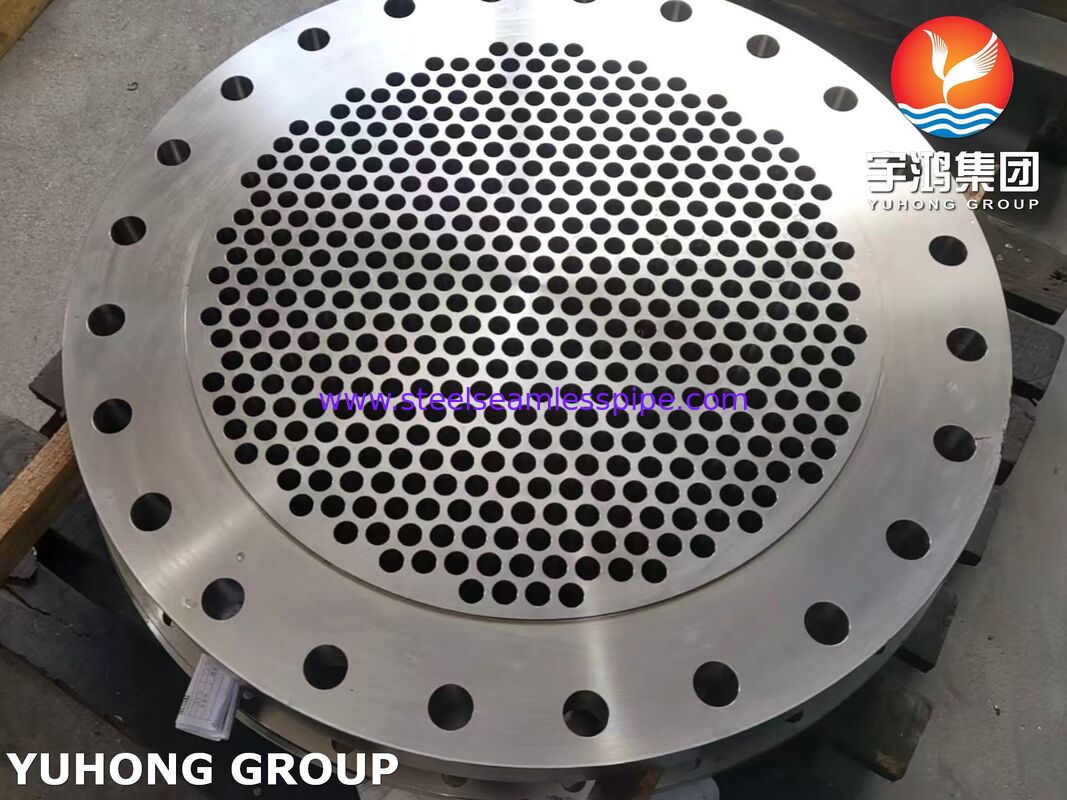

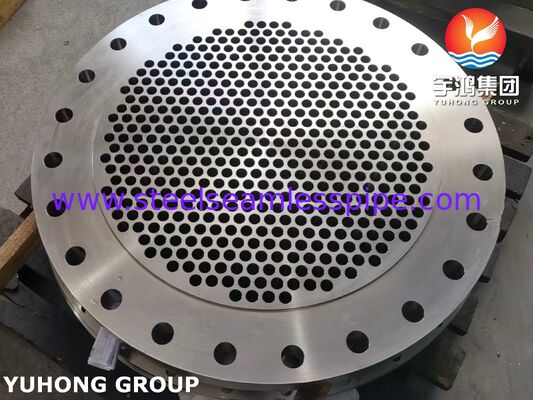

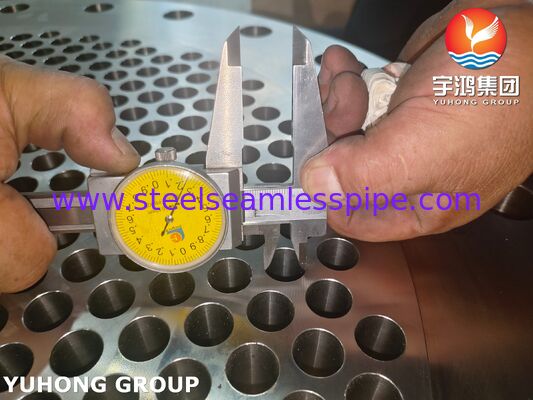

ASTM A182 F316Ti 스테인리스강 튜브시트는 단조 및 가공된 열교환기 부품으로, UNS S31635 / F316Ti 오스테나이트계 스테인리스강으로 제조됩니다.
튜브시트는 열교환기 튜브를 지지하고 위치를 잡으며, 쉘 측과 튜브 측 유체 공간을 분리하도록 설계되었습니다. 장비 설계에 따라 고객 도면에 필요한 정밀 가공된 튜브 구멍, 볼트 구멍, 패스 파티션 홈, 밀봉 표면 및 기타 기능을 통합할 수 있습니다.
F316Ti는 티타늄으로 안정화된 몰리브덴 함유 스테인리스강 등급입니다. ASTM A182는 F316Ti를 UNS S31635로 식별하며, 크롬, 니켈 및 몰리브덴을 주요 합금 원소로 하고 지정된 안정화 요구 사항에 따라 티타늄을 추가합니다.
튜브시트는 ASTM A182 / ASME SA182 재료 요구 사항에 따라 제조될 수 있으며, 해당되는 경우 TEMA, ASME, 고객 도면 또는 프로젝트별 사양에 따라 마감될 수 있습니다.
| 항목 | 사양 |
|---|---|
| 제품 | 스테인리스강 튜브시트 |
| 재료 표준 | ASTM A182 / ASME SA182 |
| 등급 | F316Ti |
| UNS | S31635 |
| 재료 | 오스테나이트계 스테인리스강 |
| 일반 동등품 | 316Ti / 1.4571 |
| 구조 | 단조 |
| 가공 | CNC 가공 |
| 적용 분야 | 열교환기 / 압력 용기 |
| 튜브 구멍 | 맞춤형 |
| 튜브 구멍 패턴 | 삼각형 / 사각형 / 회전 사각형 / 맞춤형 |
| 튜브 피치 | 고객 지정 |
| 외경 | 맞춤형 |
| 두께 | 맞춤형 |
| 볼트 구멍 | 맞춤형 |
| 패스 파티션 | 맞춤형 |
| 표면 마감 | 가공 / 고객 지정 |
| 검사 | 치수 / PMI / UT / PT (지정된 대로) |
ASTM A182 F316Ti는 티타늄으로 안정화된 오스테나이트계 스테인리스강 단조 등급입니다.
주요 합금 원소는 크롬, 니켈 및 몰리브덴입니다. 티타늄은 ASTM 화학 요구 사항에 따라 크롬 탄화물 석출에 대해 등급을 안정화하도록 제어됩니다.
| 원소 | ASTM A182 F316Ti 요구 사항 |
|---|---|
| C | ≤0.08% |
| Mn | ≤2.00% |
| Si | ≤1.00% |
| P | ≤0.045% |
| S | ≤0.030% |
| Cr | 16.0–18.0% |
| Ni | 10.0–14.0% |
| Mo | 2.00–3.00% |
| N | ≤0.10% |
| Ti | 5 × (C + N) 최소 ~ 0.70% 최대 |
| Fe | 잔량 |
ASTM A182 F316Ti의 일반적인 최소 기계적 요구 사항은 다음과 같습니다:
| 속성 | 요구 사항 |
|---|---|
| 인장 강도 | ≥515 MPa |
| 항복 강도 | ≥205 MPa |
| 연신율 | ≥30% |
| 경도 | ASTM A182에 따름 |
튜브시트는 고객의 열교환기 도면에 따라 제조될 수 있습니다.
정밀 가공된 튜브 구멍은 다음과 같이 공급될 수 있습니다:
사용 가능한 레이아웃은 다음과 같습니다:
실제 구멍 패턴은 승인된 장비 도면을 따라야 합니다.
다중 패스 열교환기의 경우, 지정된 설계에 따라 튜브시트 면에 패스 파티션 홈을 가공할 수 있습니다.
볼트 구멍 수량, 직경 및 PCD는 쉘, 채널 또는 플랜지 연결 설계에 따라 가공될 수 있습니다.
F316Ti 튜브시트는 쉘-앤-튜브 열교환기에서 튜브 지지 및 유체 분리 부품으로 사용될 수 있습니다.
선택된 재료 및 설계 조건이 적절한 산업용 응축기 장비에 적용될 수 있습니다.
F316Ti 튜브시트는 오스테나이트계 스테인리스강 단조 등급을 요구하는 화학 공정 장비에 지정될 수 있습니다.
단조 튜브시트는 해당 설계 코드에 따라 압력 용기 및 공정 장비 어셈블리의 일부로 공급될 수 있습니다.
튜브시트는 다음과 같이 공급될 수 있습니다:
튜브 구멍 및 가공된 밀봉 표면은 취급 및 운송 중 충격 및 오염으로부터 보호되어야 합니다.
