| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 톱니 튜브 | 재료: | ASTM A335 P5 |
|---|---|---|---|
| 애플리케이션: | 고온 열 회수 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A335 P5 톱니 튜브,고온 열 회수 톱니 튜브,보증을 가진 톱니 튜브 |
||

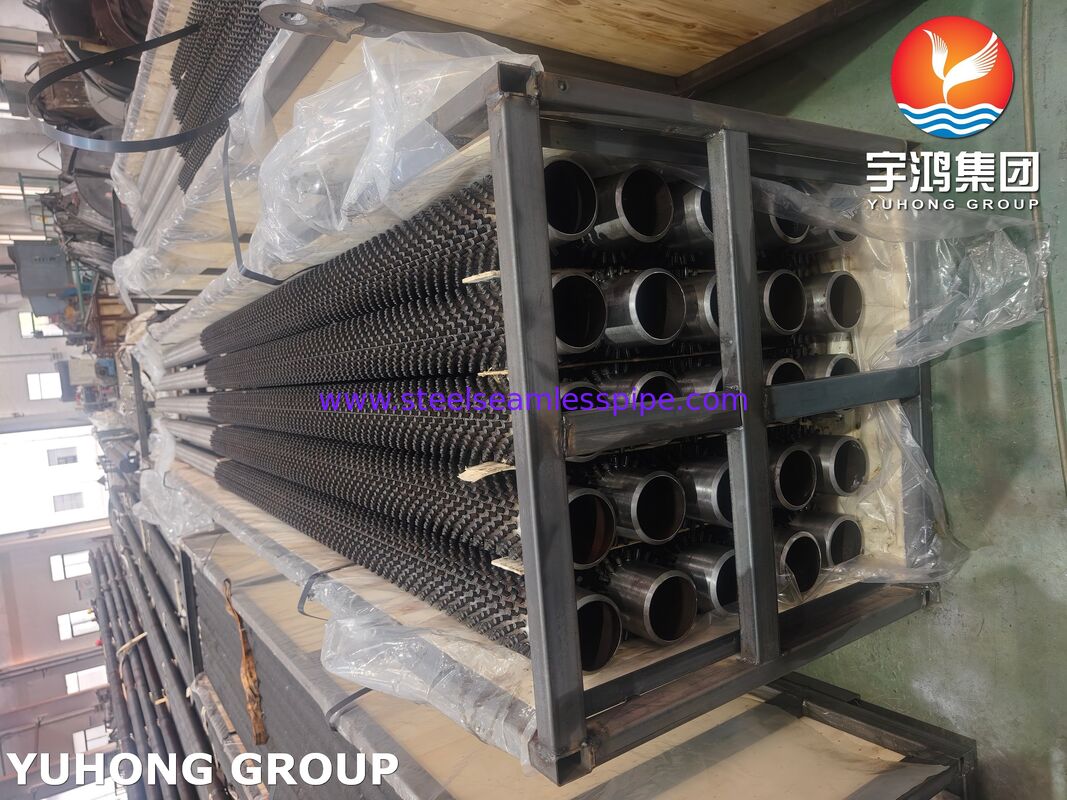

ASTM A335 P5 스터드 핀 튜브는 고온, 공격적인 배기 가스 및 심각한 열 순환 조건과 관련된 까다로운 열 전달 응용 분야에 맞게 설계되었습니다. ASTM A335 등급 P5 이음매 없는 페라이트 합금 강관으로 제조된 이 튜브는 우수한 기계적 무결성을 유지하면서 열 전달 효율을 높이기 위해 외부 튜브 표면에 저항 용접된 견고한 금속 스터드를 특징으로 합니다.
P5강의 크롬-몰리브덴 합금 조성은 기존 탄소강 튜브에 비해 우수한 내산화성, 크리프 강도 및 고온 성능을 제공합니다. 스터드 핀 튜브는 정유 히터, 석유화학 용광로, 폐열 회수 보일러, 열유 히터, 유황 회수 장치 및 발전 시설에 널리 활용됩니다.
스터드 디자인은 추가 열 전달 표면적을 생성하는 동시에 기존 핀 튜브보다 더 쉽게 청소하고 더 나은 오염 저항성을 제공하므로 더러운 가스 흐름과 고온 환경에 특히 적합합니다.
스터드 핀 튜브는 ASTM A335 P5 기본 튜브의 외부 표면에 탄소 또는 합금강 스터드를 자동으로 저항 용접하여 생산됩니다. 용접 공정은 주기적인 작동 조건에서 효율적인 열 전달과 장기적인 신뢰성을 보장하는 강력한 금속 결합을 생성합니다.

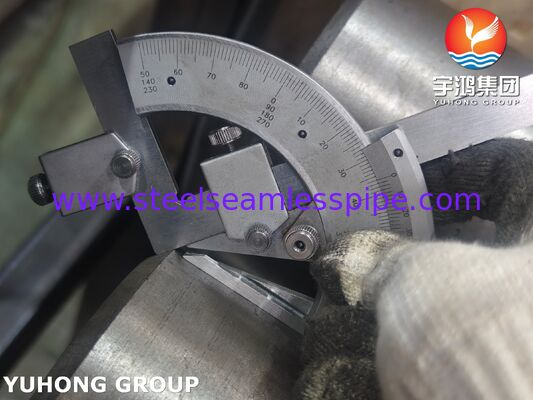

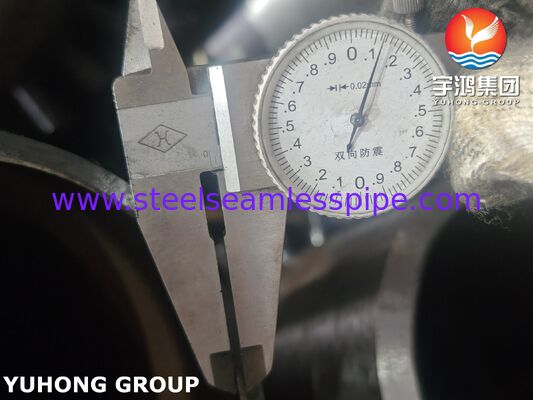

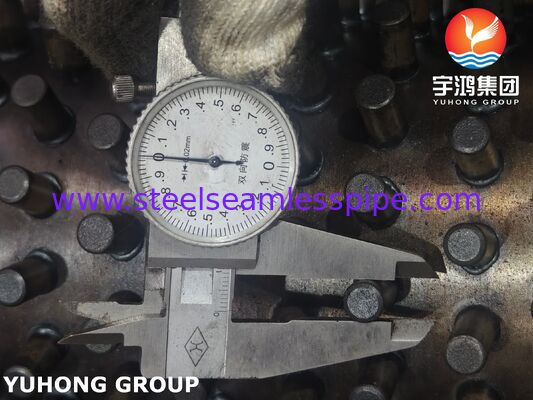

용접 후 튜브는 치수 검증, 용접 무결성 검사 및 재료 테스트를 거쳐 프로젝트 사양 및 국제 품질 표준을 준수하는지 확인합니다.
다음 치수는 일반적인 제조 기능을 나타냅니다. 요청 시 사용자 정의 크기를 사용할 수 있습니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 기본 튜브 OD | 25.4mm~219.1mm(1"~8") |
| 튜브 벽 두께 | 3.2mm – 16.0mm |
| 튜브 길이 | 최대 18,000mm |
| 스터드 직경 | 6mm – 20mm |
| 스터드 높이 | 10mm – 35mm |
| 스터드 피치 | 10mm – 40mm |
| 스터드 밀도 | 열 설계에 따라 맞춤화됨 |
| 표면 상태 | 용접 상태, 쇼트 블라스트 처리, 코팅 처리됨 |
| 요소 | 구성 (%) |
|---|---|
| 탄소(C) | 최대 0.15 |
| 망간(Mn) | 0.30 – 0.60 |
| 인(P) | 최대 0.025 |
| 유황(S) | 최대 0.025 |
| 실리콘(Si) | 최대 0.50 |
| 크롬(Cr) | 4.00 – 6.00 |
| 몰리브덴(Mo) | 0.45 – 0.65 |
| 재산 | 최소값 |
|---|---|
| 인장강도 | 415MPa(60ksi) |
| 항복 강도 | 205MPa(30ksi) |
| 연장 | 30% |
| 경도 | ASTM 사양에 따르면 |
| 열처리 | 완전 단련 또는 등온 단련 |
제품 신뢰성과 규정 준수를 보장하기 위해 ASTM A335 P5 스터드 핀 튜브는 다음 검사를 받을 수 있습니다.
5% 크롬 함량은 고온 서비스에서 산화 및 스케일링 저항성을 크게 향상시킵니다.
스터드는 유효 외부 표면적을 늘리고 가스 흐름의 난류를 촉진하여 전반적인 열 효율을 향상시킵니다.
P5 합금강은 고온에 장기간 노출되는 동안 탁월한 크리프 저항성과 구조적 안정성을 제공합니다.
개방형 스터드 구성은 먼지 축적을 줄이고 간격이 좁은 핀 튜브에 비해 청소 작업을 단순화합니다.
부식, 산화 및 열 피로에 대한 저항성이 향상되어 서비스 간격이 길어지고 수명주기 비용이 절감됩니다.
제조 및 검사는 다음에 따라 수행될 수 있습니다.
가혹한 공정 조건에서 작동하는 고온 열 회수 시스템의 경우 ASTM A335 P5 스터드 핀 튜브는 열 효율, 내산화성, 기계적 강도 및 작동 신뢰성의 최적 조합을 제공합니다. 정유 히터, 석유화학 용광로 및 폐열 회수 장비에서 입증된 성능으로 인해 전 세계적으로 까다로운 산업용 열 전달 응용 분야에서 선호되는 솔루션입니다.
