| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM B564 UNS N04400 모넬 400 WNRTJ 플랜지 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 합판 상자 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 니켈 합금 플랜지 | 차원: | ANSI 플랜지, ASME 플랜지, BS 플랜지, DIN 플랜지, EN 플랜지 기타 등등. |
|---|---|---|---|
| 기준: | ASTM B564, ASME SB564 | 재료: | UNS N04400, 모넬 400 |
| 크기: | 1/2 "~ 48" | 압력: | 클래스150/300/600/9001500/2500 |
| 유형: | (WN) 웰드 넥 플랜지 | 플랜지 얼굴: | 링형 조인트(RTJ) |
| 애플리케이션: | 석유 및 가스 산업, 화학 처리, 해양 공학 등 | ||
| 하이 라이트: | ASTM B564 UNS N04400 용접 넥 플랜지, ASME B16.5 Monel 400 WNRTJ 플랜지 | ||

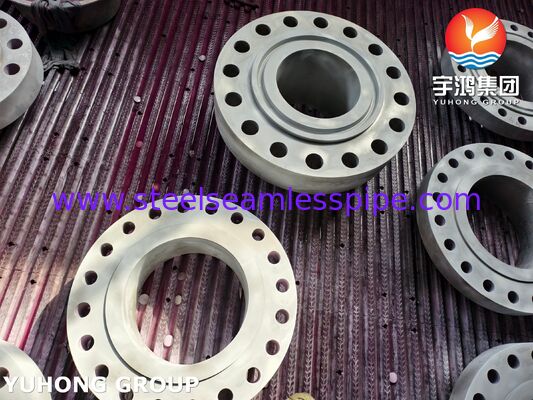

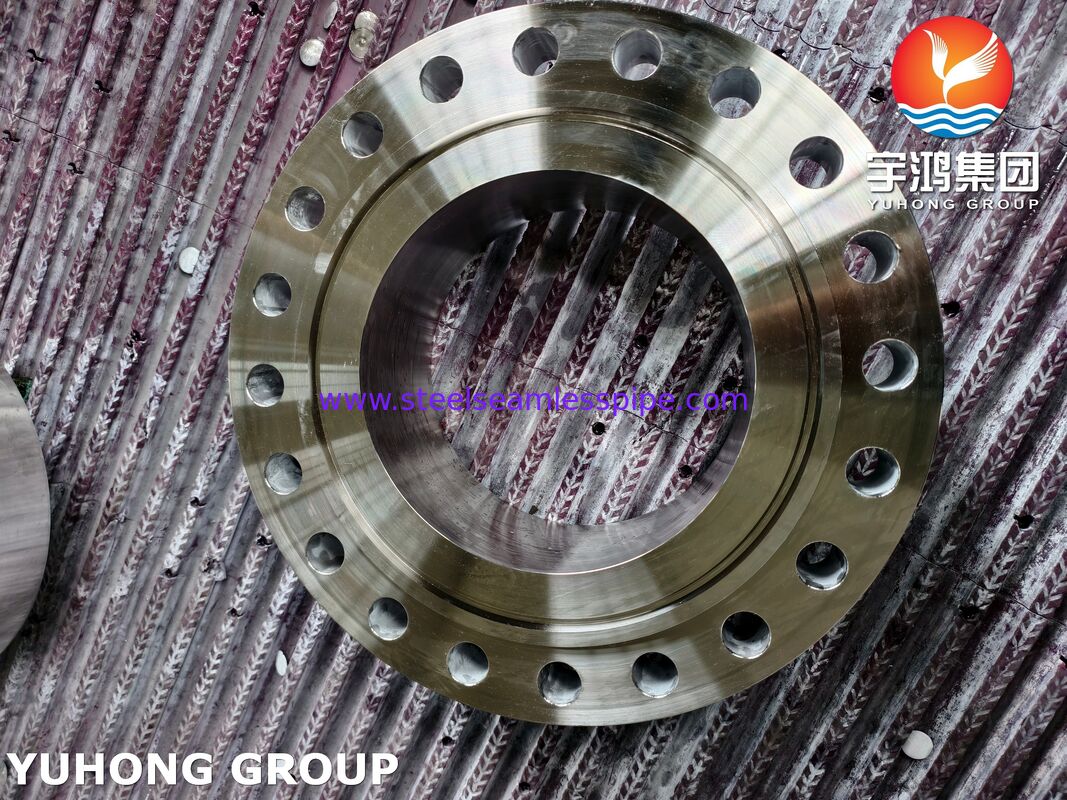

ASTM B 564 UNS N04400 / Monel 400 WNRTJ 플랜지 니켈 쿠퍼 합금 용접 넥 플랜지
ASTM B564 단조 규격에 따라 니켈-구리 합금 UNS N04400(Monel 400)을 사용하여 제작된 고강도 단조 파이프 커넥터입니다. 파이프 맞대기 용접을 위해 설계된 긴 테이퍼형 허브(용접 넥)와 RTJ(Ring Type Joint) 홈이 있는 면이 결합되어 있습니다. 극압 및 부식성이 높은 산업 환경에서 중요한 금속 간 밀봉을 위한 견고한 금속 개스킷을 수용하도록 설계되었습니다.
ASTM B564 UNS N04400 니켈 합금 플랜지와 동등한 재질
| 기준 | UNS | 워크스토프 NR. | 아프노르 | KO | JIS | 학사 | 고스트 |
| 모넬 400 | N04400 | 2.4360 | NU-30M | NiCu30Fe | NW 4400 | 나 13 | ----- 28-2,5-1,5 |
ASTM B564 Monel 400 플랜지 UNS N04400 니켈-구리 합금 플랜지의 화학적 성질 %
| 모넬 400 | 니 | 기음 | 알 | 망 | 시 | 철 | 구리 | 에스 | 공동 | Cr |
| 63.0분 | 최대 0.3 | 최대 0.50 | 최대 2.0 | 최대 0.5 | 1.0 – 2.5 | 28.0 – 34.0 | 최대 0.02 | – | – |
기계적 특성ASTM B564 모넬 400 플랜지 UNS N04400 니켈-구리 합금 플랜지
| 밀도 | 녹는점 | 항복강도(0.2%오프셋) | 인장강도 | 연장 |
| 8.8g/cm3 | 1350°C(2460°F) | Psi - 35,000, MPa - 240 | Psi - 80,000, MPa - 550 | 40% |
제조 및 열처리
단조 공정: 빌렛을 가열하고 단조하여 입자 구조를 미세화합니다.
열처리: 704~871°C(1,300~1,600°F)에서 어닐링한 후 급속 냉각(물 담금질)하여 일관된 입자 크기와 최적의 내식성을 보장합니다.
가공: 개스킷이 제대로 장착되도록 하려면 RTJ 홈을 특정 거칠기(일반적으로 63~125Ra 마이크로인치)로 가공해야 합니다.

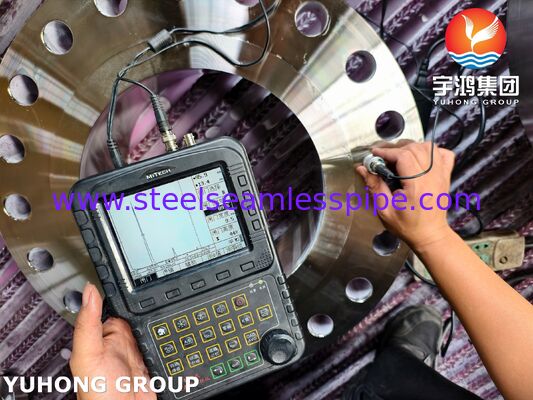

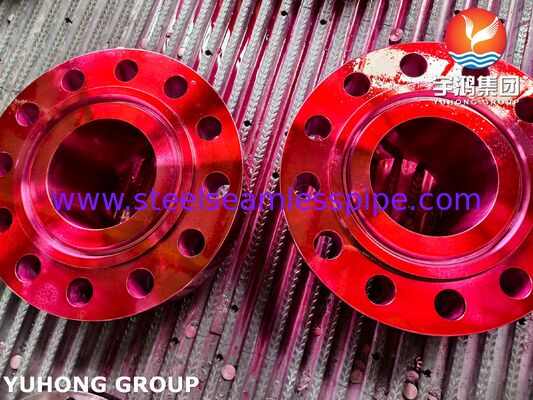

NDE(비파괴 검사): 일반적으로 ASME 섹션 V에 따라 액체 침투 탐상(PT) 또는 자성 입자(MT) 검사를 받으며, 종종 100% 육안 및 치수 검사를 받습니다.
애플리케이션
해양 엔지니어링: 해양 플랫폼, 조선(해수 배관).
화학/석유화학: HF 알킬화 장치, 사워 가스 처리(H2S).
석유 및 가스: 원천 장비, 크리스마스 트리, 고압 매니폴드.
항공우주 및 전력: 연료 탱크, 급수 히터.
