| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| 모델 번호: | ASME SA350 LF2 CL.1 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 함께 나무로 되는 케이스 /Iron Case/ 뭉치 |
| 배달 시간: | 수량에 따라 다릅니다 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 고객의 요구 사항에 따라 |
| 제품명: | 단조 바디 플랜지 | 사양 및 자료: | ASME SA350 LF2 CL1 |
|---|---|---|---|
| 연결 유형: | 서서히 나아가는 | 크기 범위: | 1/2'' ~ 24'' |
| 수업: | 150#-2500# | 플랜지 페이스 타입: | RF (Caven Face), RTJ (링 타입 조인트) |
| 극저온 인증: | 샤르피 V-노치 충격 시험 | 애플리케이션: | 석유 및 가스, 석유화학, LNG 인접 유틸리티, 한랭 지역 파이프라인 스테이션 |
| 강조하다: | ASME SA350 LF2 단조 강철 플랜지,저온 탄소강 플랜지,SA350 LF2 클래스 1 플랜지 |
||

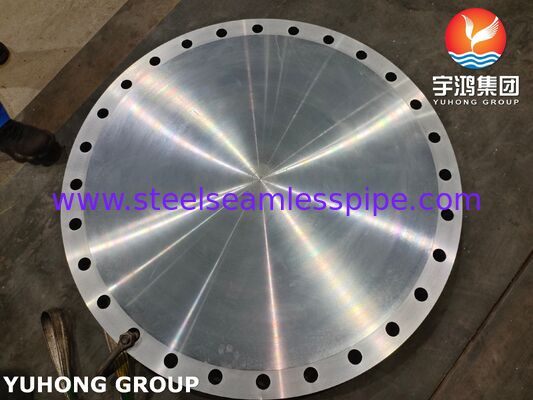

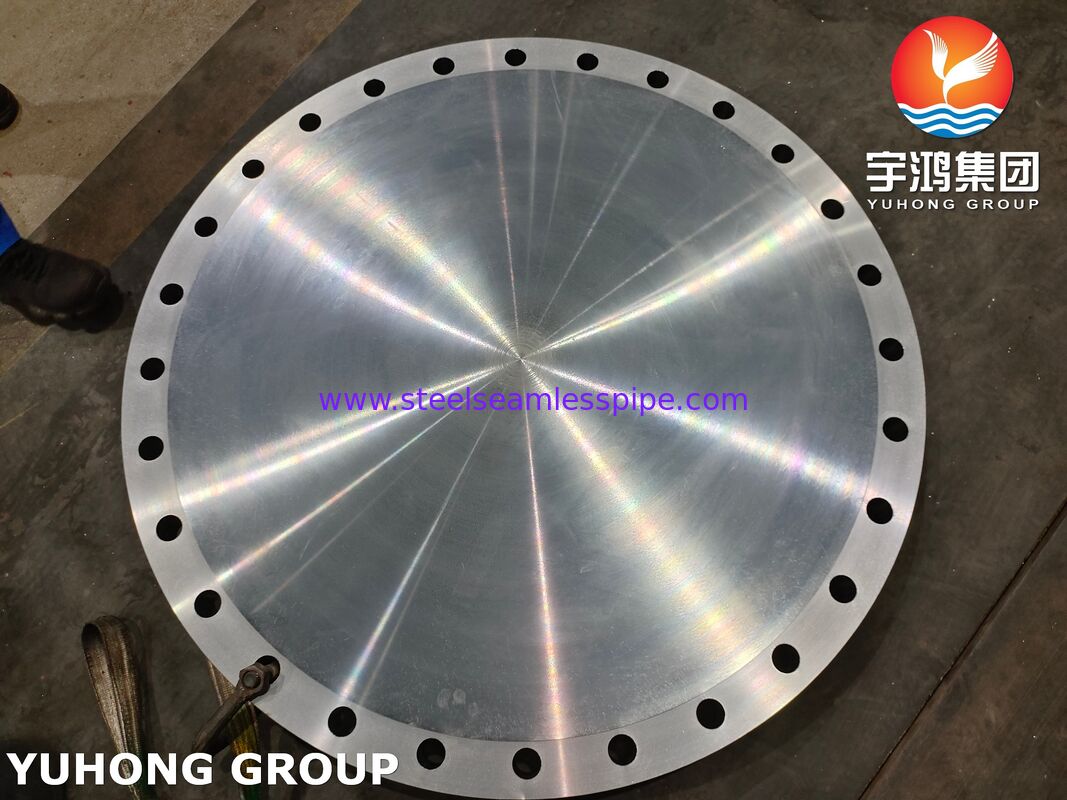

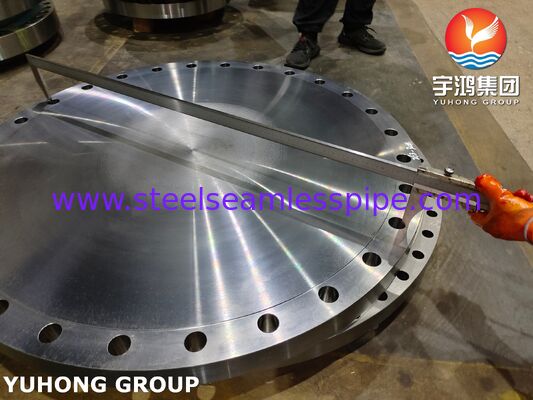

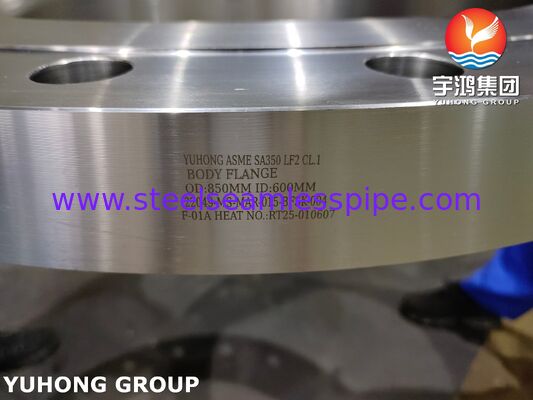

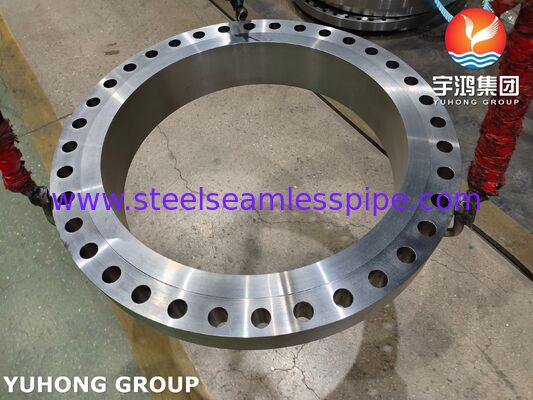

ASME SA350 LF2 CL.1 탄소 및 낮은 합금 강철의 낮은 온도 가공 부체 플랜지
ASTM A350 (ASME SA350)주로 용도로 사용되는 탄소 및 저연금강 가공 또는 반지 롤링 파이프 부품에 적용됩니다.낮은 온도 서비스, 의무적으로톱니 강도 검사이 가족 안에서A350 LF2석유 및 가스, 석유화학, LNG 인접 유틸리티 및 추운 지역 파이프 라인 스테이션에서 사용되는 가장 일반적인 LTCS 등급입니다.
ASME SA350 LF2 CL1 플랜지는 통합 가조로 형성되며, 부체 (밀착면, 목, 볼트 구멍 등을 포함하여) 는 용접 매듭없이 단일 가조 된 빌렛으로 가공됩니다.그것은 화학적 구성에 대한 표준의 요구 사항을 충족, 기계적 특성 (상장 강도, 양력 강도, 연장) 및-46°C에서 Charpy V-notch 충격 에너지이 플랜지는석유화학, 천연가스, 해양공학 및 저온 파이프 시스템에서 밸브, 장비 연결 및 압력 용기 노즐에 적합합니다.냉동 상태에서 안전하고 신뢰할 수 있는 작동을 보장합니다.
| 항목 | ASME SA350 LF2 클래스 1 | ASME SA350 LF2 클래스 2 |
| 최소 사용 온도 | -46°C | -18°C |
| 충격 시험 온도 | -46°C | -18°C |
| 최소 평균 충격 에너지 | 20주울 (약 15피트-파운드) | 27주울 (약 20피트-파운드) |
| 전형적 사용법 | 극히 낮은 온도환경 (예를 들어, LNG 운송, 북극 파이프라인 시스템) | 일반적인 저온 환경 (예를 들어, 특정 화학 장비, 덜 심각한 저온 파이프 라인) |
화학 및 기계적 특성
|
ASME SA350 LF2 CL1화학성질 (%) |
||||||||||
|
C |
Cr | 원 |
네 |
P | S | 니 | Nb | 모 | 큐 | V |
| ≤0.03 | ≤0.30 | 0.60-1.35 | 0.15-030 | ≤0.035 | ≤0.040 | ≤0.40 | ≤0.02 | 0.12 | ≤0.40 | ≤0.08 |
기계적 특성
| 팽창 강도 |
생산력 (0.2% 오프셋) |
연장 % |
||
| 4차원 가이드 길이 |
2인치 또는 50mm 벽 두께≥ 5⁄16 in [7.94 mm] |
2인치 또는 50mm 벽 두께7. 94 밀리미터 |
||
| 485-655 MPa | ≥ 250 MPa | ≥ 22 | ≥ 30 | 48t+15 |
주요 장점
ASTM A350 바디 플랜지의 사양
| 소재 | 클래스 LF2, LF1, LF3, LF5, LF6, LF9, LF787, 클래스 1, 2, 3 |
| 플랜지 표면 유형 | RF (올림 얼굴), RTJ (반지형 관절) |
| 크기 | ASME B16에서 1/2'에서 24'까지5, ASME B16에서 최대 60'까지47 |
| 압력 | 클래스 150, 300, 600, 900, 1500, 2500 |
| 제조 표준 | ASME B165, ASME B16.47 A, B |
테스트
| * LF2 CL1 Charpy V Notch 충격 테스트 (표준 크기 [10 x 10 mm] 샘플) | ||
|
차피 V-노치 에너지 요구 사항 |
필요한 최소 충격 에너지 3개의 표본으로 구성된 각 세트의 평균 ft·lbf [J] |
15 [20] |
|
허용된 최소 충격 에너지 한 세트의 한 개만 ft·lbf [J] |
12 [16] | |
|
표준 충격 시험 온도 °F[°C] |
-50 [-46] | |
|
최대 추가 시험 온도 °F[°C] |
-35 [-37] |
|
|
최대 탄소 동등 값 |
최대 두께 또는 2in에 해당합니다. |
0.47 |
|
최대 두께 2인치 이상 |
0.48 |
|
