| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| 모델 번호: | ASME SA179 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | NEGOCIATED |
| 포장 세부 사항: | 철제 프레임+합판 케이스 또는 팔레트 |
| 배달 시간: | 20-80 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| 재료: | ASME SA179 | 튜브 재질: | ASME SA179 원활한 탄소강 |
|---|---|---|---|
| 욕조 재료: | ASME SA266 Gr.2 또는 SA516 Gr.70 | 배플 재료: | SA516 Gr.70 |
| 튜브 레이아웃: | 삼각형 또는 사각형 피치 | 튜브 치수: | 5/8", 3/4", 1", 1-1/4" OD |
| 최대 튜브 길이: | 12 미터 | ||
| 강조하다: | 탄소 강철 열 교환 튜브 펀들,ASME SA179 열 교환기 튜브,TEMA 표준 열 교환기 튜브 시트 |
||
메타 설명:TEMA 및 ASME 표준에 따라 제조된 맞춤형 탄소강 열교환기 튜브 번들입니다. SA179 심리스 튜브 번들의 경우 표준 4~6주 배송. 48시간 견적을 원하시면 jimmy@steelseamlesspipe.com에 문의하세요.
오염되거나 부식된 교환기 코어로 인해 효율성이 손실되고 있습니까? 내부 구성 요소를 교체하는 것이 시스템을 복원하는 가장 비용 효과적인 방법입니다.

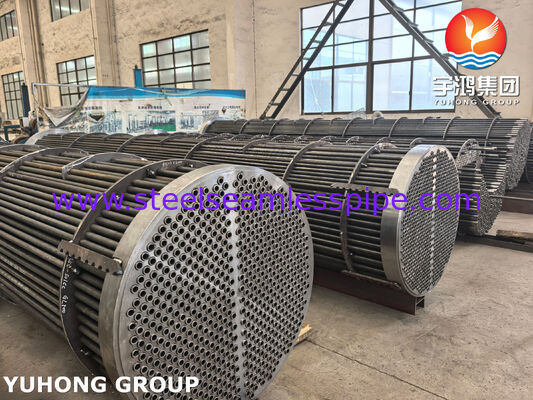

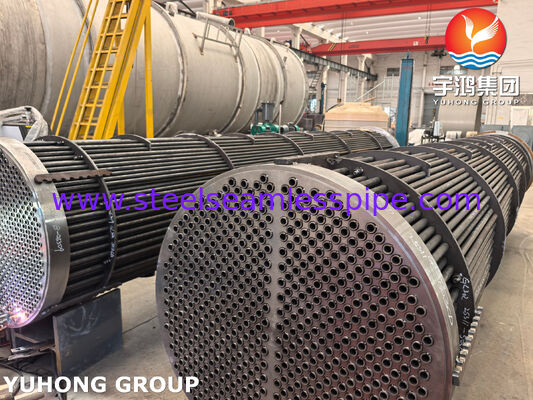

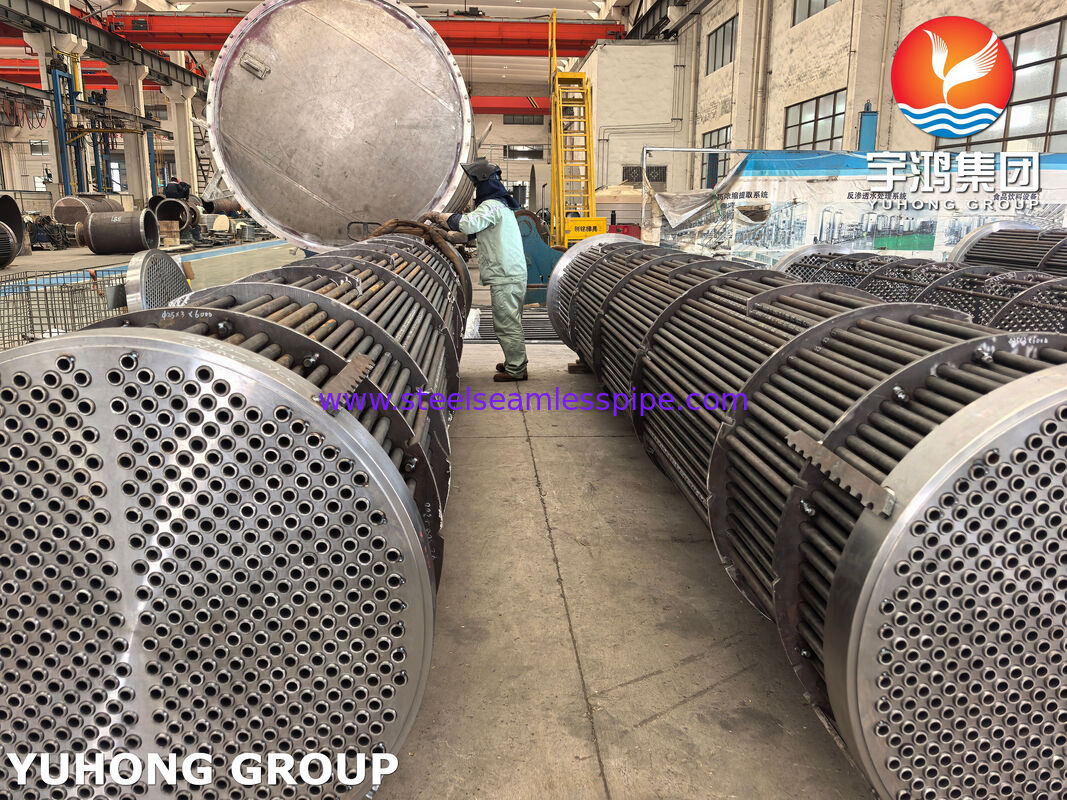

선도적인 글로벌 제조업체로서,유홍그룹완벽하게 조립되어 바로 설치할 수 있는 소모품탄소강 열교환 기 튜브 번들TEMA 및 ASME 섹션 VIII 표준에 따라 설계되었습니다. 우리는 기존 쉘에 완벽하게 맞는 직접 교체 코어를 제공하여 완전히 새로운 열교환기를 구입하는 것에 비해 가동 중지 시간을 최대 60%까지 줄입니다.
우리가 제작하는 모든 탄소강 튜브 번들은 정확한 작동 매개변수 또는 원래 장비 도면(OEM 사양)과 일치하도록 맞춤 설계되었습니다.
관 물자:ASME SA179 이음매 없는 냉간 압연 탄소강(압연을 위한 최적의 열 전도성과 정밀한 외경 제공)

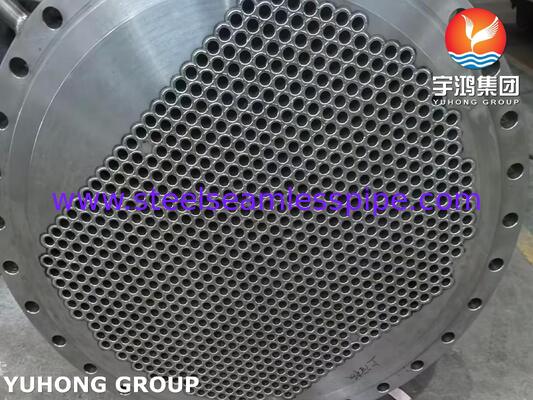

튜브시트 재질:고강도 ASME SA266 Gr.2 단조 탄소강 또는 SA516 Gr.70 플레이트.
배플 구성:맞춤형 SA516 Gr.70 세그먼트 배플은 정밀하게 드릴링되어 튜브 진동을 방지하고 쉘 측 유체 난류를 최적화합니다.
튜브 레이아웃 및 피치:최적화된 삼각형($30^원$또는$60^원$) 또는 정사각형($90^원$) 열 설계 및 청소 요구 사항에 따른 피치 배열.
튜브-튜브시트 조인트:고압 또는 치명적인 가스 응용 분야를 위한 씰 용접 또는 강도 용접 옵션을 갖춘 고정밀 유압 팽창(롤링)입니다.
| 매개변수 | 사양 / 일반 값 |
|---|---|
| 설계 표준 | TEMA 클래스 R, B, C / ASME 섹션 VIII Div. 1 |
| 표준 튜브 치수 | 5/8", 3/4", 1", 1-1/4" OD(맞춤형 길이는 최대 12미터) |
| 사용 가능한 번들 유형 | 직선 튜브(고정 튜브시트, 플로팅 헤드) 및 U-튜브 번들 |
| 테스트 및 품질 관리 | 100% 수압 테스트, 공압 테스트, 용접 방사선 촬영(RT) |
| 제공된 문서 | EN 10204 3.1에 따른 밀 테스트 인증서(MTC), NDT 보고서 |
석유화학 정제, 발전 등 중공업에서는 시간이 곧 돈입니다. 교체 코어를 주문하면 다음과 같은 뚜렷한 재정적, 운영적 이점을 얻을 수 있습니다.
상당한 비용 절감:교체용 튜브 번들은 일반적으로 비용만 듭니다30% ~ 50%새로운 쉘 앤 튜브 열교환기의 모습입니다.
리드타임 대폭 단축:우리는 맞춤형 탄소강 번들을 제공합니다.4~6주, 완전한 압력 용기의 경우 12~20주가 소요되는 것과 비교됩니다.
제로 배관 수정:새 번들은 기존 셸에 직접 삽입되도록 리버스 엔지니어링되었습니다. 입구/출구 노즐, 기초 또는 구조용 강철을 수정할 필요가 없습니다.
즉각적인 효율성 회복:내오염성을 제거하고 원래 열 전달 계수를 즉시 복원합니다($U$-값) 및 에너지 소비를 줄입니다.
장비의 수명을 위해서는 올바른 금속공학을 선택하는 것이 중요합니다. Yuhong Group은 프리미엄 합금을 공급하는 반면,ASME SA179 탄소강특정 프로세스 환경에 대한 업계 표준으로 남아 있습니다.
폐쇄 루프 냉각:처리된 공업용수, 증기 응축 및 보일러 급수 회로에 이상적입니다.
비부식성 탄화수소:석유 및 가스 정제소에서 원유 예열기 및 가스 애프터쿨러용으로 널리 사용됩니다.
적당한 온도 제한:400°C 이하에서 연속 작동이 가능한 우수한 기계적 특성.
교체용 셸 및 튜브 번들이 첫 번째 시도에서 완벽하게 맞도록 하려면 당사 엔지니어링 팀에 다음 중 하나가 필요합니다.
원래 제조업체 도면(실제 도면):튜브 수, 배플 피치 및 튜브시트 두께를 복제하는 가장 신뢰할 수 있는 방법입니다.
실제 샘플(기존 번들):오염된 번들을 우리 시설로 배송할 수 있습니다. 정밀 레이저 스캐닝을 사용하여 모든 치수를 역설계합니다.
쉘 내부 치수:도면이 손실된 경우 쉘 ID를 기반으로 정확한 외부 번들 직경(OTIL)을 계산하는 데 도움을 드릴 수 있습니다.
⚠️중요 엔지니어링 팁:주문시 꼭 확인해주세요배플 방향(수평 및 수직 절단) 적절한 체액 배수를 보장하고충돌판고속 입구 침식으로부터 외부 튜브를 보호합니다.
완벽하게 조립된 튜브 번들을 넘어 Yuhong Group은 개별 압력 용기 구성 요소를 위한 단일 소스 제조업체입니다.
열교환기 튜브:무봉제 스테인레스 스틸 튜브, 니켈 합금 튜브, 구리 합금 튜브 및 탄소강 보일러 튜브를 길이에 맞게 절단합니다.
확장된 표면 튜브:공냉식 열교환기용 하이핀 및 로우핀 튜브.
가공 부품:드릴 및 홈이 있는 튜브 시트, 배플, 타이 로드 및 구조용 스페이서.
열 효율을 회복할 준비가 되셨나요? 도면, 데이터 시트 또는 치수 스케치를 글로벌 영업 엔지니어링 팀에 직접 보내십시오.
