| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | NEGOCIATED |
| 포장 세부 사항: | 철제 프레임+합판 케이스 또는 팔레트 |
| 배달 시간: | 20-80 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| 재료: | ASME SA213 TP304/316L |
|---|
Yuhong Group Co., Ltd.는 다음을 포함한 열 장비를 설계 및 제조합니다.쉘 앤 튜브 열교환기(TEMA 열교환기 설계), 압력 용기, 공기 냉각기, 그리고 고급나선형 상처 열교환기 튜브 번들. 우리는 또한 개별 구성품도 공급합니다:핀 튜브, 퍼니스 튜브, 열교환기 튜브, 스테인레스 스틸 심리스 튜브, 니켈 합금 튜브, 구리 합금 튜브, 열교환기 튜브 시트 및 열교환기 튜브 번들. 당사의 나선형 권선 번들은 까다로운 극저온, 석유화학 및 가스 처리 응용 분야에 적합한 뛰어난 열 효율성과 작은 설치 공간을 제공합니다.

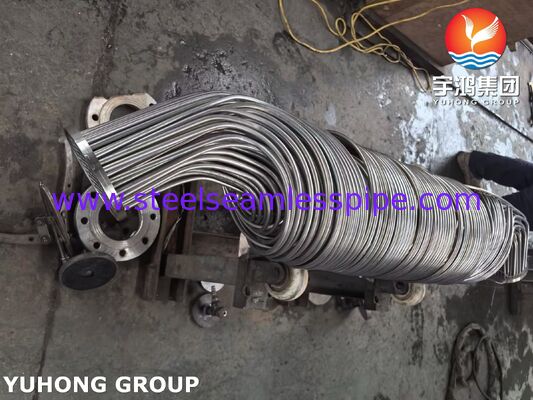

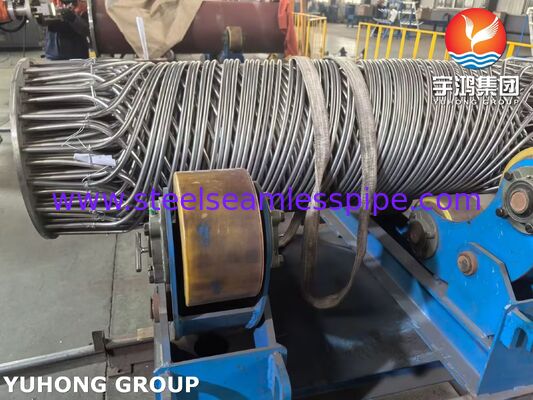

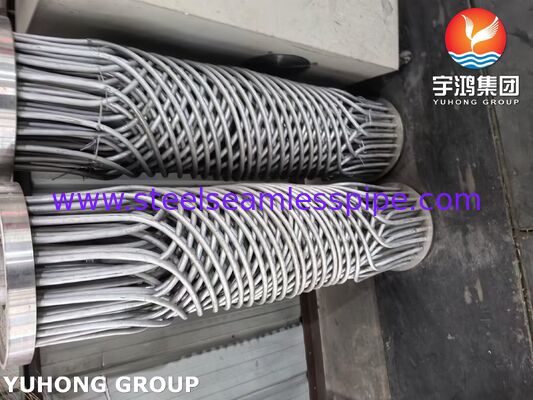

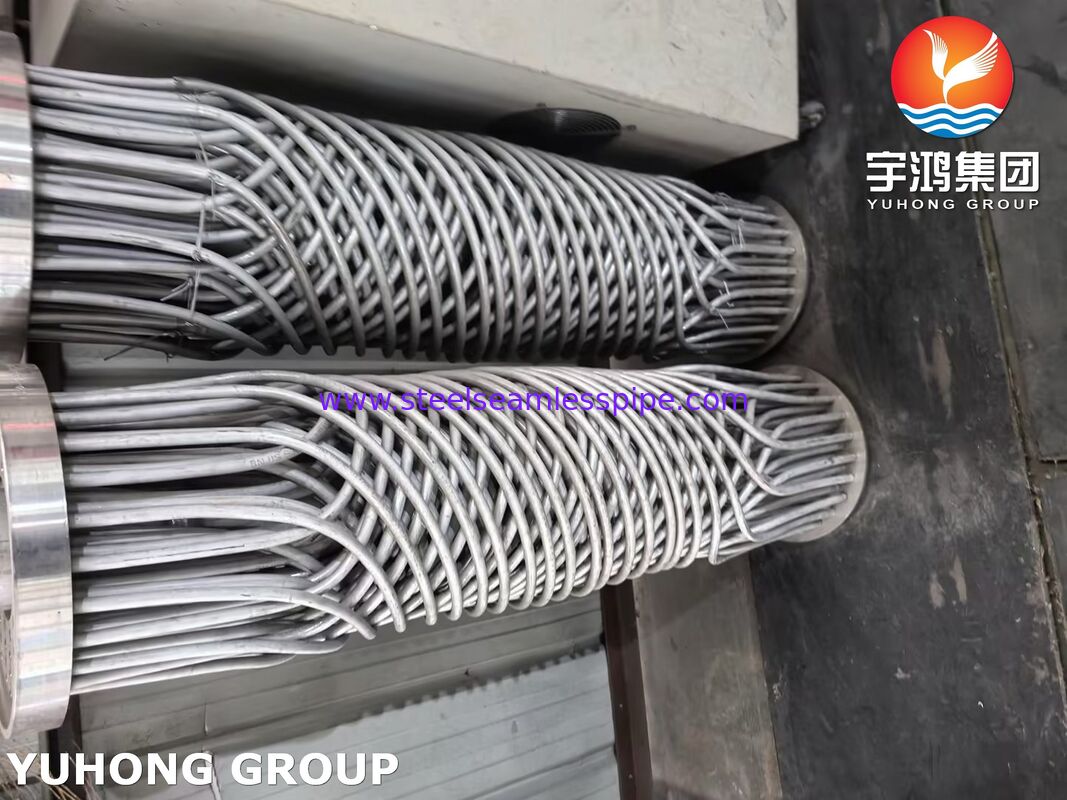

그만큼스테인레스 스틸 나선형 상처 튜브 번들기존 직선형 튜브 번들에 대한 고성능 대안입니다. 직선형 튜브 대신 번들은 여러 층의 튜브로 구성됩니다.나선형으로 감긴 이음매없는 튜브중앙 코어를 감싸고 있습니다. 각 튜브 층은 스페이서로 분리되어 여러 개의 유로를 생성합니다. 이 디자인은매우 높은 열 전달 계수작은 볼륨으로 이상적입니다.액화천연가스(LNG) 플랜트, 공기 분리 장치(ASU) 및 화학 반응기. 우리의 번들은 다음과 같이 제작되었습니다.ASME SA213 TP304/304L 또는 TP316/316L 스테인리스강 심리스 튜브, 극저온에서도 우수한 내식성과 강도를 보장합니다.
| 요소 | 재질 / 표준 | 장비 성능의 역할 |
|---|---|---|
| 열교환기 튜브(나선형 층) | 스테인레스 스틸 심리스 튜브 (304/316L) | 나선형 경로로 하나의 유체를 운반합니다. 컴팩트한 쉘에 매우 긴 유동 길이 제공 |
| 중앙 코어 파이프 | 스테인레스 스틸 원활한 튜브 | 내부 와인딩 레이어를 지원합니다. 유체 분배기 역할을 할 수 있습니다. |
| 스페이서 바/스트립 | 스테인레스 스틸(동일 등급) | 튜브 층 사이의 정확한 간격을 유지하십시오. 쉘측 흐름 채널 생성 |
| 레이어 와인딩 링 | 스테인레스 스틸 | 각 튜브 레이어를 분리하고 일관된 권선 피치를 보장합니다. |

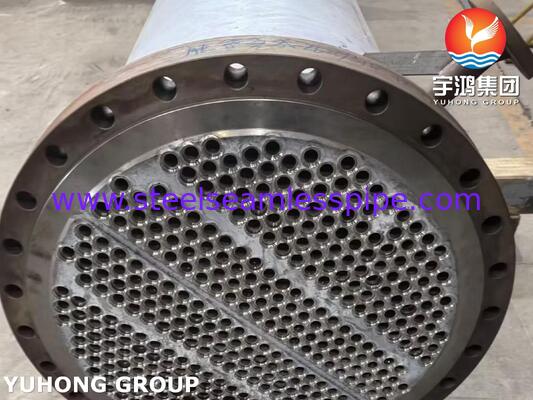

| 튜브시트(엔드 플레이트) | 단조 스테인레스 스틸 SA182 F304/316L | 앵커 튜브 끝; 나선형 패턴 매칭 튜브 레이어로 드릴링됨 |
| 외부 붕대 / 랩 | 스테인레스 스틸 스트랩 | 껍질에 삽입하기 전에 상처 다발을 고정합니다. |
| 핀 튜브(일부 레이어에서는 선택 사항) | 스테인레스 스틸 베이스 튜브 + 알루미늄/SS 핀 | 때때로 가스측 층의 열 전달을 높이기 위해 추가됩니다. |
| 특징 | 나선형 상처 묶음 | 직선형 튜브 번들(고정형/부동형) |
|---|---|---|
| 면적밀도 | 매우 높음(100-300m²/m³) | 보통(30-60m²/m²) |
| 온도 접근법 | 최저 1~2°C | 일반적으로 5~10°C |
| 압력 강하(쉘 측) | 구불구불한 길로 인해 더 높아진다 | 낮추다 |
| 오염 경향 | 보통의; 화학적 세척 권장 | 더 쉬운 기계적 세척(직선형 튜브) |
| 유지보수 액세스 | 제한적 - 일반적으로 쉘에서 제거할 수 없습니다. | 검사를 위한 제거 가능한 번들 |
| 일반적인 애플리케이션 | LNG 액화, 공기 분리, 에틸렌 플랜트 | 일반정제, 전력, HVAC |
| m²당 비용 | 더 높은 | 낮추다 |
전체 번들을 구입할 준비가 되지 않으셨나요? 우리는 또한 개별 구성품도 공급합니다:
스테인레스 스틸 나선형 튜브 번들에 대한 견적을 원하시면 다음 주소로 보내주십시오.jimmy@steelseamlesspipe.com:
우리 엔지니어들은 열 설계를 수행하고 권선 도면을 제작하며 고정 가격과 일정을 제공합니다.
