| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000, EAC, TR CU, GOST R |
| 모델 번호: | ASTM B171 C46400 |
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | NEGOCIATED |
| 포장 세부 사항: | 합판 케이스 또는 팔레트 |
| 배달 시간: | 20-80 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500 톤 |
| 재료: | ASTM B171 C46400 해군 황동 | 튜브 홀 직경: | 튜브 외경 + 0.2 ~ 0.4mm |
|---|---|---|---|
| 그루브 치수: | 폭: 3-5mm; 깊이: 0.3-0.5mm | 그루브 위치: | 튜브 측면에서 5mm~25mm 사이 |
| 튜브 피치: | 1.25× ~ 1.5× 튜브 OD | 탈아연 저항성: | 주석 및 비소 함량으로 선택적 아연 침출 방지 |
| 강조하다: | ASTM B171 해군 황동 튜브 시트,C46400 구리 합금 열교환기 부품,정밀 가공 해양 냉각기 튜브 시트 |
||
유홍 그룹: 정밀 열 교환기 부품 ∙ 튜브에서 튜브 셰이트까지
유혼 그룹 (Yuhong Group Co., Ltd) 는 전체 열 시스템을 공급합니다.셸 및 튜브 열 교환기 (TEMA 열 교환기 설계), 압력 용기 및 공기 냉각기그리고 모든 중요한 내부 구성요소:핀 튜브, 오븐 튜브, 열 교환 튜브, 스테인리스 스틸 튜브, 니켈 합금 튜브, 구리 합금 튜브, 열 교환 튜브 시트 및 열 교환 튜브 펀들.

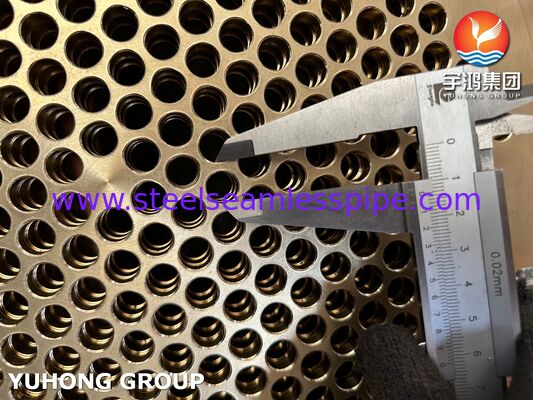

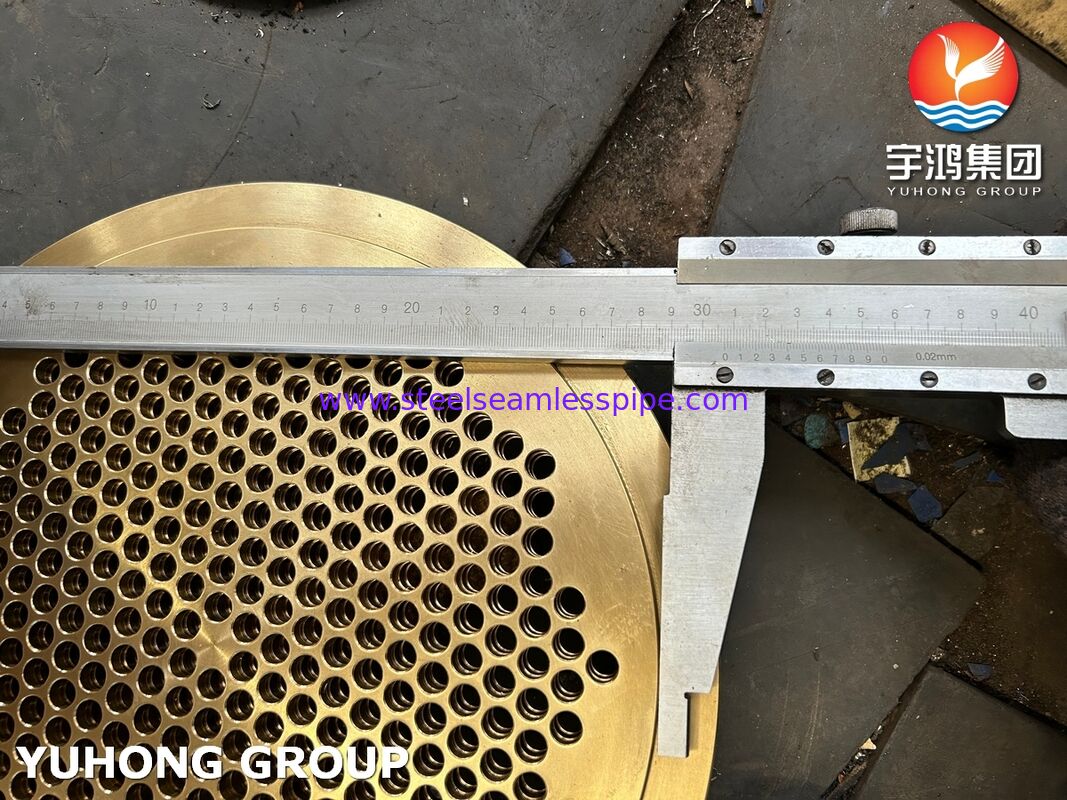

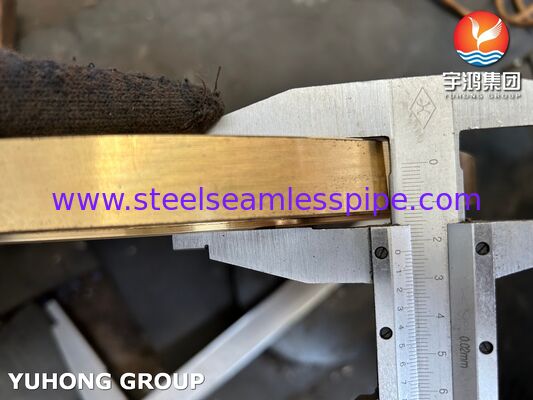

첨부된 사진에 보이는 것은 우리의ASTM B171 C46400 해군용 구리 튜브∙ 고강도, 부식 내성 구리 합금 부품, 바닷물 및 해양 냉각용으로 설계되었습니다.
제품 중점: 해군 구리 튜브 시트
의열 교환기 튜브 잎각 껍질 및 튜브 열 교환기에 가장 중요한 압력 유지 부품 중 하나입니다. 그것은 뭉치의 모든 튜브를 고정시키고 튜브 면과 껍질 면을 분리합니다.그리고 기계적인 튜브 팽창 힘과 작동 압력/온도 사이클을 견딜 수 있어야 합니다..
이 튜브 시트에는
소재:ASTM B171 C46400 (해군 구리 / 구리-진크-연금)
소재 종류:구리 합금 튜브 잎 ∙ 특히 해수 저항을 위해 제조된
가공:기계적 튜브 확장을 위한 구로와 함께 정밀 뚫린 튜브 구멍
표기:완전 추적성을 위해 재료 식별 (ASTM B171 C46400 TUBESHEET) 을 명확하게 표시합니다.
왜 파이프 시트를 위해 해군 청동 (C46400) 을 사용합니까?
| 재산 | 튜브 시트 적용에 대한 이점 |
|---|---|
| 구리·진크·진료 합금 | 틴 추가 (약 0.5~1.0%) 는 텐싱화 및 스트레스 부식 균열에 대한 예외적인 저항을 제공합니다. |
| 해수 호환성 | 깨끗한 바닷물, 염기성 물, 고 염화물 환경에서의 뛰어난 부식 저항성. |
| 갈바닉 호환성 | 구리 합금 튜브 (C44300 아드미랄티 구리, C70600 90/10 Cu-Ni, C71500 70/30 Cu-Ni) 와 잘 작동합니다. |
| 고강도 | 많은 순수한 구리 합금 보다 강함 ∙ 파이프 확장 및 볼트 부하에 견딜 수 있다. |
| ASME 준수 | ASME 제2부 소재 사양에 따라 완전히 추적할 수 있습니다. |
이 튜브 셰이트와 인터페이스 하는 주요 구성 요소
| 구성 요소 | 재료 (유형적) | 장비 성능에 대한 역할 |
|---|---|---|
| 열 교환 튜브 | 구리 합금 (C44300, C70600, C71500) | 튜브 시트 구멍에 롤링; 튜브 사이드 유체 (일반적으로 바닷물) 을 운반합니다. |
| 핀 튜브 (선택) | 구리 합금 튜브 + 알루미늄/ 구리 지느러미 | 가스 냉각 용도로 추가 할 수 있습니다. 일반적으로 바닷물 냉각기에 사용되지 않습니다. |
| 열 교환 튜브 펀들 | 튜브 + 튜브 잎 + 바프 + 넥타이 막대 | 전체 휴대가 가능한 코어, 튜브 시트는 구조적 앵커입니다. |
| 껍질 / 채널 가스켓 | 압축된 섬유, PTFE 또는 금속장치 | 튜브 윗면에 밀폐; 가로 누출을 방지합니다. |
| 채널 / 본트 | 탄소강 (포장) 또는 구리 합금 | 튜브 셰이트에 볼트; 냉각수를 배포합니다. |
| 스테인리스 스틸 튜브 | 대체 튜브 재료 | 일반적으로 C46400과 결합되지 않습니다. |
| 니켈 합금 튜브 | 극심한 부식에 대한 대안 | C46400 튜브 시트와 함께 사용하지 않습니다. |
우리 의 해군 청동 튜브 잎 의 기술적 요점
소금 제거 저항성:진과 아르센 함유량은 선택적 인 진크 침착을 방지합니다. 일반 청금에서 가장 흔한 실패 방식입니다.

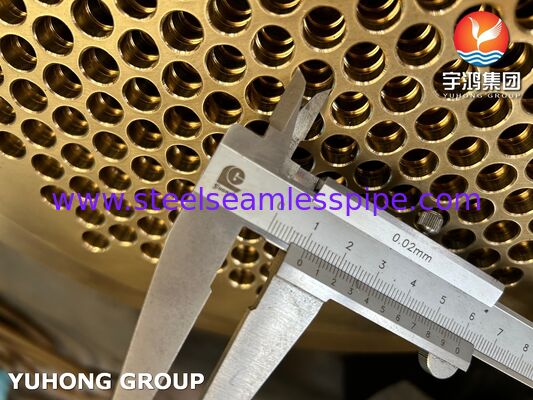

정밀 뚫기:튜브 구멍은 튜브 롤링이 일관성을 보장하기 위해 정확한 지름 허용량 (일반적으로 +0.05/-0.00 mm) 에 뚫립니다.
틈이 있는 튜브 구멍:내부 굴곡 (일반적으로 구멍당 2개 또는 3개의 굴곡) 은 확장 된 튜브의 당기 강도를 증가시킵니다.
도장 또는 롤링판:우리는 C46400 튜브 시트를 공급합니다.위조두꺼운/고압) 또는롤판(표준 관세에 대해)
완전 추적성:각 튜브 시트에는 사진과 같이 재료 등급과 검사 식별서가 있습니다.
지식 모듈: C46400 해군 구리 대 다른 구리 합금 튜브 시트
| 합금 | 가장 적합함 | 주요 이점 | 제한 |
|---|---|---|---|
| C46400 (해군 Brass) | 깨끗한 바닷물, 염기성 물, 중간 속도 | 우수한 소금화 저항성; 좋은 강도; 비용 효율성 | 암모니아 부식에 민감하다. 속도는 ~2.5m/s로 제한된다. |
| C70600 (90/10 Cu-Ni) | 더 빠른 바닷물, 오염된 물, 해상 | 우수한 침식 저항력; 고속 운용에서 더 긴 수명 | C46400보다 비싸다 |
| C71500 (70/30 Cu-Ni) | 매우 높은 속도, 해군 전투기 | 최대 강도 및 침식 저항성 | 가장 높은 비용 |
| C44300 (Admiralty Brass) | 담수, 냉각탑 | 좋은 열전도성 | 해수에서의 부패 저항성 감소 |
C46400 해군 청동 튜브 잎을 선택할 때:
냉각수는깨끗한 바닷물 또는 염수(중하게 오염되지 않은)
속도 조절(일반적으로 튜브를 통해 1.5~2.5m/s)
암모니아가 없습니다.물 (예를 들어, 비료 식물의 하류가 아닌)
당신은구리-니켈에 대한 비용 효율적인 대안온도 높은 바닷물 서비스용
C46400 튜브 셰이트에 대한 일반적인 응용 프로그램
선박용 열 교환기:엔진 코트 물 냉각기, 윤활유 냉각기 (바다 물 쪽)
해안 발전소:보조 냉각용 물 응축기, 베어링 냉각기
소금 해제 공장:소금물 난방기, 증발기 응축기
해상 플랫폼:프로세스 냉각기 (Cu-Ni가 종종 선호되지만 덜 중요한 용도로 사용되는 해군 구리)
산업용 냉장기:한 번에 해수 냉각
유혼그룹에서 C46400 튜브 시트를 주문하는 장점
네 그림과 정확히:크기와 구멍의 패턴, 굴곡의 사양, 그리고 볼트 구멍의 레이아웃을 가공합니다.
빠른 회전:도조 또는 판 빈은 일반적으로 2 ~ 4 주 이내에 가공됩니다.
모든 구리 합금:C46400, C70600, C71500, C44300 모두 사용 가능
단 부품 또는 전체 팩트:우리는 단지 튜브 시트를 공급하거나 전체열 교환 튜브 펀들(튜브, 튜브 잎, 바프, 넥타이 막대기) 조립.
전체 문서:재료 시험 인증서 (MTC), 차원 보고서 및 (가장 필요한 경우) PMI 시험 보고서
지식 모듈: 대체 C46400 튜브 시트를 올바르게 지정하는 방법
비용이 많이 드는 부합을 피하기 위해 다음 정보가 필요합니다 (이 중 하나를 보내):
원본 튜브 시트 도면가장 좋은 방법은 구멍의 패턴, 두께, 과다 투여량,
오래된 튜브 시트 (물질 샘플)우리는 완벽하게 일치하는 것을 측정하고, 역공학으로 만들고, 기계로 만들 수 있습니다.
교환기 데이터 시트√ 껍질 ID, 튜브 OD & 피치, 가스켓 세부 사항, 볼트 원 지름.
해군 청동 튜브 시트에서 피해야 할 일반적인 오류:
잘못된 튜브 구멍 지름너무 단단하고 튜브를 넣을 수 없습니다. 너무 느슨하고 롤링 된 관절이 누출됩니다.
틈이 없어서✅ 파이프가 압력이나 열순환으로 꺼져 나갑니다.
잘못된 자료C46400 대 C44300 대 C70600 혼동 항상 합금 확인
갈바닉 불일치C46400 튜브 시트와 고립 가스켓이 없는 스테인레스 스틸 튜브를 결합하지 마십시오 (빠른 감광성 부식 위험이 있습니다).
C46400의 튜브 홀 패턴 및 굴곡 세부 사항 (TEMA / ASME에 따라)
| 매개 변수 | 전형적 가치 / 실천 |
|---|---|
| 튜브 구멍 지름 | 튜브 OD + 0.2 ~ 0.4mm |
| 틈의 크기 | 너비: 3~5mm; 깊이: 0.3~0.5mm; 일반적으로 구멍당 2~3개의 갈래 |
| 굴곡 위치 | 튜브 옆면으로부터 5mm에서 25mm 사이 |
| 튜브 피치 | 1.25×에서 1.5× 튜브 OD (삼각형 또는 정사각형 패턴) |
| 볼트 구멍 원 | TEMA 또는 고객 플랜지 표준에 따라 |
부품만 공급합니다 우리는 또한 공급합니다
부품만 필요한 경우 (전체 교환기가 아닌 경우) 우리는 다음과 같이 공급합니다.
열 교환 튜브용광 합금 (C44300, C70600, C71500), 길이로 절단, 롤링에 최종 준비
피인 튜브공기 냉각기 또는 폐열 회수 후 장비를 위해
비플러, 넥타이 막대기, 사이프¥ 선박 청동 또는 코팅 탄소 강철
스테인리스 스틸 튜브, 니켈 합금 튜브다른 용도로 별도로 사용할 수 있습니다
통로 덮개, 밀착장, 고정장✅ 완전한 예비 부품 패키지
C46400 튜브 시트를 사용하는 전형적인 산업
| 산업 | 전형적 봉사 | 왜 C46400 |
|---|---|---|
| 해양 / 조선 | 바닷물 냉각 교환기 | 우수한 해수 저항성, 비용 효율성 |
| 해안 발전소 | 보조 냉각수 | 소금 물, Cu-Ni 튜브와 잘 연결되는 |
| 소금 해제 | 소금물 난방기 | 클로라이드 공격에 저항, 긴 서비스 수명 |
| 해상 석유 및 가스 | 플랫폼 프로세스 냉각기 | 해양 대기 및 해수에서 신뢰성 |
| HVAC (해수 냉각) | 일회성 콘덴서 | Cu-Ni에 대한 경제적 대안 |
당신의 C46400 튜브 셰이트에 대한 인용을 얻으십시오.
당신의 사진과 같은 해군 청동 튜브 잎을 인용하려면 다음을 보내십시오jimmy@steelseamlesspipe.com:
도면 (PDF, 스캔, 또는 주요 차원과 함께 손 스케치: OD, 두께, 파이프 구멍 크기 & 피치, 볼트 원)
또는: 역공학에 대한 당신의 오래된 튜브 페이트를 우리에게 보내십시오 (귀환 배송 편의)
재료 등급: C46400 (사진처럼) 또는 다른 구리 합금
필요한 양 (1개 또는 생산 순)
우리는 승인, 가격, 배달 일정을 위한 차원 도면으로 응답합니다. 보통 48시간.
