ASME SB171 C70600 구리 니켈 무거운 반지 큰 열 교환기 튜브 시트 & 셸 연결 OD 1464mm x ID 1277mm x 132mm

Yuhong Group Co., Ltd.는 다음을 포함한 모든 종류의 열 장비 및 정밀 부품을 제공합니다.쉘 앤 튜브 열교환기(TEMA 열교환기 설계), 압력 용기, 공기 냉각기, 핀 튜브, 퍼니스 튜브, 열교환기 튜브(스테인리스 스틸 심리스 튜브, 니켈 합금 튜브, 구리 합금 튜브), 열교환기 튜브 시트 및 열교환기 튜브 번들. 우리는 또한 다음과 같은 맞춤형 헤비듀티 링 및 단조품을 제조합니다.ASME SB171 C70600 링여기에 설명되어 있습니다.

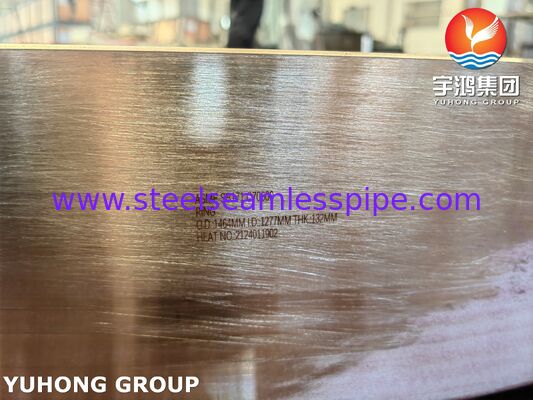

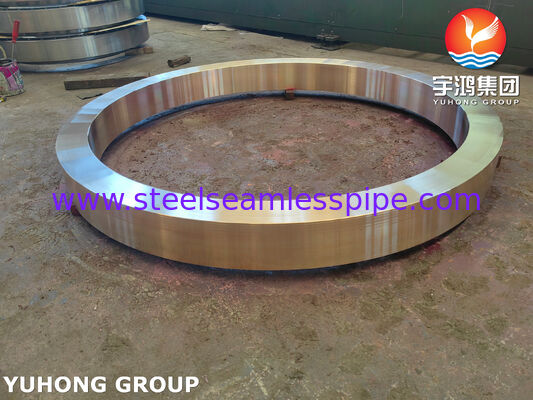

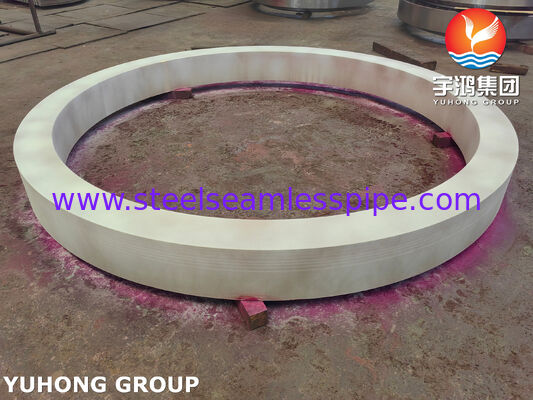

이것ASME SB171 C70600 링는견고한 환형 단조차원외경 1464mm × 내경 1277mm × 두께 132mm. 이는 다음과 같은 용도로 사용하도록 설계되었습니다.일체형 튜브시트 링,쉘에서 튜브시트로의 전환 링, 또는강화 링대형 해수 냉각식 열 교환기, 발전소 응축기 및 해양 플랫폼 냉각기에 사용됩니다.

다음에서 제조됨90/10 구리-니켈 합금(C70600), 이 링은 해수 부식, 침식 및 생물 오염에 대한 탁월한 저항성을 제공하는 동시에 고압 및 대구경 응용 분야에 필요한 기계적 강도를 제공합니다.

• 외경 1464mm / 내경 1277mm- 큰 쉘 직경(예: 공칭 50-60인치)에 적합합니다.
• 두께 132mm- 튜브시트 지지를 위한 구조적 강성을 제공하거나 높은 볼트 하중 하에서 독립형 링으로 제공
• C70600 소재- 해양 및 기수 서비스에서 입증된 성능

• 단조 또는 압연 구조:이 두께(132mm)의 링의 경우 일반적으로 다음에서 시작합니다.단조 또는 압연 판또는중공 단조균일한 입자 구조와 다공성 방지를 보장합니다.
• 정밀 가공:ID, OD 및 두께는 엄격한 공차로 가공됩니다. 튜브 확장을 위해 표면과 보어 표면에 홈을 파낼 수 있습니다(튜브 시트로 사용되는 경우).
• 재료 검증:ASME SB171 요구 사항에 따라 100% PMI(긍정적 재료 식별) 및 기계적 테스트를 거쳤습니다. 전체 MTC(밀 테스트 인증서)가 제공됩니다.
• 부식 방지:C70600 합금은 자연적으로 해수 부식에 강합니다. 추가 코팅이 필요하지 않습니다.

큰 OD와 상당한 두께를 고려하여 이 링은 다음 용도에 이상적입니다.

• 일체형 튜브시트 링:대형 해수 냉각기용 일체형 튜브 시트로 용접 접합을 제거하고 갈바닉 부식 위험을 줄입니다.
• 쉘-튜브시트 어댑터 링:탄소강 쉘을 구리-니켈 튜브 시트에 연결할 때 이 링을 피복하거나 용접하여 열팽창 차등을 관리하고 바이메탈 부식을 방지할 수 있습니다.
• 얇은 튜브시트용 강화 링:얇은 튜브시트가 개스킷 안착 영역 주변에 추가 강성을 요구하는 경우 이 무거운 링은 지지대 역할을 합니다.
• 고압 애플리케이션:132mm 두께는 고압 열 교환기(예: 급수 가열기)의 볼트업 플랜지에 충분한 강도를 제공합니다.

대구경 쉘 및 튜브 열 교환기(쉘 ID > 1000mm)에서 튜브 시트와 연결 링은 다음과 같은 고유한 문제에 직면합니다.

• 단조 대 판 압연:100mm 이상의 두께의 경우,단조 반지용접 압연판에 비해 우수한 기계적 특성과 초음파 검사성을 제공합니다.
• 열팽창 불일치:구리-니켈 링(C70600)이 탄소강 쉘에 결합될 때 열팽창 계수의 차이는 다음과 같이 수용되어야 합니다.전환 조인트또는유연한 디자인.
• 튜브시트 링용 튜브 구멍 드릴링:링이 튜브시트 역할을 하는 경우 드릴링 패턴과 홈 프로파일은 TEMA 표준에 맞게 정밀하게 가공되어야 합니다.
• 부식 허용량:C70600의 우수한 내식성에도 불구하고최소 부식 허용량 1.5-3mm장기간의 해수 서비스(20년 이상)에 권장됩니다.

• 우리는 무거운 반지를 제조합니다당신의 그림에 엄격히- ID, OD, 두께, 모따기, 볼트 구멍 및 홈 세부 정보.

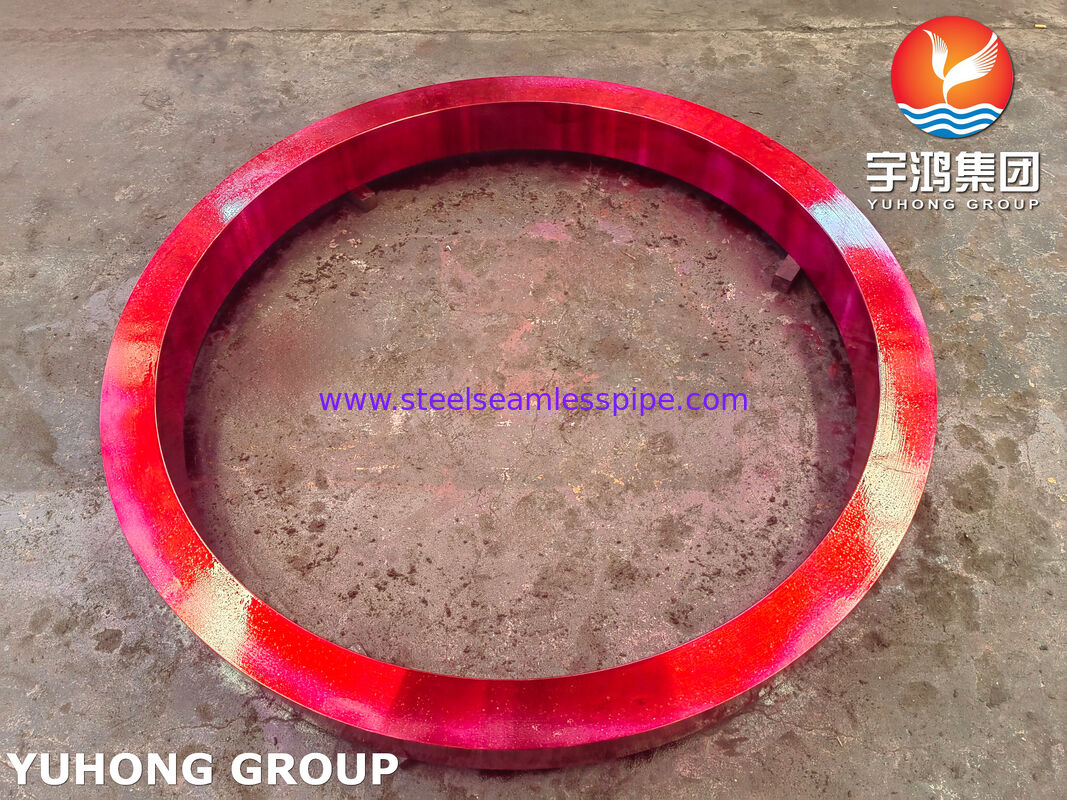

• 사용 가능완전한 임사체험: 내부결함은 UT(초음파검사), 표면균열은 PT(침투탐상검사)
• 전체의 일부로 공급할 수 있습니다.열교환기 튜브 묶음또는튜브시트 조립.
• 승인된 단조 파트너가 제공하는 단조 링의 리드 타임이 짧습니다.
