| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, API, ABS, BV, etc |
| 모델 번호: | ASTM A105N 탄소강 단조 노즐 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 합판 상자 또는 합판 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 단조 노즐 | 차원: | ASTM, AISI, ASME, JIS, DIN, EN |
|---|---|---|---|
| 기준: | ASTM A105/A105N, ASME SA105/SA105N | 크기: | 도면에 따라 사용자 정의 할 수 있습니다 |
| 코팅: | 기름, 검은 페인트, 황색 도료, 직류 전기로 자극된 고온 침지, 전기 아연과 에폭시 수지 도료 | 포장: | 합판 상자, 합판 팔레트 |
| 애플리케이션: | 석유와 가스와 석유 분야, 열교환기, 기타 등등. | ||
| 강조하다: | ASTM A105N 탄소강 단조품,ASME 자체 강화 노즐,압력 용기용 강철 피팅 |
||

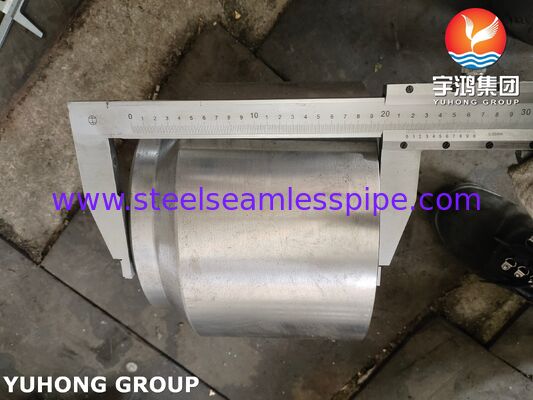

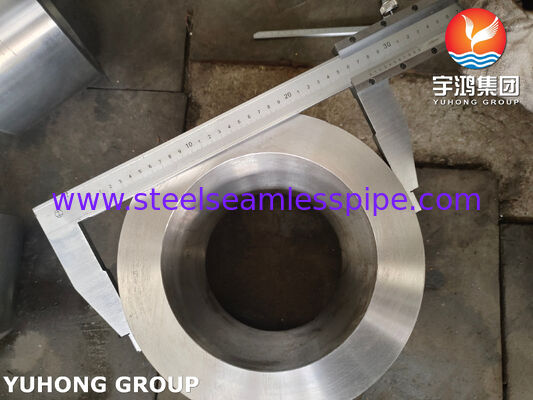

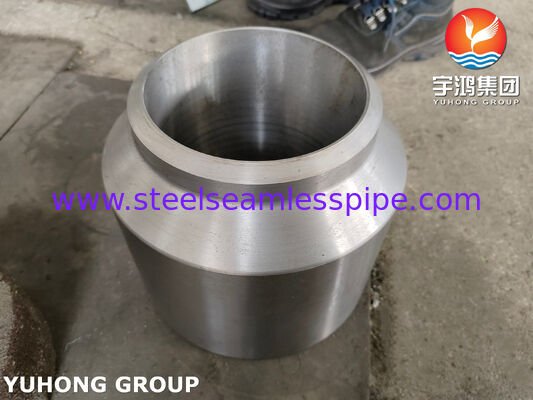

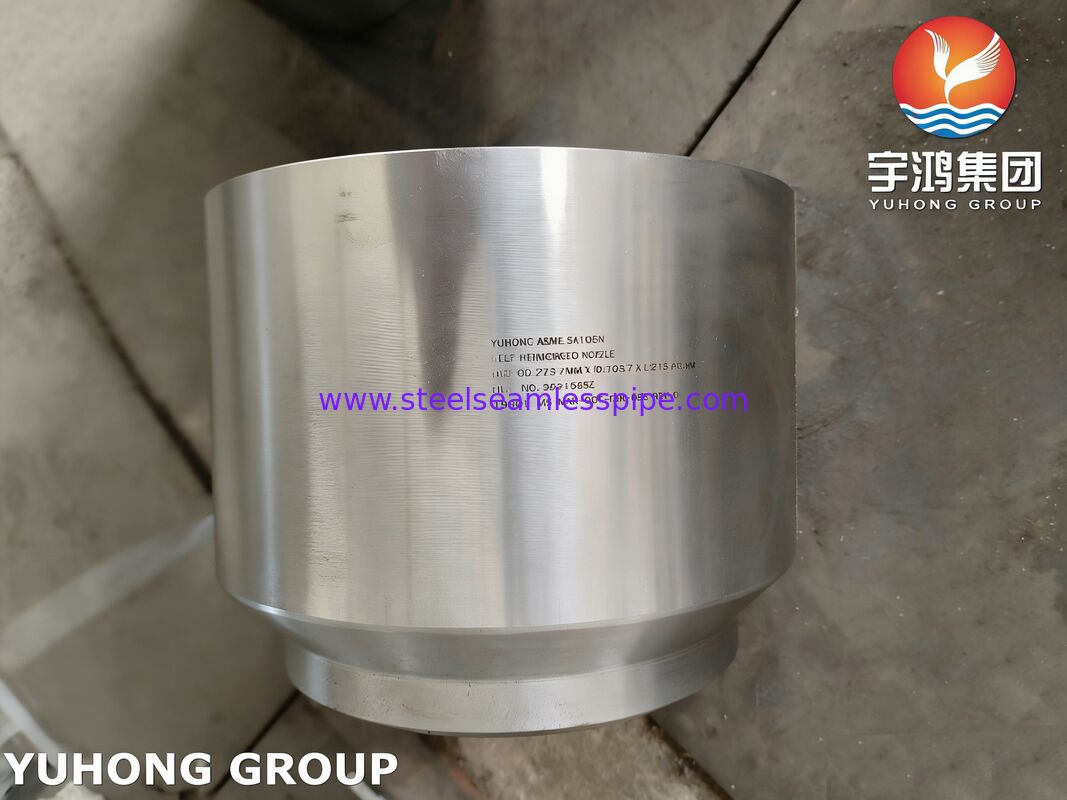

압력 용기용 ASTM A105N 탄소강 단조 자체 보강 노즐
ASTM A105N 탄소강 자체 보강 노즐는 압력 용기의 입구 또는 출구 연결부로 사용되는 파이프 피팅(노즐)입니다. 탄소강 한 덩어리로 단조되며, 형상 자체로 내부 압력을 견딜 수 있는 필요한 보강을 제공하도록 설계되어 별도의 보강 패드가 필요하지 않습니다. 압력 용기(열 교환기, 분리기 또는 저장 탱크 등) 또는 대형 파이프라인에 용접되는 고신뢰성 연결 지점입니다.
표준 노즐: 표준 노즐(구멍에 용접된 파이프 조각)은 종종 외부 보강 패드( "repad"라고도 함)가 필요합니다. 이것은 필요한 강도를 추가하기 위해 용기 외부의 노즐 주위에 용접된 두꺼운 강철판입니다.
자체 보강 노즐: 이 유형의 노즐은 형상에 추가 두께가 내장되도록 단조됩니다. 보강은 단조 자체의 형상을 통해 달성됩니다. 일반적으로 노즐이 용기 벽과 만나는 지점에 점진적인 일체형 테이퍼 또는 "허브"를 통합하여 이루어집니다.
노즐 넥: 베이스(용접 준비 영역)에 더 두꺼운 단면을 가지고 있어 별도의 패드 없이 필요한 보강 면적을 제공합니다.
보스: "롱 용접 넥"과 같은 단조 자체 보강 노즐의 경우, 파이프 끝에서 용기 연결부까지의 전체 전환부는 무겁고 테이퍼진 단조품입니다.
사용 가능한 표준 및 재료
|
F1,F2,F5,F21,F22 Cl.1,F22 Cl.2,F22V,F51,F53,F55,F92, F304,F404L,F304H,F310,F316L, F316Ti, F317,F321,F321H,F347,F347H |
ASTM A182/A182M |
단조 또는 압연 합금 및 스테인리스강 파이프 플랜지 |
|
UNS N04400/N08811 |
ASTM B564/B564M |
열간 압연 및 냉간 마감 강재 시효 경화 스테인리스 바 및 형상 |
|
UNS N08800/N08810 |
||
|
UNS N08825/N010276 |
||
|
UNS N06625 |
| A105/A105M | ASTM A105 | 배관 부품용 탄소강 | |
| A350LF2, A350LF3, A350LF6 | ASTM A350/A350M | 탄소강 및 저합금강 단조품 | |
| A266 Gr. 2, A266 Gr. 4 | ASTM A266/A266M | 압력 용기 부품용 탄소강 단조품 | |
| A694 F52, A694 F60, A694 F65,A694 F70 | ASTM A694/A694M | 파이프, 플랜지, 피팅 밸브 및 부품용 탄소강 및 합금강 단조품 | |
| A765 Gr. I,A765 Gr. II,A765 Gr. III,A765 Gr. IV | ASTM A765/A765M | 필수 인성 요구 사항이 있는 탄소강 및 저합금강 단조품 | |
| A508 Gr. 1, A508 Gr. 2,A508 Gr. 3,A508 Gr. 4N | ASTM A508/A508M | 담금질 및 템퍼링 진공 처리된 탄소강 및 합금강 | |
| A336 F1,F5,F5A,F11,F22,F22V, F9,F91,F92 | ASTM A336/A336M | 압력 및 고온 부품용 합금강 단조품 |
| UNS N08904 | ASTM B625/B625M | 합금강 단조품 |
| UNS N04400 | ASTM B564/B564M | 니켈-구리 합금 |
자체 보강 설계의 장점:
잠재적 누출 경로 제거: 표준 "repad" 설계는 부식 및 누출 가능성이 있는 두 개의 용접 이음매를 생성합니다. 자체 보강 노즐은 단일의 더 잘 설계된 용접부를 가집니다.
응력 집중 감소: 점진적이고 윤곽이 잡힌 형상은 접합부에서의 응력 집중을 최소화하여, 특히 주기적 하중 하에서 피로 수명을 연장합니다.
검사 단순화: 용접 수가 적어 방사선 촬영 또는 초음파 검사와 같은 비파괴 검사(NDE)가 더 간단하고 효과적입니다.
고압 또는 주기적 서비스에 더 적합: 열악한 서비스 조건에 선호되는 설계입니다.
응용 분야
1. 고압 및 고온 서비스
2. 주기적 및 피로 서비스 (진동 및 온도 변화)
3. 황 서비스 (습한 H₂S 환경)
4. 저온 서비스 (추운 기후 또는 냉각)
5. 중요 회전 장비 (압축기 및 펌프)
6. 열 교환기 (특히 재비기 및 냉각기)
