| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO, API , ABS, DNV, GL , LR, NK |
| 모델 번호: | ASTM A182 F55 슈퍼 듀플렉스 강철 WN RTJ 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 팔레트, 나무로 된 경우를 부지런히 해나갑니다 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 이중 스틸 플랜지 | 기준: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| 재료: | F55 / UNS S32760 / 1.4501 | OD: | 1/2 "~ 48" |
| WT: | SCH XXS에 대한 SCH 5S | 수업: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| 유형: | wn, so, bl, sw, lwn | 얼굴: | RF, FF, RTJ |
| 애플리케이션: | 석유, 화학 물질 등, 피팅 및 연결, 맥주 | ||
| 강조하다: | 슈퍼 듀플렉스 스틸 플랜지 ASTM A182 F55,1.4501 슈퍼 듀플렉스 WNRTJ 플랜지,S32760 슈퍼 듀플렉스 2507 플랜지 |
||

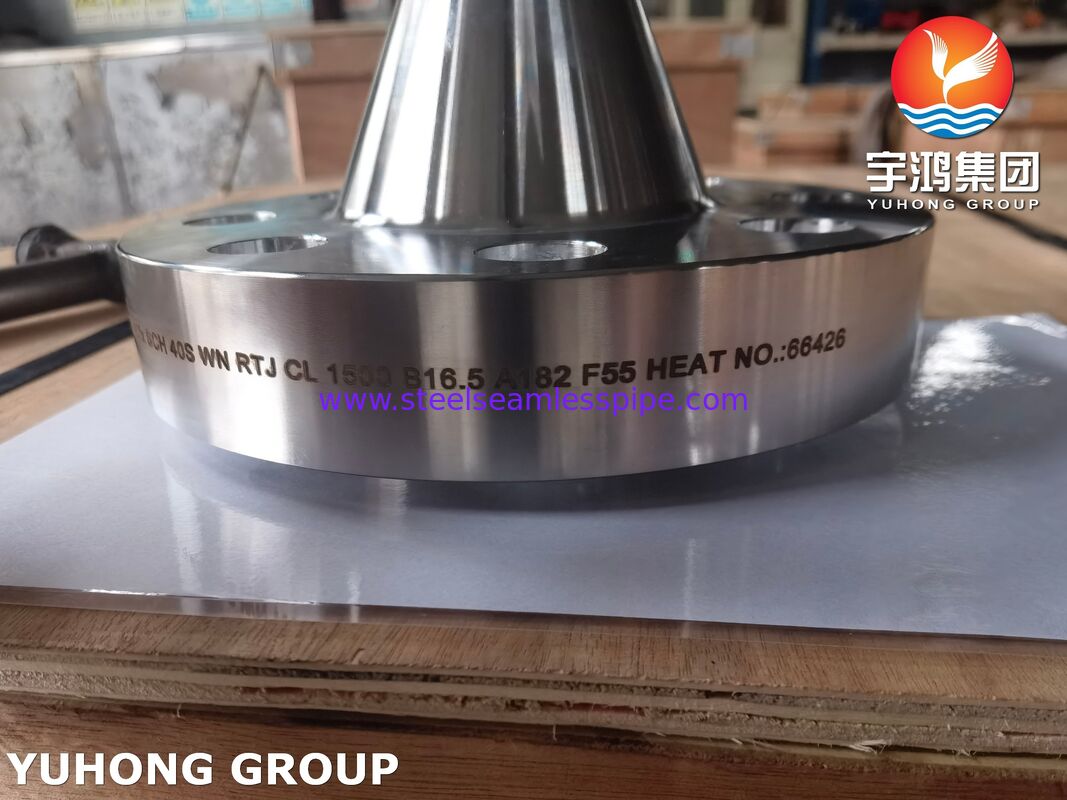

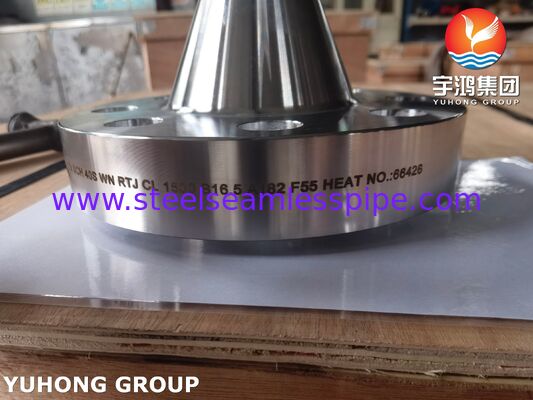

ASTM A182 F55 WNRTJ 플랜지UNS S32760 슈퍼 듀플렉스 스테인리스 스틸 플랜지
ASTM A182 F55 슈퍼 듀플렉스 스틸 용접 넥 RTJ 플랜지는 극한 환경의 중요 서비스에 사용하도록 설계된 고성능 단조 부품입니다. 이 플랜지는 표준 스테인리스 스틸의 항복 강도의 거의 두 배를 제공하는 슈퍼 듀플렉스 미세 구조를 특징으로 하며, 동시에 피팅, 틈새 부식 및 염화물 응력 부식 균열에 대한 탁월한 내성을 제공합니다. 용접 넥 설계는 응력을 분산시키고 완전 침투 맞대기 용접을 허용하는 길고 테이퍼진 허브를 통합하여 고압 하에서 구조적 무결성을 보장합니다. RTJ(링 타입 조인트) 면은 금속 개스킷을 압축하여 누출 방지 금속 대 금속 씰을 형성하는 정밀 가공된 홈을 특징으로 하며, 석유 및 가스, 해양 및 화학 처리 분야의 고압 및 고온 응용 분야에 필수적입니다.
동등 등급 ASTM A182 F55 / S32760 슈퍼 듀플렉스 스틸 플랜지
| 표준 | 재질 번호 | UNS |
| 슈퍼 듀플렉스 2507 | 1.4410 | S32750 / S32760 |
ASTM A182 F55 / S32760 슈퍼 듀플렉스 스틸 플랜지의 화학 조성 %
| 화학 조성 한계 | ||||||||||
| 중량% | C | Mn | P | S | Si | Cr | Ni | Mo | N | W |
| 슈퍼 듀플렉스 F55 | 0.03 이하 | 1.00 이하 | 0.03 이하 | 0.01 이하 | 1 이하 | 24-26 | 4.5-6.5 | 3-4 | 0.25 | 0.08-0.20 |
ASTM A182 F55 슈퍼 듀플렉스 스틸 WNFF 플랜지의 기계적 특성
| 합금 | 인장 강도 N/mm² | 항복 강도 0.2% N/mm² | 신장률 | 경도 HB |
| 슈퍼 듀플렉스 F55 | 860 | 720 최소 | 16 최소 | 270 최대 |
RTJ 플랜지 면 사용을 결정하는 특정 조건은 다음과 같습니다.
1. 고압 및 고온 (가혹한 서비스)
RTJ는 ASME 압력 등급 600# 이상(특히 900#, 1500#, 2500#)에 표준입니다. 이 등급에서는 내부 압력이 너무 높아 표준 개스킷(RF/FF 플랜지에 사용됨)이 조인트에서 압출되거나 날아갈 수 있습니다. RTJ 면에 사용되는 금속 링 개스킷은 홈 안에서 변형되어 파이프 벽 자체보다 강한 씰을 생성하여 밀봉합니다.
2. 링 타입 조인트 개스킷
RTJ 플랜지는 금속 개스킷(타원형 또는 팔각형)을 사용하는 반면, RF 플랜지는 부드러운/복합 나선형 개스킷을 사용합니다.
RTJ 사용 시: 표준 개스킷이 실패할 수 있는 고속에서 치명적인 유체, 가스 또는 탄화수소를 포함해야 할 때.
3. 중요 주기 조건
극심한 온도 변동 또는 진동(해양 플랫폼 및 유정구에서 흔함)이 있는 환경에서는 볼트 장력이 이완될 수 있습니다. RTJ 홈은 볼트 늘어남이 발생하더라도 씰을 유지하도록 설계된 반면, RF 연결은 지속적인 개스킷 압축에 전적으로 의존합니다.
4. 산업 표준 (API)
RTJ는 석유 및 가스 산업에서 시추 매니폴드, 크리스마스 트리(유정구), 초크/킬 라인에 API 6A 사양에 따라 필수입니다.

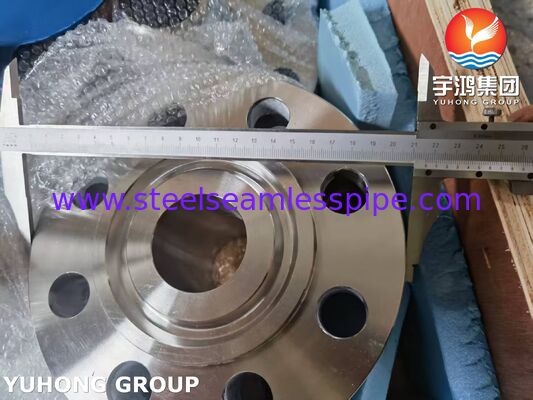

플랜지 면의 특징 -- RTJ (링 타입 조인트) 유형
개스킷 유형: RTJ 플랜지는 플랜지 면에 가공된 홈에 장착되는 금속 링 개스킷(타원형 또는 팔각형)을 사용합니다.
밀봉 메커니즘: 플랜지 볼트가 조여지면 금속 개스킷이 홈으로 압축되어 약간 변형되어 금속 대 금속 씰을 생성합니다.
응용 분야: RTJ 면은 고압 및 고온 서비스에 특별히 설계되었습니다. 많은 석유 및 가스 유정구 및 매니폴드 응용 분야에서 필수적입니다.
표준: 홈 치수는 특정 링 개스킷 번호(예: R24, R31 등)를 수용하도록 표준화되어 있습니다(일반적으로 API 6A 또는 ASME B16.5 기준).
응용 분야
해양 석유 및 가스: 탑사이드 및 해저 파이프라인, 매니폴드 시스템 및 라이저.
화학 처리: 염화물, 산 및 공격적인 촉매 처리.
담수화 플랜트: 고압 역삼투 장치.
해양 환경: 해수 부식이 요인이 되는 샤프트 및 격벽.
