| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A182 F321 스테인레스 스틸 랩 조인트 플랜지 |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 층 나무로 된 경우 / 팔레트 |
| 배달 시간: | 7일 |
| 지불 조건: | 신용장, 티/티 |
| 제품명: | 스테인레스 스틸 플랜지 | 기준: | ASTM A182, ASME SA182 |
|---|---|---|---|
| 등급: | F321 / UNS S32100 / 1.4541 | 차원: | B16.5, 한 B16.47 시리즈, 시리즈 비 |
| 크기: | 1/2 "~ 48" | 두께: | sch.XXS에 대한 sch5S |
| 유형: | 겹치는 결합 플랜지 | 표면: | FF, 무선주파수, RTJ |
| 수업: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# | ||
| 강조하다: | ASTM A182 F321 스테인레스 강 플랜지,UNS S32100 랩 융합 플랜지,1.4541 RF 스틸 플랜지 |
||

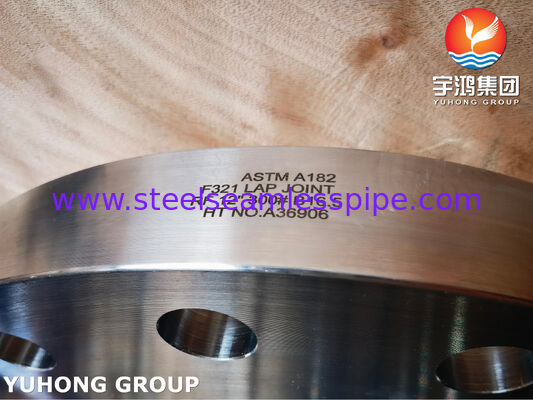

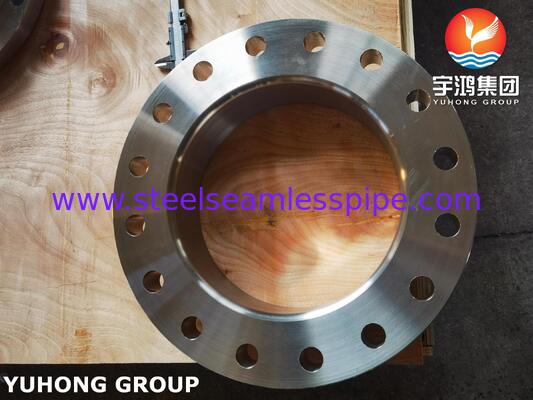

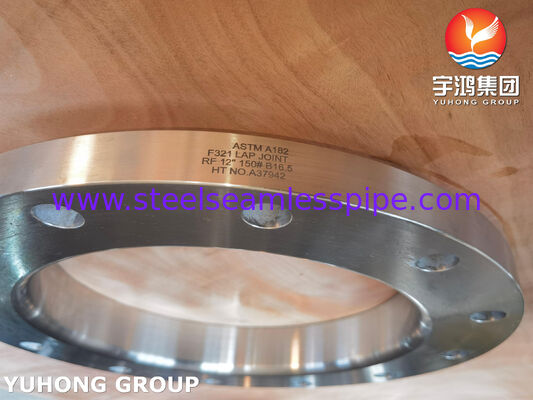

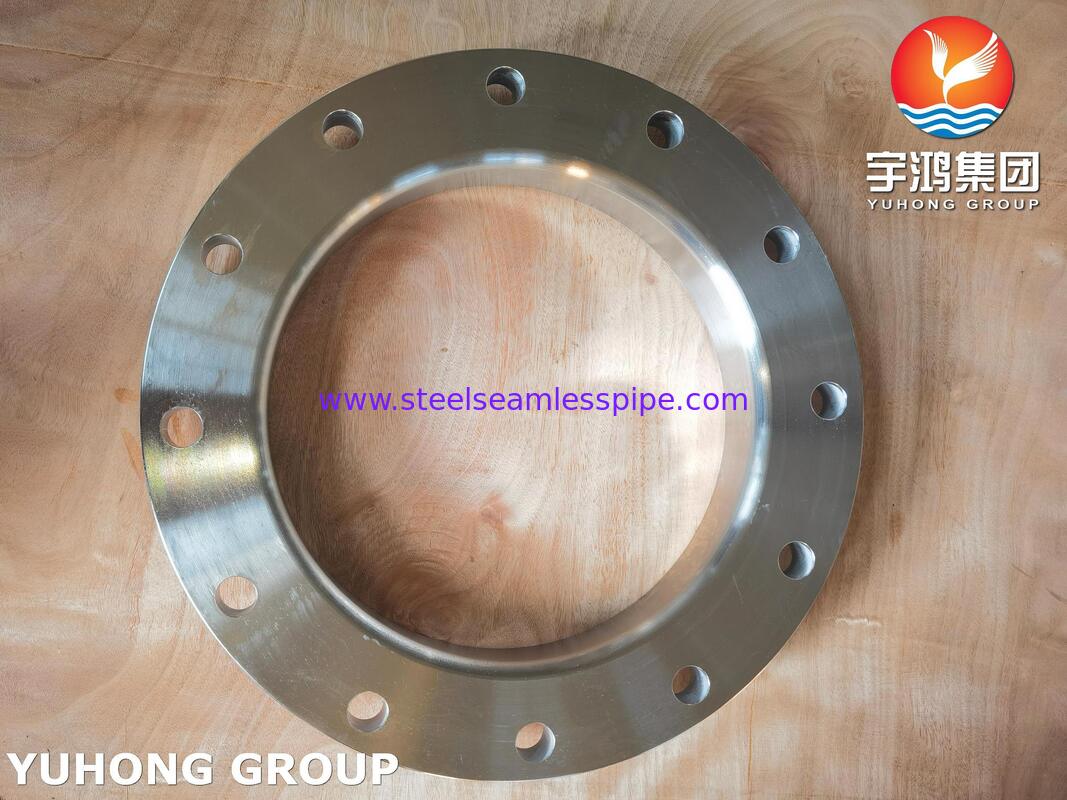

ASTM A182 F321 스테인리스강 플랜지UNS S32100단조강 랩 조인트 플랜지
ASTM A182 F321 랩 조인트 플랜지용접 후 입자간 부식을 방지해야 하며, 느슨한 플랜지의 유연성과 쉬운 정렬이 필요한 고온 배관 시스템용.
랩 조인트 플랜지는 용접 넥 또는 슬립온 플랜지와 같은 단일 부품이 아닙니다. 두 부분으로 구성된 조립품입니다: 1. 플랜지 링 (느슨한 플랜지): ASTM A182 F321으로 제작된 부분입니다. 슬립온 플랜지와 유사하지만 뒷면에 보어에 반지름이 있습니다. 2. 스텁 엔드: 파이프에 용접되는 별도의 짧은 파이프 조각입니다. 플랜지 링의 반지름과 일치하는 곡선형 립이 있습니다.
고온 서비스에 F321을 사용하는 이유?
1. 감작 저항:
스텁 엔드는 파이프에 용접해야 합니다. 표준 304 스텁 엔드를 사용하면 용접열이 재료를 감작시켜 부식에 취약하게 만들 수 있습니다. F321의 티타늄 안정화는 이를 방지합니다.
2. 고온 무결성:
플랜지 링 자체는 공정 유체와 접촉하지 않지만 파이프에서 방출되는 주변 열에 노출됩니다. F321은 이러한 뜨거운 환경에서 비안정화 등급보다 기계적 특성과 구조적 무결성을 더 잘 유지합니다.
|
EN
|
등급
|
WERKSTOFF NR. |
UNS #
|
플랜지
|
|
X6CrNiTi18-10
|
F321
|
1.4541 |
S32100
|
A182 / SA182
|
| 등급 | C | Mn | Si | P | S | Cr | N | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|
| SS 321 | 0.08 최대 | 2.0 최대 | 1.0 최대 | 0.045 최대 | 0.030 최대 | 17.00 – 19.00 | 0.10 최대 | 9.00 – 12.00 | 5(C+N) – 0.70 최대 |
| 요소 | 밀도 | 녹는점 | 인장 강도 | 항복 강도 (0.2% 오프셋) | 신장률 |
|---|---|---|---|---|---|
| SS 321 | 8.0 g/cm3 | 1457 °C (2650 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35 % |
랩 조인트 설계의 장점
정렬 용이성: 플랜지 링이 회전하기 때문에 볼트 구멍을 매우 쉽게 정렬할 수 있으며, 이는 현장 건설이나 고정된 볼트 구멍이 있는 장비에 연결할 때 큰 장점입니다.
고합금 시스템의 비용 절감: 플랜지 링에는 저렴한 재료(예: 탄소강)를 사용할 수 있으며, 습식 부품(스텁 엔드 및 파이프)은 고가의 합금으로 만들 수 있습니다. 그러나 이 특정 경우(F321)에는 완전한 고온 솔루션을 위해 두 부분 모두 F321이 될 것입니다.
재고 감소: 링의 보어가 충분히 큰 한, 한 세트의 플랜지 링을 다른 스케줄(벽 두께)의 스텁 엔드와 함께 사용할 수 있습니다.
응용 분야
열 교환기: 열팽창과 빈번한 분해 청소의 필요성이 일반적인 열 교환기의 채널 및 쉘에 자주 사용됩니다. 느슨한 플랜지는 고정된 플랜지보다 열 응력을 더 잘 처리할 수 있으며 F321 재료는 작동 온도를 견딥니다.
로 배관 및 과열기 라인: 800°F(427°C) 이상에서 지속적으로 작동하는 모든 배관 시스템.
항공기 및 우주 항공 배기 시스템: 고열 및 진동이 요인이 되는 곳.
화학 및 석유화학 플랜트: 고온을 포함하는 공정, 특히 수성 부식이 주요 관심사가 아니지만 고온 강도가 중요한 경우.
