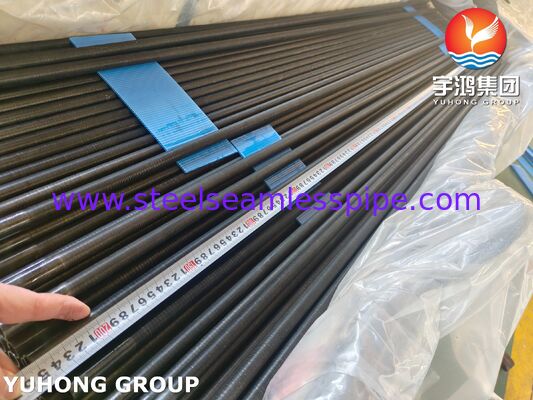

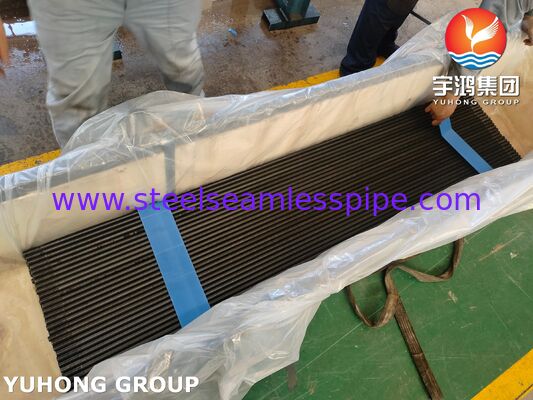

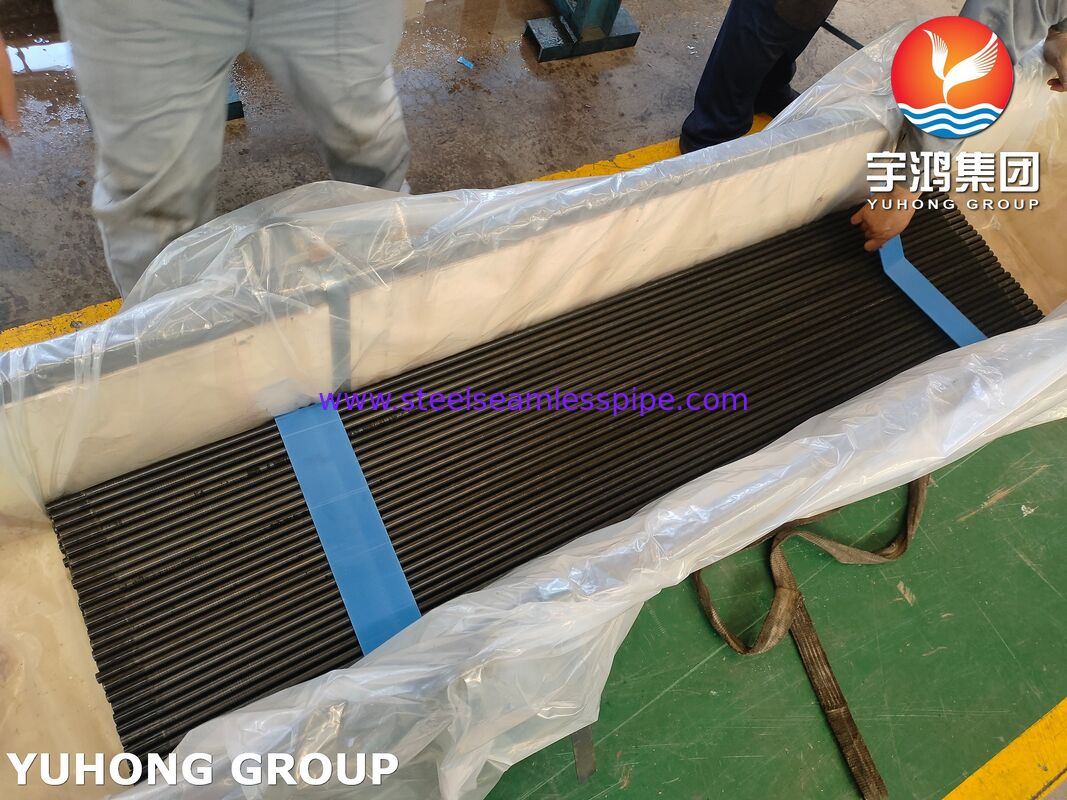

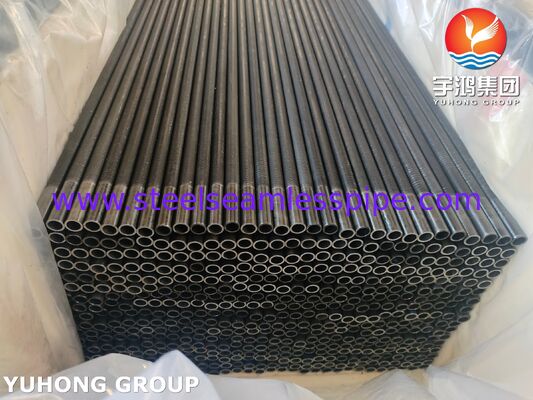

탄소강 ASTM A179/ASME SA179 로우 핀 튜브

로프 핀 튜브는 낮은, 통합 핀의 나선 모양의 형성을 통해 외부 표면이 크게 증가하는 고 효율의 열 교환 튜브입니다."A179" 지명은 기본 재료 사양을 가리킨다 (ASTM A179 Cold-drawn seamless carbon steel tube), "Low Fin"는 지느러미 기하학을 설명합니다.

1주요 제조 및 디자인 특징

·기본 재료: 튜브 코어는 ASTM A179/ASME SA179로 만들어집니다. 톱니가없는 냉면 저탄소 철강 튜브에 대한 표준 사양으로, 좋은 열 전도성과 용접성으로 알려져 있습니다.

·핀 형식: 핀은 붙어 있지 않지만 정밀 냉 lamination 또는 굴곡 lamination 과정을 통해 파이프 벽 자체에서 통합적으로 형성됩니다. 이것은 원활한,금속공학적으로 결합된 핀, 뛰어난 내구성.

·"Low Fin" 기하학:

  ·지느러미 높이: 일반적으로 0.8mm에서 1.5mm (0.03"에서 0.06") 사이로 낮습니다.

  ·깃털 밀도: 높으며, 보통 1인치당 19~40개의 깃털 (fpi) 이다.

  ·결과: 이 설계 는 같은 지름 의 평면 파이프 에 비해 외부 표면 면적 을 2.5 내지 4 배 증가 시키면서도 전체적 인 껍질 을 콤팩트 하게 유지 한다.

2주요 장점

·향상된 열 전달: 껍질 및 튜브 열 교환기에서 껍질 측면 열 전송 계수를 극적으로 향상시킵니다.그것은 열 저항이 튜브의 외부에있을 때 가장 효과적입니다.

·컴팩트 & 공간 효율: 평형 튜브에 비해 동일한 껍질 지름에서 훨씬 더 높은 열량을 달성하거나 같은 용도로 더 작고 경제적인 교환기를 허용합니다.

·오염 저항성: 연속 핀 프로파일은 일반 튜브보다 특정 유형의 오염에 덜 취약할 수 있으며 높은 핀 튜브보다 더 쉽게 청소 할 수 있습니다.

·재료 효율성: 일반 튜브보다 재료의 킬로그램당 더 많은 열 전달 표면을 제공합니다.

·직접 교체: 뿌리 지름 (지느러미 밑의 지름) 은 일반적으로 표준 평면 튜브의 외부 지름에 맞게 설계되어 동일한 튜브 잎, 바프,그리고 껍질.

3전형적인 응용 프로그램

A179/SA179 낮은 핀 튜브는 액체가 t껍질 쪽의 열 전달 계수는 튜브 안의 유체보다 훨씬 낮습니다.

·껍질 및 튜브 열 교환기:

  ·액체 냉각/ 증발: 껍질 쪽의 탄화수소, 용매 또는 높은 점착성 액체가 튜브 내부의 물/증기로 냉각되거나 응고됩니다.

  ·중간 냉각기 및 후 냉각기: 압축 공기 또는 가스를 냉각합니다.

·냉장고 및 냉장용 증발기: 냉장료가 날개 껍질 쪽에서 증발합니다.

·열 회수 시스템
